PLAZMOVÁ REZAČKA SPARTUS® EASY CUT 40 COMPRESSOR ❗❗

❗❗ BLOW-BACK ❗❗ 25 MM ❗❗ IGBT ❗❗ 230V ❗❗ KOMPRESOR ❗❗

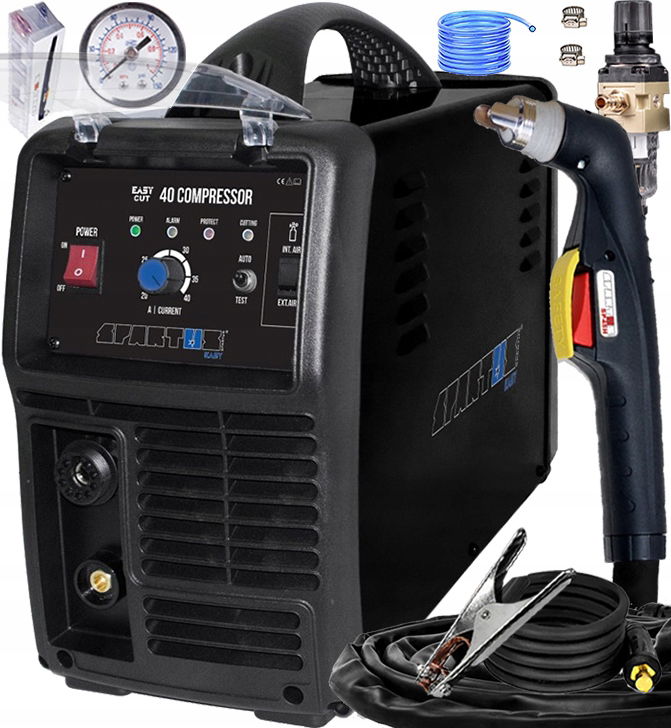

SPARTUS EASYCUT 40 COMPRESSOR – PLAZMOVÁ REZAČKA S KOMPRESOROM

EASYCUT 40 COMPRESOR je plazmová rezačka, ktorej regulácia rezného prúdu je v rozsahu 20 - 40A. Zariadenia vyrobené technológiou IGBT, ktoré slúžia na rezanie vzduchovou plazmou plechov a oceľových, hliníkových a medených prvkov. Zariadenie sa výborne hodí na priemyselné, dielenské práce a na rezanie šrotu a vďaka svojej nízkej hmotnosti a malým rozmerom bude nenahraditeľné pri prácach v teréne.

Zariadenie SPARTUS® EASYCUT 40 COMPRESSOR má množstvo moderných riešení podporujúcich proces plazmového rezania a fungovanie zariadenia. Vstavaný systém bezkontaktného iniciovania pilotného oblúka bez vysokej frekvencie HF – zabezpečuje vynikajúcu kvalitu rezania pri predĺženej životnosti prevádzkových častí.

Predný panel rezačky je vybavený zásuvkou SK35 a centrálnym konektorom na montáž plazmového držiaka.

Vstavaný kompresor poskytuje veľké pohodlie a mobilitu zariadenia.

Plazmová rezačka značky SPARTUS® EASY CUT 40 COMPRESSOR je určená na rezanie vzduchovou plazmou elektrických vodivých prvkov vyrobených z:

✔ uhlíkové a legované ocele,

✔ Hliník a jeho zliatiny,

✔ Mosadz,

✔ Meď,

✔ Železo.

SPARTUS® EASYCUT 40 COMPRESOR má zabudovaný kompresor, ktorý dodáva vzduch potrebný pre správne fungovanie zariadenia. Tlak vzduchu je nastavený z výroby a nevyžaduje reguláciu. Kompresor nevyžaduje žiadne ďalšie ovládacie činnosti.

Plazmová rezačka je vybavená reduktorom tlaku s filtračným blokom, ktorý sa montuje na zadnú stranu puzdra na mieste špeciálne na to určeném (chránený je blok prípravy vzduchu pred poškodením napr. počas prenášania).

VÝHODY A FUNKCIE PLAZMOVEJ REZAČKY:

⭐INVERTOROVÁ TECHNOLÓGIA IGBT – angl. Insulated Gate Bipolar Transistor – je moderná technológia založená na bipolárnych tranzistoroch s izolovanou bránou. Spája v sebe jednoduchosť ovládania poľných tranzistorov s vysokým prepichovacím napätím a rýchlosťou prepínania bipolárnych tranzistorov. Použitie technológie IGBT má vplyv na výrazné predĺženie spoľahlivej prevádzky zváracích zariadení.

⭐FUNKCIA BLOW-BACK – bezkontaktné zapálenie oblúka.

⭐MOBILITA ZARIADENIA – vďaka transportnej rukoväti umožňuje prácu na ťažko dostupných miestach.

⭐JEDNODUCHOSŤ POUŽITIA - Rezačka je vybavená ľahko ovládateľným ovládacím panelom a veľkým čitateľným displejom.

⭐ PLYNULÁ REGULÁCIA PRÚDU – zabezpečuje mimoriadnu presnosť pri výbere parametrov rezania.

⭐TEST – je to funkcia slúžiaca na kontrolu a čistenie vzduchového systému.

⭐POST GAS – Oneskorenie odtoku plynu – prináša menšie opotrebenie prevádzkových častí a kvalitnejšie zakončenie okrajov rezaného materiálu.

⭐PRÁCA V PRIEMYSLE – vďaka vysokej kvalite spracovania a multifunkčnosti je zariadenie možné používať pri profesionálnych a priemyselných prácach.

VÝHODY PLAZMOVÉHO REZANIA:

✔ Vysoká rýchlosť rezania (rezanie bez zahrievania), rýchle prepichovanie – 5 až 7-krát rýchlejšie ako v prípade kyslíkovo-plynového rezania.

✔ Úzka zóna vplyvu rezu – relatívne malý vplyv teploty na celý materiál vďaka vysokým rýchlostiam a vysoko koncentrovanému pôsobeniu tepla.

✔ Dobrá kvalita povrchu a malá rezná medzera, možnosť rezania bez prepaľovania tenkých materiálov.

✔ Široký rozsah rezania až do 25 mm.

✔ Jednoduchá automatizácia procesu rezania.

☀ PLAZMOVÁ REZAČKA SPARTUS EASYCUT 40 COMPRESSOR S MOŽNOSŤOU REZANIA MATERIÁLU DO 25 MM ❗❗☀

REŽIM PRÁCE:

⭐ TEST– Tento režim slúži na kontrolu správneho fungovania vzduchového zariadenia a jeho čistenia. Pri začatí prevádzky zariadenia po jeho nočnom státí je potrebné prefúknuť plazmový držiak rezačky v režime TEST na približne 30 sekúnd, aby sa odstránili kondenzáty z obvodu. Tento proces predĺži dobu prevádzky spotrebných dielov a uľahčí štartovanie rezačky.

⭐ CUT – pracovný režim (rezanie).

Zariadenie je vybavené systémom bezkontaktného zapálenia oblúka "BLOW-BACK". Táto metóda spočíva v stiahnutí elektródy počas zapálenia oblúka. Veľkou výhodou tohto riešenia je nižšie opotrebenie prevádzkových prvkov a zníženie elektromagnetického rušenia na minimum v porovnaní s zapálením HF. To má veľký vplyv na ochranu elektrických zariadení, ako sú ovládače, krokové motory atď. Ďalšou výhodou je menšia poruchovosť zariadenia vďaka eliminácii modulu HF. .

OVLÁDACÍ PANEL

Rezačka CUT40 COMPRESSOR má ľahko ovládateľný funkčný panel s otočným gombíkom umožňujúcim plynulú a presnú reguláciu rezného prúdu v rozsahu 20 – 40 A. Predný panel rezačky je vybavený:

A. Ovládač napájania.

B. Výstražná kontrola – prehriatie.

C. Výstražná kontrola – problém s držiakom.

D. Kontrolka signalizujúca, že prebieha proces plazmového rezania. .

E. Nastavovací gombík pre prúd rezania.

F. Prepínač vzduchu – normálna prevádzka / test plynu.

G. Prepínač napájania stlačeným vzduchom.

H. Vypínač napájania.

FYZIKÁLNE PARAMETRE

✔Zariadenie má systém chladenia ventilátorom, čo výrazne zvyšuje jeho výkon.

✔Zariadenie je vybavené ochranou proti preťaženiu, čo zvyšuje jeho spoľahlivosť.

PARAMETRE NAPÁJANIA

Zariadenie je napájané z jednofázovej siete 230 V

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

PLAZMOVÝ DRŽIAK SPARTUS

Uchytky SPARTUS® sú dokonalou kombináciou kvality a jednoduchosti spracovania. Navrhnuté predovšetkým s ohľadom na jednoduchú obsluhu a pohodlnú prácu s držiakom. Pružný a ľahký balík káblov a ergonomická rukoväť zabezpečujú dostatočný komfort pri práci.

3 hlavné výhody držiakov SPARTUS®:

1. vysoká kvalita a jednoduchosť obsluhy
2. solidné prevedenie
3. súlad so svetovými normami

TECHNICKÉ ÚDAJE DRŽIAKA

• Štandard: SPARTUS®
• Typ držiaka: ručný
• Typ SPARTUS®: SP45
• Rezací prúd [A]: 40
• Plyn: vzduch / N2
• Pracovný cyklus [%]: 60
• Pracovný tlak [bar]: 4.5 – 5
• Prietok vzduchu [l/min]: 150
• Spôsob zapálenia: bez HF
• Pilot [A]: 18-22
• Dĺžka [m]: 6
• Prípojka: centrálny konektor

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

TECHNICKÉ PARAMETRE

• Rezací prúd: 20 – 40 A
• Spotreba prúdu: 32A
• Max. hrúbka rezu: 25 mm
• Pracovný cyklus: 60%
• Účinnosť:η85
• Koeficient výkonu (cosφ): 0.7
• Výstupné pracovné napätie:88 – 96 V
• Potreba vzduchu: 150 l/min
• Odporúčaný pracovný tlak: 5 bar
• Zapaľovanie oblúka:bez HF
• Napätie napájania:230 V ± 10%
• Frekvencia: 50/60 Hz
• Počet fáz: 1ph

FYZIKÁLNE PARAMETRE

• Stupeň ochrany: IP23
• Trieda izolácie: H
• Rozmery:590 x 225 x 410 mm
• Hmotnosť: 19,5 kg

PRI NÁKUPE U NÁS ZÍSKATE:

• Plazmová rezačka SPARTUS EASYCUT 40 COMPRESSOR
• Časťou vyzbrojený držiak SPARTUS® 45H - 6 m
• Hmotný kábel – 3 m
• Návod na obsluhu v poľštine,
• Filter vzduchového vzduchu s reduktorom,
• Nezbytná pláž s časťami horáka,
• Záručná karta,
• Plynová hadica,
• Pásky na plynovú hadicu - 2ks

SADA 5
