PoE prepínač pre 17 kamier

Monitorovanie ATTE IP-17-11-H

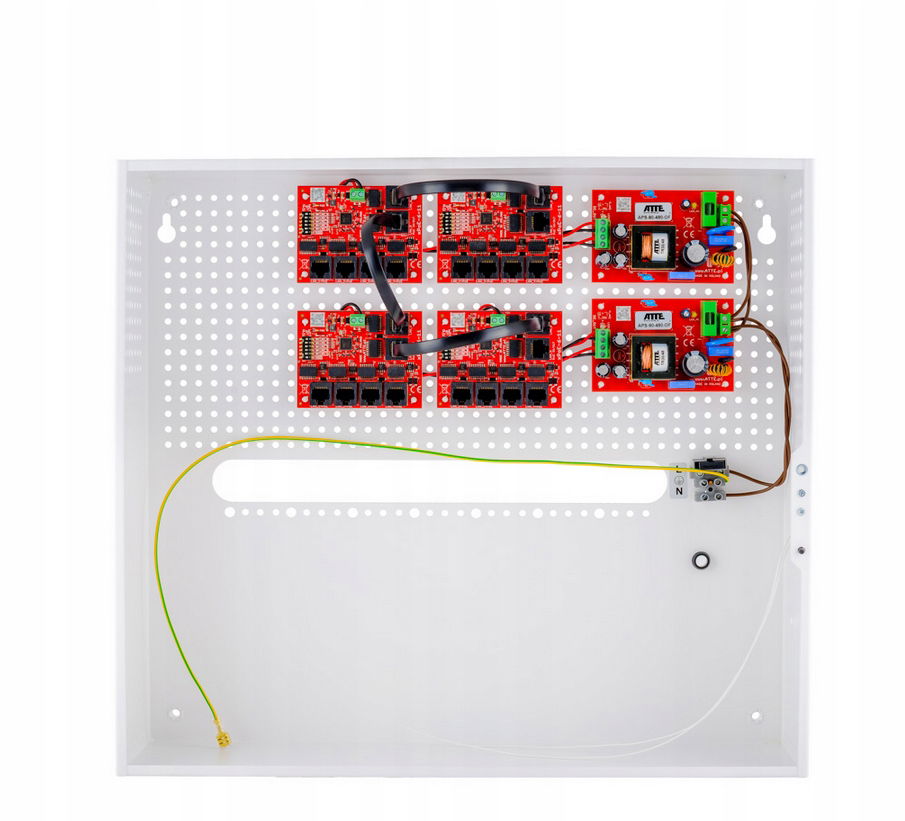

Sada pre 17 IP kamier vo vnútornom puzdre ABOX-H

POPIS:

IP-17-11-H je hotová súprava určená na napájanie systému priemyselnej televízie IP pozostávajúceho zo 17 IP kamier. Elektronické zabezpečenie výstupov PoE zabezpečuje nepretržitú prevádzku celého systému pri skrate alebo preťažení jednotlivých napájacích odvetví a automatický návrat napätia po ústupe poruchy. Režim „Long Range“ umožňuje zvýšiť dosah prenosu až na 280 m pomocou štandardnej počítačovej krútenej dvojlinky UTP.

CHARAKTERISTIKA:

✅možnosť napájania 17 prijímačov PoE 802.3at/af alebo PASSIVE

✅možnosť prenosu dát na 280 m (v režime Long Range)

✅elektronická poistka nezávisle od každého kanála PoE (auto návrat)

✅možnosť vypnutia napájania na vybraných portoch PoE

✅jasná optická signalizácia stavu napájania a prenosu dát

✅až 70 W výkonu na porte LAN_5 PoE IN/OUT

✅až 40 W výkonu na ostatných portoch PoE

✅jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov

✅vysoká účinnosť napájacieho modulu (>90%)

✅jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii

✅jednoduché rozšírenie a škálovanie systému pridaním ďalších prepínačov série xPoE / IP a IPB / IPUPS

✅montáž modulov do ľubovoľnej otvorenej časti puzdra (rastrový systém)

✅miesto pre videorekordér (NVR)

✅možnosť uchovania zásob káblov vo vnútri puzdra

✅Káblové priechodky na zadnej strane puzdra

✅vzdialenosť k stene/montážnej ploche

TECHNICKÉ ÚDAJE:

✅Porty LAN: 18 portov RJ45 10/100Mbps (17xLAN+PoE, 1xUplink)

✅Podporované prijímače PoE (štandard / maximálny výkon): 802.3af - až 15,4W LAN_1...LAN_5, 802.3at - až 30W LAN_1...LAN_5, PoE PASSIVE - až 70W LAN_5 / až 40W LAN_1...LAN_4

✅PoE výstupy (štandard / režim napájania): LAN_1...LAN_5, PoE PASSIVE, mód B (4,5+) (7,8-)

✅Zabezpečenie výstupov PoE (nadprúdové / proti skratu): LAN_1...LAN_4, 0,75A / elektronické (auto-návrat), LAN_5, 1,25A / elektronické (auto-návrat)

✅Mikrospínače SW1: prepínač 1 "MODE" - režim prevádzky prepínača, prepínače 2...6 "PoE ON/OFF" - napájanie PoE na portoch LAN_1...LAN_5

✅Režim prevádzky „Štandard“: prepínač 1 „MODE“ v polohe OFF, LAN_1...LAN_6 – dosah až 100 m (10/100 Mbps)

✅Režim prevádzky „Long Range“: prepínač 1 „MODE“ v polohe ON, LAN_1...LAN_4 - dosah až 280 m (10 Mbps), LAN_5...LAN_6 - dosah až 100 m (10/100 Mbps)

✅Sieťový zdroj (typ / typ): impulzný SMPS / 2x APS-90-480-OF

✅Ochrana výstupu napájacieho zdroja (nadprúdový / proti skratu): 9A (každý napájací zdroj samostatne), elektronické (po skrate môže byť potrebný reštart napájacieho zdroja)

✅Termická ochrana napájacieho zdroja: TSD (thermal shutdown) 130°C, vyžaduje reštart

✅Rozsah vstupného napätia napájacieho zdroja / ochrana vstupu: 180...240VAC / T3,15A tavná poistka F1

✅Výstupný výkon napájacieho zdroja (kontinuálny): 2 x 96 W (192 W)

✅Účinnosť napájacieho zdroja: 92% @180W

✅Výstupné napätie napájacieho zdroja (napájanie PoE kamier): 48 V +/- 2%

✅Montáž puzdra: nástenná, montážne otvory 6 mm

✅Montáž zariadení vo vnútri puzdra: systémové otváranie 4,8 mm v rastri 10,8 mm

✅Rozsah prevádzkových teplôt: -10°C...+40°C

✅Obal (typ / materiál / farba / ochrana / káblové priechodky): ABOX-H / kovový / biely / tamper otvor / zadná časť puzdra, vzdialenosť od steny

✅Rozmery / čistá hmotnosť / stupeň ochrany: 400x450x140 mm / 4,5 kg / IP20

PRÍPAD:

Vnútorné kryty série ABOX predstavujú pohodlné riešenie estetického problému zabudovania zariadení a ukončenia kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z oceľového plechu, práškovo lakovaného na polomatnú bielu farbu. Výroba s použitím modernej technologickej línie zaručuje najvyššiu kvalitu a presnosť spracovania. Každé puzdro je vybavené skrutkovým uzáverom, odnímateľnými dvierkami a otváracím tamperom. Modely dostupné v ponuke majú špeciálne otváranie v 10,8 mm rose. Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do akejkoľvek otvorenej časti puzdra.

SÚPRAVA OBSAHUJE:

✅1 x puzdro ABOX-H

✅2x napájací zdroj APS-90-480-OF

✅4x prepínač xPoE-6-11-OF

Kód výrobcu: IP-17-11-H
