PoE prepínač pre 17 kamier IPUPS-17-11-H ATTE

Kód tovaru: IPUPS-17-11-H

Najdôležitejšie vlastnosti a funkcie:

• možnosť napájania vyrovnávacej pamäte 17 prijímačov PoE 802.3at/af alebo PASSIVE
• možnosť prenosu dát na 280 m (v režime Long Range)
• elektronická poistka nezávisle od každého kanála PoE (auto návrat)
• možnosť vypnutia napájania na vybraných portoch PoE
• jasná optická signalizácia stavu napájania a prenosu dát
• až 70 W výkonu na porte LAN_5 PoE IN/OUT
• až 40 W výkonu na ostatných portoch PoE
• jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
• vysoká účinnosť napájacieho modulu (90 %)
• dostupné sú dve hodnoty napájacieho napätia: 12VDC a 48VDC
• jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii
• jednoduché rozšírenie a škálovanie systému pomocou pridania ďalších prepínačov série xPoE / IP a IPB / IPUPS
• montáž modulov do ľubovoľnej otvorenej časti puzdra (rastrový systém)
• miesto pre 2 akumulátory 18 Ah
• miesto pre videorekordér (NVR)
• káblové priechodky na zadnej strane puzdra
• vzdialenosť od steny/montážnej plochy
• možnosť uchovania zásob káblov vo vnútri puzdra

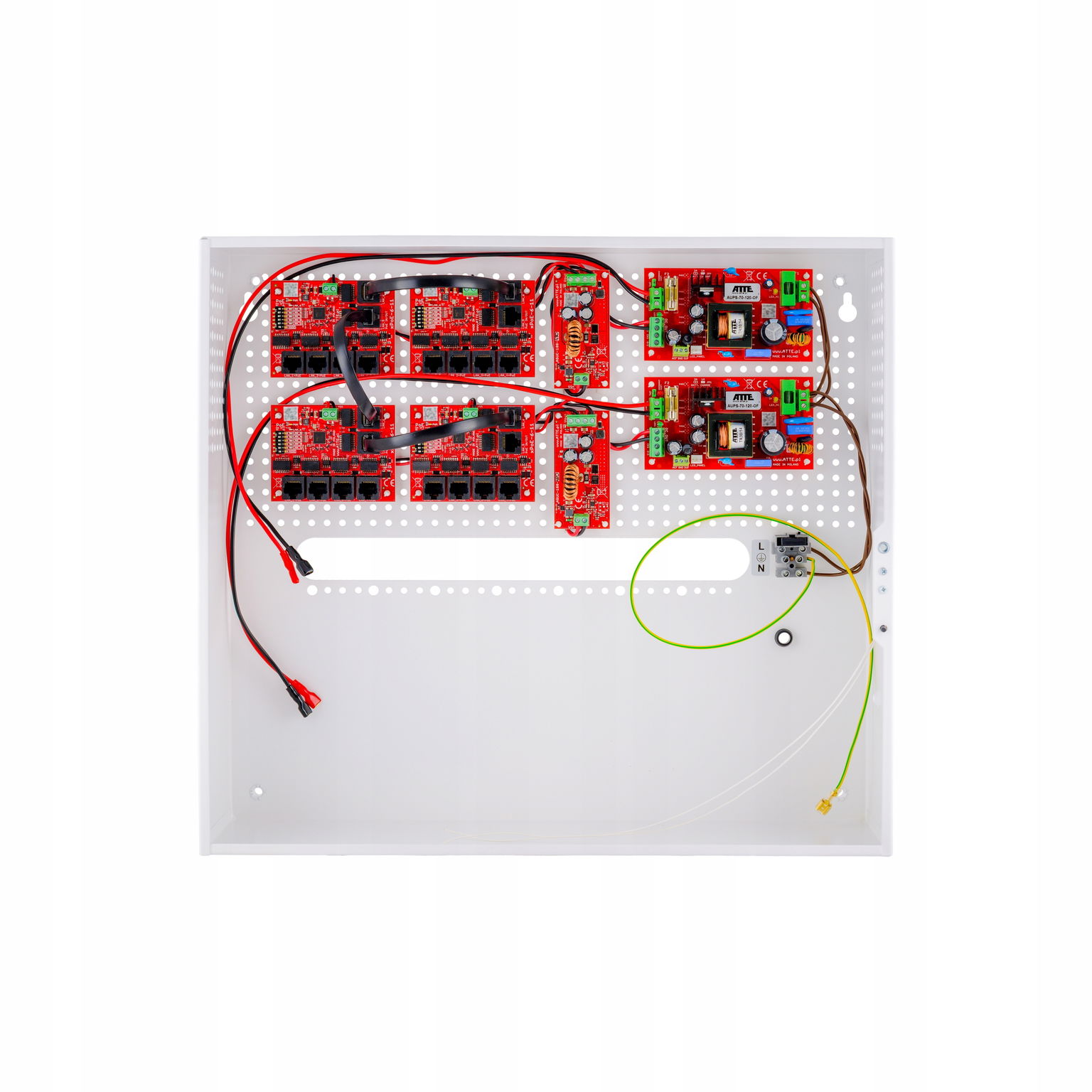

Súprava obsahuje:

• 1 x puzdro ABOX-H
• 2x napájací zdroj AUPS-70-120-OF
• 2x menič ASUC-100-480-OF
• 4x prepínač xPoE-6-11-OF

Komentáre:

• v súprave nie sú k dispozícii žiadne akumulátory
• maximálne rozmery záznamníka namontovaného vo vnútri puzdra spolu s 2xAKU 18Ah: 390x390x60mm

IPUPS-17-11-H je hotová súprava určená na napájanie systému priemyselnej televízie IP vyrovnávacej pamäte pozostávajúceho z 17 IP kamier. Elektronické zabezpečenie výstupov PoE zabezpečuje nepretržitú prevádzku celého systému pri skrate alebo preťažení jednotlivých napájacích odvetví a automatický návrat napätia po ústupe poruchy. Režim „Long Range“ umožňuje zvýšenie dosahu prenosu až na 280 m pomocou štandardnej počítačovej krútenej dvojlinky UTP.

Nespravovateľné PoE prepínače s vyrovnávacím napájacím zdrojom série IPUPS sú určené na spoluprácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3at/af a PoE PASSIVE. Pridanie vhodných batérií zabezpečuje nepretržitú prevádzku napájacieho systému pri pravidelných výpadku napájania zo siete.

Vnútorné kryty série ABOX predstavujú pohodlné riešenie estetického problému zabudovania zariadení a ukončenia kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z oceľového plechu, práškovo lakovaného na polomatnú bielu farbu. Výroba s použitím modernej technologickej línie zaručuje najvyššiu kvalitu a presnosť spracovania. Každé puzdro je vybavené skrutkovým uzáverom, odnímateľnými dvierkami a otváracím otvorom. V ponuke dostupné modely majú špeciálne otvory v rastri s priemerom 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do akejkoľvek otvorenej časti puzdra.

Technické údaje:

• Porty LAN 18 portov RJ45 10/100Mbps (17xLAN+PoE, 1xUplink)
• Podporované prijímače PoE (štandard / maximálny výkon) 802.3af - až 15,4W LAN_1...LAN_5 802.3at - až 30W LAN_1...LAN_5 PoE PASSIVE - až 65W LAN_5 / až 40W LAN_1...LAN_4
• Výstupy PoE (štandard / režim napájania) LAN_1...LAN_5 PoE PASSIVE, mód B (4,5+) (7,8-)
• Zabezpečenie výstupov PoE (nadprúdové / proti skratu) LAN_1...LAN_4 0,75A / elektronické (auto-návrat) LAN_5 1,25A / elektronické (auto-návrat)
• Mikrospínače SW1 prepínač 1 „MODE“ – režim prevádzky prepínača prepínače 2...6 „PoE ON/OFF“ – napájanie PoE na portoch LAN_1...LAN_5
• Režim prevádzky „Štandard“ prepínač 1 „MODE“ v polohe OFF LAN_1...LAN_6 – dosah až 100 m (10/100 Mbps)
• Režim prevádzky „Long Range“ prepínač 1 „MODE“ v polohe ON LAN_1...LAN_4 - dosah až 280 m (10 Mbps) LAN_5...LAN_6 - dosah až 100 m (10/100 Mbps)
• Sieťový napájací zdroj (typ / typ) impulzný SMPS / 2x AUPS-70-120-OF
• Ochrana výstupu napájacieho zdroja (nadprúdová / proti skratu) 9A (každý napájací zdroj samostatne), elektronická (po skrate môže byť potrebný reštart napájacieho zdroja)
• Tepelná ochrana napájacieho zdroja TSD (thermal shutdown) 130 °C vyžaduje reštart
• Rozsah vstupného napätia napájacieho zdroja / ochrana vstupu 180...240VAC / T3,15A, poistka v napájacej lište
• Výstupný výkon napájacích zdrojov (kontinuálny) 2 x 72 W (144 W) je dynamicky zdieľaný s nabíjaním batérií (priorita má výstup napájania)
• Účinnosť napájacích zdrojov 90 % @120 W
• Výstupné napätie napájacích zdrojov 12V +/-15%
• Výstupné napätie PoE (napájanie kamier) 48 V +/- 2%
• Rozpočet výkonu pre PoE výstupy (maximálny) 130 W
• Akumulátory / miesto v puzdre 2x akumulátor 12 V (gélový alebo AGM) / 2x18 Ah
• Jednosmerný nabíjací prúd akumulátora 1A/2A (vybraný pomocou prepojky JP1)
• Ochrana obvodu akumulátora F6,3A, tavná poistka F2
• Ochrana batérie Odpojenie batérie pri napätí pod 10,2 V
• Výstupy signalizácie napájacieho zdroja / zaťažiteľnosť / typ OUF - žiadne výstupné napätie, ACF - žiadne napätie 230AC / 50mA / OC (otvorený kolektor)
• Montáž nástenného krytu, montážne otvory 6 mm
• Montáž zariadení vo vnútri puzdra, systémové otváranie 4,8 mm v rastri 10,8 mm
• Rozsah prevádzkových teplôt -10...+40°C
• Obal (typ / materiál / farba / ochrana / káblové priechodky) ABOX-H / kovový / biely / tamper na otvorenie / zadná časť puzdra, vzdialenosť od steny
• Rozmery / čistá hmotnosť / stupeň ochrany 400x450x140 mm / 4,73 kg / IP20
