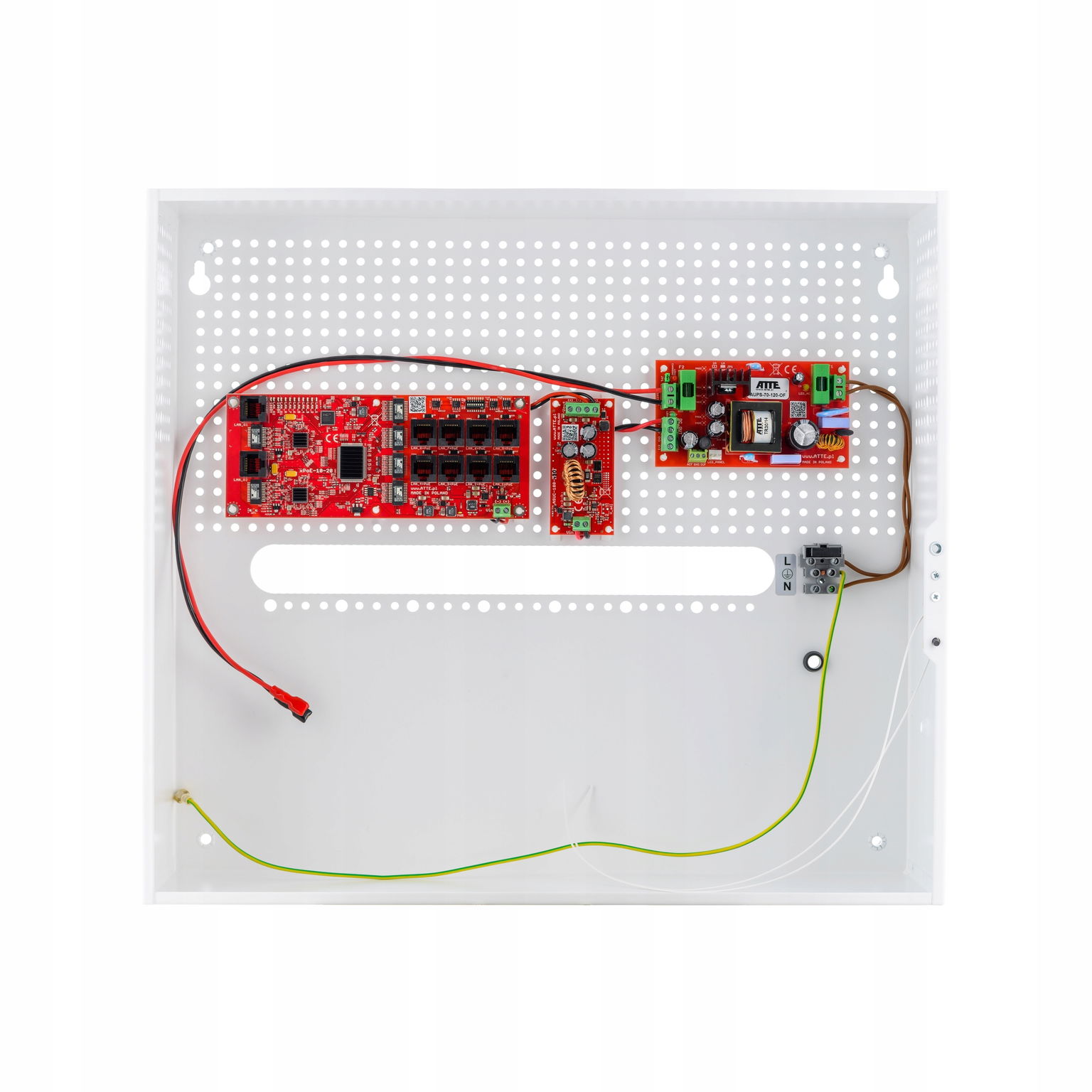

PoE prepínač pre 8 kamier IPUPS-8-20-H ATTE

Kód tovaru: IPUPS-8-20-H

Najdôležitejšie vlastnosti a funkcie:

• podpora 4K Ultra HD kamier
• možnosť vyrovnávacieho napájania 8 prijímačov PoE 802.3at/af alebo PASSIVE
• elektronická poistka nezávisle od každého kanála PoE (auto návrat)
• možnosť vypnutia napájania na portoch PoE
• jasná optická signalizácia stavu napájania a prenosu dát
• až 40 W výkonu na portoch PoE (LAN_1 až LAN_8)
• jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
• vysoká účinnosť napájacieho modulu (90 %)
• dostupné sú dve hodnoty napájacieho napätia: 12VDC a 48VDC
• jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii
• jednoduché rozšírenie a škálovanie systému pomocou pridania ďalších prepínačov série xPoE / IP a IPB / IPUPS
• montáž modulov do ľubovoľnej otvorenej časti puzdra (rastrový systém)
• miesto pre 2 akumulátory 18 Ah
• miesto pre videorekordér (NVR)
• možnosť uchovania zásob káblov vo vnútri puzdra
• káblové priechodky na zadnej strane puzdra
• vzdialenosť od steny/montážnej plochy

Súprava obsahuje:

• 1 x puzdro ABOX-H
• 1 x napájací zdroj AUPS-70-120-OF
• 1 x menič ASUC-100-480-OF
• 1 x prepínač xPoE-10-20-OF

Komentáre:

• v súprave nie sú k dispozícii žiadne akumulátory
• maximálne rozmery záznamníka namontovaného vo vnútri puzdra: 390x390x60 mm
• fotografia s NVR záznamníkom ukazuje príklad konfigurácie zariadení v puzdre ABOX-H

IPUPS-8-20-H je hotová súprava určená na napájanie systému priemyselnej televízie IP vyrovnávacej pamäte, ktorý pozostáva z 8 IP kamery. Elektronické zabezpečenie výstupov PoE zabezpečuje nepretržitú prevádzku celého systému pri skrate alebo preťažení jednotlivých napájacích odvetví a automatický návrat napätia po ústupe poruchy. Zariadenie sa používa v systémoch vyžadujúcich zvýšenú priepustnosť sietí, ako je napríklad monitorovanie CCTV 4K Ultra HD.

Nespravovateľné PoE prepínače s vyrovnávacím napájacím zdrojom série IPUPS sú určené na spoluprácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3at/af a PoE PASSIVE. Pridanie vhodných batérií zabezpečuje nepretržitú prevádzku napájacieho systému pri pravidelných výpadku napájania zo siete.

Vnútorné kryty série ABOX predstavujú pohodlné riešenie estetického problému zabudovania zariadení a ukončenia kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z oceľového plechu, práškovo lakovaného na polomatnú bielu farbu. Výroba s použitím modernej technologickej línie zaručuje najvyššiu kvalitu a presnosť spracovania. Každé puzdro je vybavené skrutkovým uzáverom, odnímateľnými dvierkami a otváracím otvorom. V ponuke dostupné modely majú špeciálne otvory v rastri s priemerom 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do akejkoľvek otvorenej časti puzdra.

Technické údaje:

• Porty LAN 10 portov RJ45 (8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink)
• Podporované prijímače PoE (štandard / maximálny výkon) 802.3af - až 15,4W LAN_1...LAN_8 (Vin > 48VDC) 802.3at - až 30W LAN_1...LAN_8 (Vin > 48VDC) PoE PASSIVE - až 40W LAN_1...LAN_8
• Výstupy PoE (štandard / režim napájania) LAN_1...LAN_8 PoE PASSIVE, mód B (4,5+) (7,8-)
• Zabezpečenie výstupov PoE (nadprúdové / proti skratu) LAN_1...LAN_8 0,75A / elektronické (auto-návrat)
• Mikrospínače SW1 (DIP prepínač) prepínače 1...8 "PoE ON/OFF" - napájanie PoE na portoch LAN_1...LAN_8
• Sieťový napájací zdroj (typ / typ) impulzný SMPS / AUPS-70-120-OF
• Ochrana výstupu napájacieho zdroja (nadprúdová / proti skratu) 9A, elektronická (po skrate môže byť potrebný reštart napájacieho zdroja)
• Tepelná ochrana napájacieho zdroja TSD (thermal shutdown) 130 °C vyžaduje reštart
• Rozsah vstupného napätia napájacieho zdroja / ochrana vstupu 180...240VAC / T3,15A tavná poistka F1
• Výstupný výkon napájacieho zdroja (kontinuálny) 72 W je dynamicky zdieľaný s nabíjaním batérií (priorita má výstup napájania)
• Účinnosť napájacieho zdroja 90 % @60 W
• Výstupné napätie napájacieho zdroja 12 V +/-15 %
• Výstupné napätie PoE (napájanie kamier) 48 V +/- 2%
• Rozpočet výkonu pre PoE výstupy (maximálny) 65 W
• Akumulátory / miesto v puzdre: 12V batéria (gélová alebo AGM) / 2x18Ah
• Jednosmerný nabíjací prúd akumulátora 1A/2A (vybraný pomocou prepojky JP1)
• Ochrana obvodu akumulátora F6,3A, tavná poistka F2
• Ochrana akumulátora odpojenie akumulátora pri napätí pod 10,2 V
• Výstupy signalizácie napájacieho zdroja / zaťažiteľnosť / typ OUF - žiadne výstupné napätie, ACF - žiadne napätie 230AC / 50mA / OC (otvorený kolektor)
• Montáž nástenného krytu, montážne otvory 6 mm
• Rozsah prevádzkových teplôt -10°C...+40°C
• Montáž zariadení vo vnútri puzdra, systémové otváranie 4,8 mm v rastri 10,8 mm
• Obal (typ / materiál / farba / ochrana / káblové priechodky) ABOX-H / kovový / biely / tamper na otvorenie / zadná časť puzdra, vzdialenosť od steny
• Rozmery / čistá hmotnosť / stupeň ochrany 400x450x140 mm / 4,4 kg / IP20
