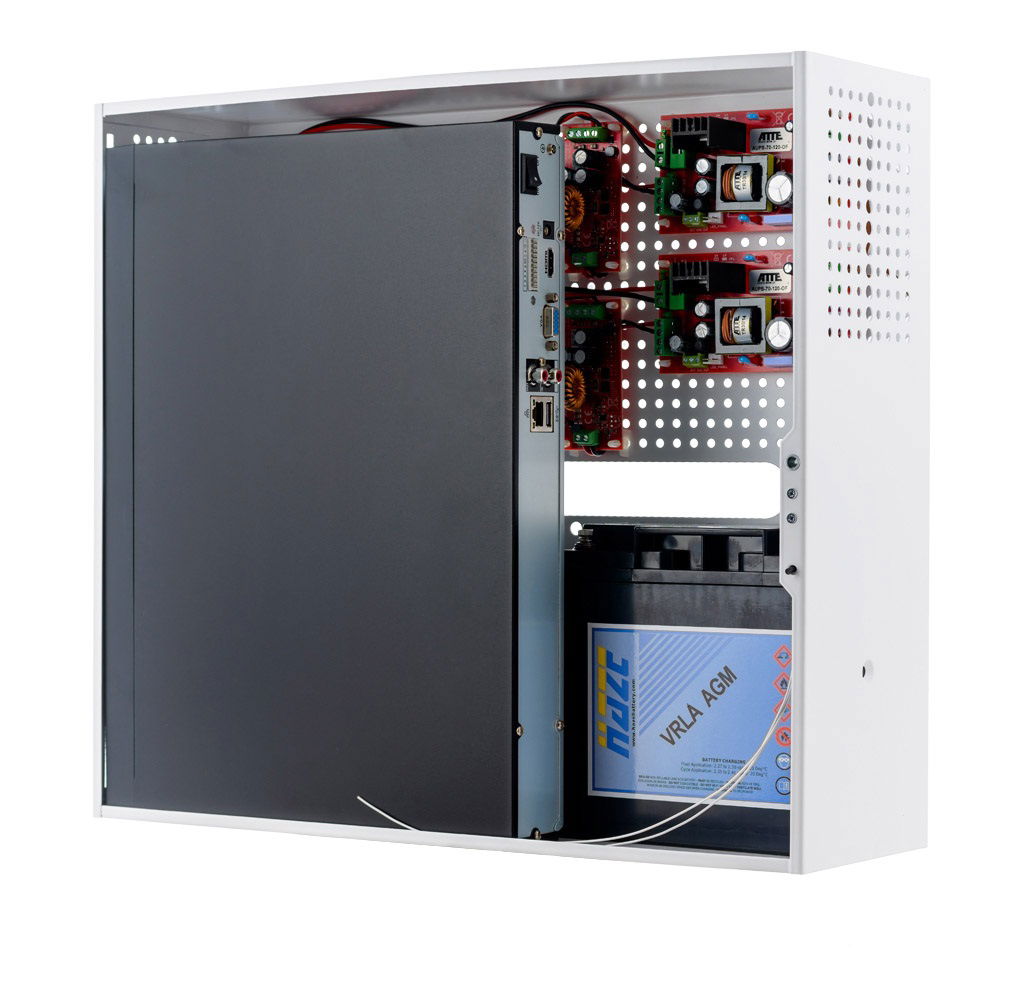

Sada vyrovnávacieho pamäte pre 16 IP kamier IPUPS-16-20-H

V vnútornom puzdre ABOX-H (2x AKU 18Ah + NVR), napájací zdroj 144W (2x 72W)

18-portový PoE switch (16xPoE 10/100Mbps + 2xGigabit Uplink), elektronické poistky, typ IPUPS-16-20-H

Popis produktu:

IPUPS-16-20-H je hotová súprava určená na napájanie systému priemyselnej televízie IP vyrovnávacej pamäte, ktorý pozostáva z 16 IP kamier. Elektronické zabezpečenie výstupov PoE zabezpečuje nepretržitú prevádzku celého systému pri skrate alebo preťažení jednotlivých napájacích odvetví a automatický návrat napätia po ústupe poruchy. Zariadenie sa používa v systémoch vyžadujúcich zvýšenú priepustnosť sietí, ako je napríklad monitorovanie CCTV 4K Ultra HD.

Najdôležitejšie vlastnosti a funkcie:

✅Podpora 4K Ultra HD kamier

✅ možnosť napájania vyrovnávacej pamäte 16 prijímačov PoE 802.3at/af alebo PASSIVE

✅ elektronická poistka nezávisle od každého kanála PoE (auto návrat)

✅ možnosť vypnutia napájania na portoch PoE

✅ jasná optická signalizácia stavu napájania a prenosu dát

✅ až 40 W výkonu na portoch PoE (LAN_1 až LAN_8)

✅ jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov

✅ vysoká účinnosť napájacieho modulu (90%)

✅ k dispozícii sú dve hodnoty napájacieho napätia: 12VDC a 48VDC

✅ jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii

✅jednoduché rozšírenie a škálovanie systému pomocou pridania ďalších prepínačov série xPoE / IP a IPB / IPUPS

✅ montáž modulov do ľubovoľnej otvorenej časti puzdra (rastrový systém)

✅miesto pre 2 akumulátory 18Ah

✅ miesto pre videorekordér (NVR)

✅ možnosť uchovania zásob káblov vo vnútri puzdra

✅ káblové priechodky na zadnej strane puzdra

✅ vzdialenosť k stene/montážnej ploche

Prípad

Vnútorné kryty série ABOX predstavujú pohodlné riešenie estetického problému zabudovania zariadení a ukončenia kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z oceľového plechu, práškovo lakovaného na polomatnú bielu farbu.

Každé puzdro je vybavené skrutkovým uzáverom, odnímateľnými dvierkami a otváracím otvorom. V ponuke dostupné modely majú špeciálne otvory v rastri 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do akejkoľvek otvorenej časti puzdra.

Technické údaje:

⏩ Porty LAN:

• 18 portov RJ45:
• 16 x PoE10/100Mbps
• 2 x Gigabit UpLink

⏩ Funkcie portov:

• xPoE-10-20-OF LAN 1 ... LAN 8: VÝSTUP PoE - pre prijímače PoE PASSIVE (do 40 W) a 802.3af (do 15,4 W), 802.3at (do 30 W)
• xPoE-10-20-OF LAN G1, LAN G2: UPLINK Gigabit (bez napájania PoE)

⏩ Akumulátor: 2 x gélová batéria alebo AGM 12V / 18Ah

⏩ Výstupné napätie napájacieho zdroja: 12 VDC +/-15%

⏩ Výstupné napätie PoE: 48 VDC +/- 2%

⏩ Výkon napájacieho zdroja: 2 x 72 W

⏩ Účinnosť: 90% @120 W

⏩ Vstupné napätie:190 ... 260 VAC, 50 Hz

⏩ Nabíjací prúd batérie: 1 A alebo 2 A (vybrané pomocou prepojky JP1)

⏩ Zabezpečenie vstupu napájacieho zdroja: Okamžitá poistka 3,15 A

⏩ Zabezpečenie výstupu napájacieho zdroja:

• Napájanie sieťové: Elektronická ochrana proti preťaženiu na úrovni 9 A (po skrate môže byť potrebný reštart napájacieho zdroja)
• Práca s akumulátorom: Okamžitá poistka 6,3A

⏩ Zabezpečenie portov:

• LAN 1 ... LAN 8, Vin: Ochrana proti prepätiu
• LAN 1 ... LAN 8: Ochrana proti skratu 0,75 A s automatickým návratom

⏩ Ochrana obvodu batérie:

• Ochrana proti spätnému pripojeniu akumulátora a preťaženiu: 6,3A tavná poistka.
• Ochrana pred hlbokým vybitím: Odpojenie batérie pre napätie pod 10,2 V s automatickým návratom sieťového napätia.

⏩ Signalizácia práce:

• AUPS-70-120-OF: LED1 (žltá) - prítomnosť sieťového napätia, LED2 (zelená) - prítomnosť výstupného napätia, LED3 (červená) - nabíjanie batérie.
• xPoE-10-20-OF: LED diódy v konektoroch LAN 1 ... LAN 5 – prítomnosť napájania PoE na porte.

⏩ Technické výstupy:

• AUPS-70-120-OF: OUF – žiadne napätie +DC_OUT, ACF – žiadne AC napätie
• Výstupy typu otvorený kolektor s maximálnym zaťažením 50 mA (každý výstup)

⏩ Spustenie pri výpadku napájania AC: Automatické spustenie napájacieho zdroja po pripojení batérie

⏩ Kontrola napájania na portoch:

• xPoE-10-20-OF: Prepínač PoE ON/OFF – položky 1 ... 8 (LAN 1 ... LAN 8)
• PoE VYPNUTÉ na porte – prepínač v polohe OFF, PoE V porte – prepínač v polohe ON

⏩ Konštrukcia puzdra:

• Puzdro ABOX-H
• Materiál puzdra – oceľový plech 0,8 mm
• Obal je práškovo lakovaný na bielu farbu
• Namontovaný otvárací tamper
• Systémové otváranie 4,8 mm v rastri 10,8 mm
• Vzdialenosť k stene
• Montážne otvory 6 mm

⏩ Montáž: Montáž na stenu cez montážne otvory 6 mm

⏩ Stupeň ochrany: IP20

⏩ Prevádzková teplota:-10 ... +40°C

⏩ Rozmery: 400 x 450 x 140 mm

⏩ Hmotnosť: 4,7 kg

Súprava obsahuje:

• 1 x puzdro ABOX-H
• 2x napájací zdroj AUPS-70-120-OF
• 2x menič ASUC-100-480-OF
• 2x prepínač xPoE-10-20-OF

Kód výrobcu: IPUPS-16-20-H
