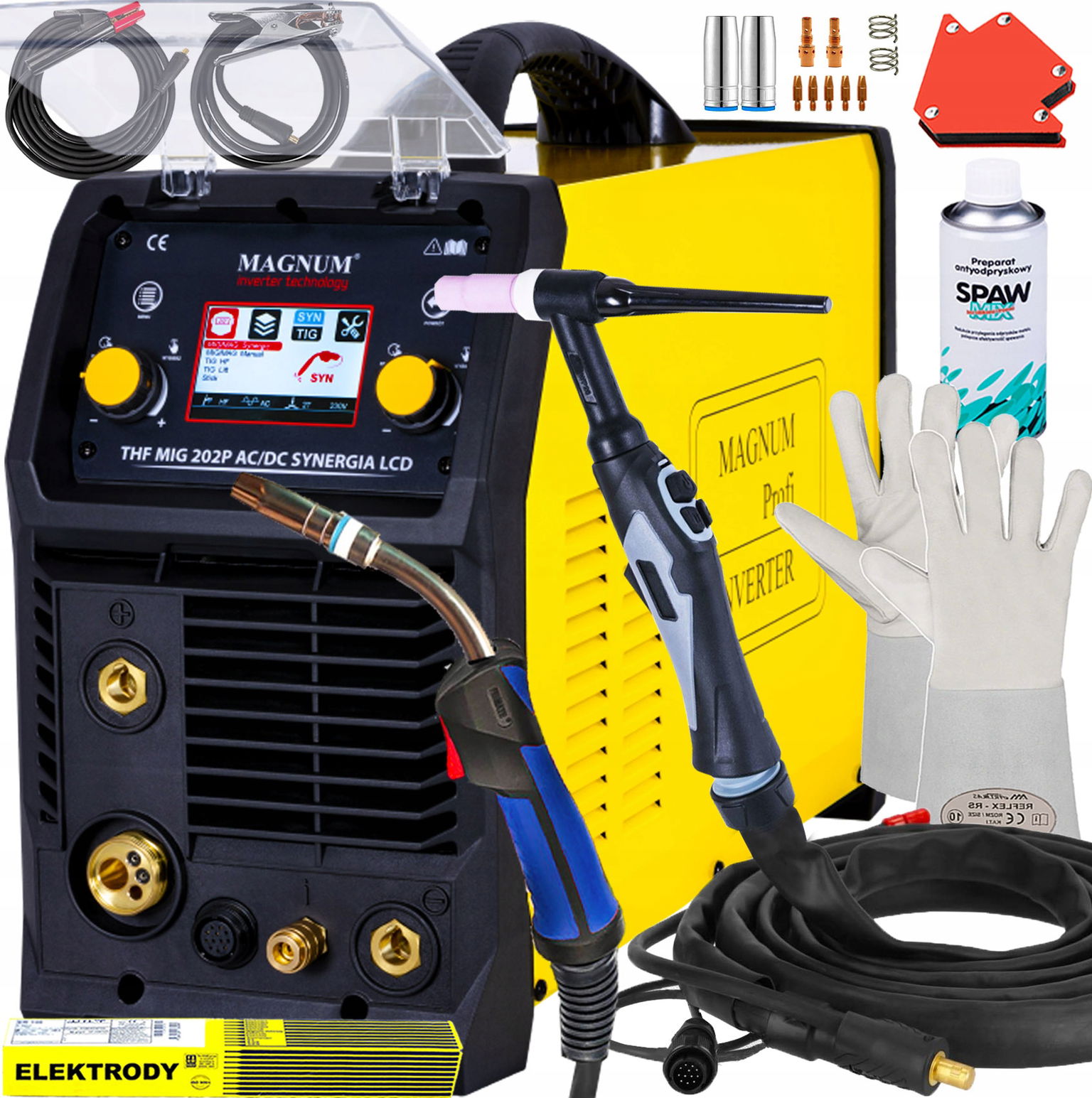

ZVÁRACÍ STROJ MAGNUM MIG 4V1 THF 202 LCD AC/DC JE TECHNOLOGICKY VYSPELÉ ZVÁRACIE ZARIADENIE URČENÉ NA RUČNÉ ELEKTRICKÉ ZVÁRANIE VŠETKÝCH ZVÁRATEĽNÝCH KOVOV A ZLIATIN METÓDOU MIG/MAG TIG A MMA.

❗❗ SYNERGIA ❗❗ BODOVÉ ❗❗ BI-LEVEL ❗❗ ATC ❗❗ PULZ ❗❗ PAMÄŤ ❗❗ TIG AC/DC HF ❗❗

+ DODATOČNÉ PRÍSLUŠENSTVO:

✅ DRŽIAK TIG SR-26 4 m

✅ ZVÁRACIE PRÍSLUŠENSTVO

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

Zariadenie Magnum THF 202 LCD je technologicky vyspelé zváracie zariadenie určené na zváranie metódou:

➡ MIG MAG

• MIG SYN – zváranie MIG-MAG s synergickými nastaveniami.
• MIG MAN – zváranie MIG-MAG s manuálnymi nastaveniami.

➡ TIG

• TIG AC/DC HF – metóda bezdotykového zapaľovania oblúka vysokou frekvenciou pomocou ionizátora. Zapálenie nastáva priblížením elektródy k zváranému materiálu a stlačením tlačidla na rukoväti.
• TIG DC a TIG DC PULS – používa sa na zváranie nehrdzavejúcej ocele, uhlíkových a nízkolegovaných ocelí, medi a titánu.
• TIG AC a TIG AC PULS – umožňuje zváranie hliníka, jeho zliatin a mosadze.

➡ MMA

• MMA AC/DC – zváranie obalenými elektródami (rutilové, zásadité, kyslé).

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

ZVÁRAČKA MAGNUM THF 202 LCD sa používa na zváranie:

✔ hliník a jeho zliatiny

✔ meď

✔ nízkolegované ocele

✔ nízkouhlíková oceľ

✔vysoko legovaná oceľ

✔nehrdzavejúce,

✔odolné voči kyselinám

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

POPIS JEDNOTLIVÝCH FUNKCIÍ ZVÁRACIEHO STROJA:

✅ SYNERGIA - 19 synergických programov - automatické programy pre m.in.: Fe (oceľ), AlSi/AlMg (hliníkové zliatiny), Crni (nehrdzavejúca oceľ), Cu (meď, spájkovanie),

✅ CYKLICKÉ BODOVÉ ZVÁRANIE – Stlačením tlačidla držiaka MIG sa spustí prúd zvárania. Zvárací prúd trvá toľko, koľko je nastavené do polohy SPt. Potom oblúk zhasne a nasleduje prestávka Stop. Čas prestávky je regulovateľný a môže byť 0,1 ÷ 10,0 sekundy. Po uplynutí nastaveného času prestávky Stop zariadenie opäť začne zvárať. Cyklus zváranie-prestávka, zváranie-prestávka, trvá tak dlho, kým je stlačené tlačidlo MIG držiaka.

✅ PULS -vďaka regulácii parametrov pulzného zvárania TIG PULS máme vplyv na tvar zvaru a sústredenie oblúka. Pulzné zváranie tiež umožňuje znížiť množstvo tepla dodávaného do materiálu a umožňuje zváranie tenkých materiálov.

✅ ATC – pre tenké prvky vyrobené z hliníkových zliatin je pokročilá funkcia tepelnej kontroly. Funkcia ATC stabilizuje elektrický oblúk a znižuje špičkovú hodnotu zváracieho prúdu, čím znižuje množstvo tepla prenášaného do materiálu. V dôsledku toho výrazne uľahčuje zváranie tenkých hliníkových prvkov a vedie k menším deformáciám materiálu, menšiemu prehriatiu a úzkej zóne vplyvu tepla.

✅ PAMÄŤ –Zariadenie má 10 pamäťových kanálov, na ktorých môže používateľ uložiť a vyvolať akékoľvek nastavenia.

✅ Bi-LEVEL – možnosť prechodu medzi dvoma hodnotami zváracieho prúdu bez prerušenia práce.

DODATKOVÉ FUNKCIE:

✅ INDUKČNOSŤ – optimalizuje vlastnosti oblúka v závislosti od hrúbky zváraného materiálu. Táto funkcia je užitočná pri zváraní metódou MIG/MAG tenkých prvkov – zabraňuje ich prepáleniu (čím je indukčný prvok tenší, tým by mala byť vyššia). Indukčnosť ovplyvňuje tvar zvaru, jeho šírku, hĺbku zatavenia a množstvo rozstrekov,

✅ LUTOSPAWANIE - používa sa na spájanie tenkých pozinkovaných plechov a neobvyklých spojov nerezových plechov s oceľou alebo napr. meď s oceľou. Pri spájkovaní sa zvar vytvára z roztaveného spojiva, nie z materiálu, ktorý je podrobený spracovaniu.

✅ IGBT – ang. Insulated Gate Bipolar Transistor – je moderná technológia založená na bipolárnych tranzistoroch s izolovanou bránou. Spája v sebe jednoduchosť ovládania poľných tranzistorov s vysokým prepichovacím napätím a rýchlosťou prepínania bipolárnych tranzistorov. Použitie technológie IGBT má vplyv na výrazné predĺženie spoľahlivej prevádzky zváracích zariadení.

✅ DVOJTÁK 2T – stlačením tlačidla sa spustí odtok plynu a zvárací prúd, uvoľnenie tlačidla sa vypne zvárací prúd a odtok plynu,

✅ ŠTVORTAKT 4T – stlačením a uvoľnením tlačidla držiaka sa iniciuje odtok plynu a zvárací prúd, opätovným stlačením a uvoľnením tlačidla sa vypne zvárací prúd a odtok plynu.

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

VÝHODY ZVÁRACIEHO STROJA:

⭐PFC –odolnosť voči veľkým poklesom napätia.

⭐ARC FORCE – „dynamika oblúka“ – skracovanie dĺžky oblúka je sprevádzané zvýšením zváracieho prúdu, čo spôsobuje stabilizáciu oblúka bez ohľadu na jeho dĺžku. Zníženie hodnoty funkcie poskytuje mäkký oblúk a menšiu hĺbku zasunutia, zatiaľ čo zvýšenie hodnoty funkcie spôsobuje hlbšie zatavenie a možnosť zvárania krátkym oblúkom.

⭐ANTI STICK – funkcia proti skratu – znižuje zvárací prúd na minimálnu hodnotu v okamihu, keď zvárač urobí chybu a dôjde k prilepeniu elektródy na zváraný materiál. Uľahčuje to odtrhnutie elektródy od zváraného materiálu a chráni držiak elektródy pred poškodením.

⭐HOT START – uľahčuje zapaľovanie elektródy tým, že poskytuje väčší zvárací prúd pri každom zapálení oblúka.

ĎALŠIE VÝHODY ZVÁRACIEHO STROJA:

⭐JEDNODUCHOSŤ NA POUŽITIE -Zváračka je vybavená ľahko ovládateľným ovládacím panelom a displejom LCD, vďaka čomu ju môžu používať aj amatéri.

⭐PRÁCA V PRIEMYSLE – vďaka vysokej kvalite spracovania a multifunkčnosti je zariadenie možné používať pri profesionálnych a priemyselných prácach.

➡ Zariadenie je vybavené ochranou proti preťaženiu, čo zvyšuje jeho spoľahlivosť.

❄Zariadenie má systém chladenia ventilátormi, čo výrazne zvyšuje jeho účinnosť.

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

Zváračka má pokročilý ovládací panel, na ktorom sa nachádza:

• Tlačidlo menu synergických programov pre MIG-MAG.
• Tlačidlo doplnkových funkcií pre MIG-MAG.

PrG – odtok plynu pred zváraním.

PoG – odtok plynu po zváraní.

SFt – rýchlosť prístupu drôtu (tzv. mäkký štart).

bub – výška spálenia drôtu (burn back).

SPt – čas zvárania v mieste (pri bodovom zváraní).

OPt – čas prestávky medzi bodmi (pri bodovom zváraní). indukcia – indukčnosť.

• Tlačidlo testovacieho vysunutia drôtu.
• Tlačidlo pre výber metódy zvárania.

MIG – metóda MIG-MAG. TIG HF – zváranie metódou TIG s bezdotykovým zapálením oblúka.

TIG LIFT – metóda zvárania TIG s dotykovou metódou zapálenia oblúka.

MMA – zváranie metódou MMA.

Bod – bodové zváranie metódou MIG-MAG alebo TIG.

Puls on – zváranie metódou TIG s pulzáciou prúdu.

Puls off – zváranie metódou TIG bez pulzácie prúdu.

2t – dvojtakt pre metódu MIG-MAG a TIG.

Bi-level – dostupný len pre metódu TIG.

4t – štvortakt pre metódu MIG-MAG a TIG.

Zváranie jednosmerným prúdom DC, metóda TIG a MMA.

Zváranie striedavým prúdom AC – obdĺžniková vlna, metóda TIG a MMA.

Zváranie striedavým prúdom AC – sínusová vlna, metóda TIG.

Zváranie striedavým prúdom AC – kužeľová vlna metódou TIG.

• Rebrík pre priebeh prúdu pre metódu TIG.
• Regulačné gombíky.
• Sada ovládacích prvkov a displejov.

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

MAGNUM THF 202 LCD sa dokonale osvedčí pri:

✔ Priemyselná a konštrukčná výroba: Pri výrobe strojov, zariadení, vozidiel, oceľových konštrukcií a iných priemyselných výrobkov sú zváracie stroje TIG nenahraditeľné. Sú obzvlášť užitočné tam, kde sa vyžaduje vysoká presnosť a vysoká kvalita zvarov.

✔ Stavebníctvo: V stavebníctve sa zváracie stroje TIG používajú na zváranie nosných konštrukcií, rúr a iných konštrukčných prvkov.

✔ Automatika a robotika: V odvetviach vyžadujúcich presné zváranie, ako je výroba robotov a iných presných zariadení, sú zváracie stroje TIG často vyberané z dôvodu ich presnosti.

✔ Letectvo a kozmonautika: Vzhľadom na vysoké požiadavky na kvalitu a presnosť zvárania sa zváracie stroje TIG často používajú v leteckom a kozmickom priemysle.

✔ Potravinársky a farmaceutický priemysel: V týchto odvetviach sa používajú zváracie stroje TIG na zváranie rúr a nádrží z nehrdzavejúcej ocele, ktoré musia spĺňať prísne hygienické a hygienické požiadavky.

✔ Umenie a remeslo: Pre umelcov a remeselníkov, ktorí pracujú s kovom, ponúkajú zváracie stroje TIG možnosť vytvárať presné a estetické detaily.

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

EFEKTÍVNA PRÁCA VĎAKA PROFESIONÁLNEMU PODÁVAČU DRÔTU

Zváračka je vybavená profesionálnym podávačom drôtu, ktorý zaručuje stabilitu a kontinuitu prevádzky zariadenia.

2-valcový podávač umožňuje presné vysunutie zváracieho drôtu vylúčením jeho skĺznutia.

V zváračke je namontovaný (obojstranný) valček, ktorý podporuje drôty 0,8 mm a 1,0 mm.

Zariadenie je vybavené ochranou proti preťaženiu, čo zvyšuje jeho spoľahlivosť.

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

VYCHÁDZAJÚC V ÚSTRETY ZÁKAZNÍKOM, NA ZÁKLADE NAŠICH DLHOROČNÝCH SKÚSENOSTÍ SME PRE VÁS VYTVORILI PROFESIONÁLNE SÚPRAVY, VĎAKA KTORÝM VÁM DODÁVAME ZARIADENIA PRIPRAVENÉ NA POUŽITIE IHNEĎ PO PRIPOJENÍ K ELEKTRINE.

⌚ UŠETRITE SI SVOJ ČAS ⌚

KÚPTE SI HO V SÚPRAVE A MY SA POSTARÁME O ZVYŠOK!

PRIDAJTE SA K NAJLEPŠÍM – ZAČNITE S NAMI SVOJE ZVÁRACIE DOBRODRUŽSTVO!

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

+ SADA NA ZVÁRANIE MIG/MAG + MMA:

• Profesionálne zváracie rukavice - 1 pár
• Dzvárací drôt na oceľ 5 kg 0,8 mm - 1 ks
• Anti-odpryskový sprej - 1 ks
• Magnetický uholník - 11 kg - 1ks
• Elektrická koncovka - 5 ks
• Plynová tryska na držiak - 2 ks
• Prúdový spínač - 2 ks
• Rozdeľovač plynu - 2 ks
• Balík elektród – 1 kg (na výber 2.5 alebo 3.2 mm).

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

ZVÁRACÍ DRŽIAK MAGNUM TIG SR 26 4 M

Regulácia zváracieho prúdu v rukoväti je chladená plynom pre zváranie metódou TIG (netaviteľnou elektródou).

Rukoväť má ergonomický tvar, vďaka čomu perfektne padne do ruky. Ovládacie tlačidlo sa nachádza v centrálnom mieste rukoväte. Okrem toho je rukoväť vybavená tlačidlami na plynulú reguláciu zváracieho prúdu.

Je úplne ozbrojený a pripravený na prácu. Ergonomická rukoväť s presným tlačidlom zaručuje vysoký komfort práce. Držiak má vysokokvalitnú gumovú krytku, ktorá chráni káble pred oderom.

Rukoväť TIG držiaka sa môže mierne líšiť od rukoväte zobrazenej na fotografii v závislosti od dodávky.

STARTOVÁ SADA na zváranie pomocou šošovky!

Pri použití bežnej plynovej trysky sa ochranný plyn najprv odráža od vnútorných stien keramickej trysky a potom sa nerovnomerne rozdeľuje na pracovnú plochu. Pri použití plynovej šošovky je plyn prostredníctvom špeciálnej sieťky distribuovaný rovnomerne pozdĺž volfrámovej elektródy priamo na pracovnú plochu, čím sa zabezpečí oveľa lepšia ochrana zvaru.

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

☀ VŠESTRANNOSŤ ZARIADENIA ☀

✔ Zváračka Migomat od firmy MAGNUM je zariadenie so širokou škálou použití, navrhnuté ako invertorový zdroj prúdu umožňujúci zváranie metódou:

✔ MIG/MAG

Oblúkové zváranie v plynových krytoch je jedným z najčastejšie používaných procesov výroby zváraných konštrukcií. Proces poloautomatického zvárania spočíva v tavení okrajov zváraného predmetu a materiálu elektródy, ktorý sa topí teplom elektrického oblúka žiariaceho medzi elektródou vo forme pevného drôtu a zváraným detailom v kryte inertného alebo aktívneho plynu.

✔ Zváranie MMA

Pri metóde MMA sa používa zabalená elektróda pozostávajúca z kovového jadra pokrytého obalom. Medzi koncom elektródy a zváraným materiálom sa vytvorí elektrický oblúk. Zapálenie oblúka vzniká dotykom konca elektródy na zváraný materiál.

✔TIG

Pri metóde TIG (angl. Tungsten Inert Gas) sa elektrický oblúk rozprestiera v kryte inertného plynu (argónu) medzi zváraným prvkom a netavnou elektródou vyrobenou z čistého wolframu alebo wolframu s prísadami.

Zapálenie zváracieho oblúka metódou TIG sa vykonáva dvoma metódami:

• dotykovou metódou dotykom (TIG Lift) elektródou zváraného materiálu a jeho následným zdvihnutím do výšky niekoľkých milimetrov, čo iniciuje zvárací oblúk
• bezdotykovou metódou (TIG HF) s použitím ionizátora priblížením elektródy k zváranému materiálu.

➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖➖

TECHNICKÉ ÚDAJE:

TECHNICKÉ PARAMETRE:

• Napájanie: AC 230 [V], 50/60 [Hz]
• Požadované zabezpečenie: 20 [A] C
• Zvárací prúd MIG/MAG: 40 ÷ 200 [A]
• Napätie zvárania MIG/MAG: 16 ÷ 24 [V]
• MMA zvárací prúd: 5 ÷ 200 [A]
• TIG zvárací prúd:5 ÷ 200 [A]
• Voľnobežné napätie: 75 [V]
• Účinnosť: 60 %
• Podávač: 2-valcový
• Podporované priemery drôtu:0.6, 0.8, 0.9, 1.0,

FYZIKÁLNE PARAMETRE:

• Stupeň ochrany krytu: IP23/H
• Hmotnosť: 20 kg
• ROZMERY: 640 mm x 215 mm x 360 mm

PRI NÁKUPE U NÁS ZÍSKATE:

• Zváračka Magnum THF 202 LCD - 1ks
• Zvárací držiak MB 25/5 m - 1ks
• Držiak TIG SR-26 - 4 m - 1ks
• Elektródový držiak - 3 m - 1ks
• Hmotnostný kábel - 3 m - 1ks
• Návod na použitiev poľštine.
• Záručný list.

+ SADA NA ZVÁRANIE MIG/MAG + MMA:

• Profesionálne zváracie rukavice - 1 pár
• Zvárací drôt na oceľ 5 kg 0,8 mm - 1 ks
• Anti-odpryskový sprej - 1 ks
• Magnetický uholník - 11 kg - 1ks
• Elektrická koncovka - 5 ks
• Plynová tryska na držiak - 2 ks
• Prúdový spínač - 2 ks
• Rozdeľovač plynu - 2 ks
• Balík elektród – 1 kg (na výber 2.5 alebo 3.2 mm).

SADA 2

GALÉRIA PRODUKTU:
