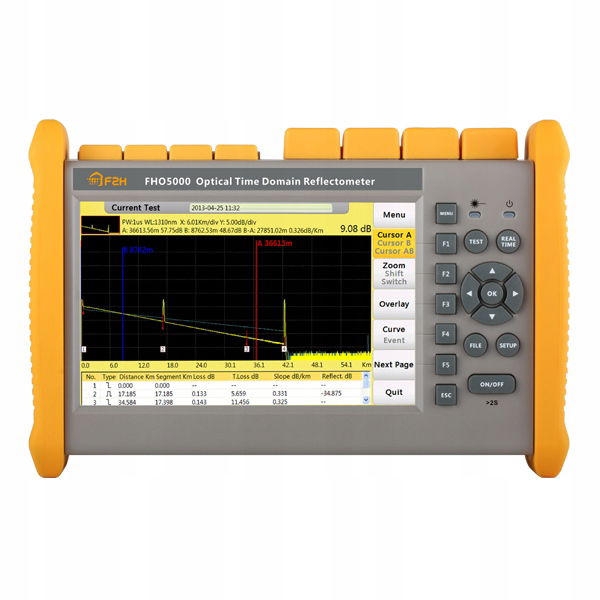

Reflektometer Grandway FHO5000-D35 1310/1550 nm 35 dB

Kód tovaru: FHO5000-D35

Reflektometer Grandway FHO5000-D35 1310/1550 nm 35 dB

Kompaktný reflektometer postavený na základe overených trendov a tradičných zvyklostí profesionálov. Séria označená logom F2H (Fiber To Home) smeruje toto zariadenie do segmentu spoločností zaoberajúcich sa budovaním prístupových sietí PON. Mnoho profesionálnych nástrojov však umožňuje ich použitie pri meraní dlhých optických línií.

Jednoduchý prístup k pripojovacím panelom a intuitívna klávesnica umiestnená na tradičnom mieste sú výhodami, ktoré oslovujú začínajúcich meračov. Relatívne vysoká dynamika, možnosť súčasného pripojenia dvoch pamäťových médií USB (pendrive), ovládanie cez sieť LAN vďaka zabudovanému portu RJ45 a systém LINUX umožňujúci aktualizáciu softvéru z úrovne používateľa sú výhodami pre profesionálov.

Okrem toho vstavaný vizuálny lokátor poškodenia, vymeniteľné adaptéry FC a SC, veľký 7-palcový dotykový displej a množstvo intuitívnych funkcií robia z FHO5000 hit na trhu a tešia sa veľkému záujmu.

Vlastnosti produktu:

• Vstavaný vizuálny lokalizátor poškodenia (VFL – červený laser)
• Podporované vlny: 1310/1550 nm
• Dynamika: 35/33 dB
• Dostupné dĺžky impulzov: 3ns-10us
• Mŕtve zóny: 0.8 m/4 m
• Dosah: 5 m – 200 km
• Pamäť: až 40 000 meraní (v pamäti zariadenia)
• Vstavané USB porty: 2x na pripojenie externého úložiska
• Vstavaný USB port pre pripojenie k počítaču
• Vstavaný port LAN RJ45
• Pracovný čas na batérii: 6 hodín
• Displej: LCD farba 7" TFT, dotykový
• Rozmery: 253x168x73.5 mm
• Hmotnosť: 1.5 kg
• Adaptér: FC/PC, voliteľne SC/PC

Sada obsahuje:

• Reflektometer FHO5000
• prepravná taška
• softvér na PC na spracovanie meraní a vytváranie tlače meracích dokumentov
• batérie
• napájací zdroj/nabíjačka
• adaptéry FC/PC

Séria reflektometrov FHO5000

Rastúca popularizácia budovania optických sietí v mestských a mimomestských aglomeráciách rýchlo rozvíja techniku optického merania. To si vyžaduje vytvorenie kompaktných reflektometrov, ktoré kombinujú osvedčené trendy a tradičné zvyky profesionálov a zároveň umožňujú jednoduché a intuitívne ovládanie.

Séria FHO5000 optického reflektometra (OTDR) je inteligentnou verziou meračov novej generácie, ktorá je určená na profesionálne meranie aj na jednoduchú detekciu chýb v optických komunikačných systémoch. Séria označená logom F2H (Fiber To Home) je určená pre segment spoločností zaoberajúcich sa budovaním prístupových sietí PON v technológii FTTx. Mnoho profesionálnych nástrojov zabudovaných do týchto meračov však umožňuje ich použitie pri meraní dlhých optických línií.

Jednoduchý prístup k pripojovacím panelom, intuitívna klávesnica umiestnená na tradičnom mieste a veľký, jasný a čitateľný dotykový FTF displej s uhlopriečkou 7 palcov sú výhodami, ktoré oslovujú začínajúcich meračov. Vysoká dynamika, plná kontrola cez sieť LAN vďaka zabudovanému portu RJ45 a systém LINUX umožňujúci aktualizáciu softvéru z užívateľskej úrovne sú výhodami pre profesionálov. Okrem toho vstavaný vizuálny lokátor poškodenia (VFL), stabilizovaný zdroj meracieho svetla (OLS) v súlade s vlnovými dĺžkami modulu OTDR, merač optického výkonu (OPM) a vymeniteľné adaptéry (súčasťou balenia FC/PC) a množstvo intuitívnych funkcií robia z FHO5000 hit na trhu a tešia sa veľkému záujmu. Toto zariadenie má ekonomické a zároveň nadčasové prevedenie.

FHO5000 bol vyrobený s presnosťou a pozornosťou, pričom sledoval medzinárodné štandardy a spájal bohaté skúsenosti a modernú technológiu, podriadil sa prísnym mechanickým, elektronickým a optickým požiadavkám a zaručoval požadovanú kvalitu. Inými slovami, nový dizajn robí model FHO5000 inteligentným, kompaktným a viacúčelovým zariadením. Ak chcete detekovať miesta pripojenia v optických sieťach, udržiavať alebo odstraňovať poruchy, môže byť reflektometer FHO5000 vašou najlepšou podporou.

Pripravenosť na prácu v akomkoľvek prostredí

Séria FHO5000 OTDR bola navrhnutá tak, aby zabezpečila odolnosť voči pádom (testy z výšky 1,2 m) a úroveň ochrany IP65 (doplnková možnosť), vďaka čomu bola jej konštrukcia výnimočne prispôsobená na prácu v náročných vonkajších podmienkach. Nízka hmotnosť zariadenia, jednoduché ovládanie, veľký a jasný dotykový LCD displej s antireflexnou vrstvou a viac ako 12-hodinový pracovný čas robia tento produkt ideálnym v oblasti merania optických vlákien.

Všetko, čo potrebujete v jednom!

Séria FHO5000 OTDR je vysoko integrovanou platformou,ktoré sa vyznačujú štandardne zabudovanými funkciami pre optické meranie pokročilými metódami LSA,modul na meranie aktívnej PON línie na vlnovej dĺžke 1625 nm,merač optického výkonu (OPM), stabilizovaný zdroj meracieho svetla (OLS),vizuálny lokalizátor poškodenia (VFL), štyri vstupné moduly,veľký dotykový 7-palcový displej, možnosť pripojenia mikroskopu cez USB port a vysoko výkonná batéria. Uvedené faktory z neho robia kvalifikované zariadenie pre technické služby a prístup k optickým sieťam FTTx.

VFL (vizuálny lokalizátor poškodenia)

VFL je k dispozícii ako štandardný modul v FHO5000 série OTDR a ponúka vstavaný vizuálny lokátor poškodenia 650 nm na konektore FC/UPC.

ONLINE TEST

Séria FHO5000 OTDR využíva vlny s dĺžkou 1625 nm na výskum a analýzu prístupového bodu, pričom vykonáva online merania s optickým filtrom bez prerušenia služby.

OPM (optický merač výkonu)

Séria FHO5000 OTDR má zabudovaný merač optického výkonu, ktorý umožňuje technikom ľahko overiť prítomnosť signálu.

OLS (stabilizovaný zdroj meracieho svetla)

Séria FHO5000 OTDR má zabudovaný stabilizovaný zdroj meracieho svetla, ktorý je dostupný cez port OTDR. To umožňuje technikom ľahko overiť straty v miestnej sieti pomocou merača výkonu.

FM (optický mikroskop)

FHO5000 umožňuje kontrolu konektora pred jeho pripojením pomocou USB portu sondy mikroskopu s 400-násobným zväčšením. To umožňuje rýchlu a jednoduchú kontrolu čela konektorov a kontrolu jeho možného zašpinenia, a tiež umožňuje urobiť fotografiu a uložiť ju do pamäte zariadenia.

FLM (grafická mapa udalostí)

Séria FHO5000 OTDR môže byť voliteľne vybavená pokročilou funkciou automatického merania, vďaka ktorej používateľ dostane grafickú mapu všetkých udalostí nachádzajúcich sa na meranej optickej čiare. Táto funkcia umožňuje vykonať meranie vo všetkých sieťach (dokonca aj v sieťach PON, dokonca aj prostredníctvom kaskády 2 splitterov). Mapa udalostí je vytvorená pomocou intuitívneho systému symbolov a popisu ich parametrov. Nevyžaduje od používateľa žiadne znalosti o nastaveniach merania ani analýzu a interpretáciu meracej krivky (reflektometrickej krivky).

Čitateľné meracie rozhranie

Séria FHO5000 OTDR zobrazuje čiastočné straty, straty na konektoroch, tlmenie, odrazové body, inklúzne straty, úroveň odrazu a vzdialenosti udalostí. Informácie o meraní okamžite poskytnú používateľovi zariadenia podrobnosti.

Rýchle prispôsobenie v krátkom čase

Zjednodušený displej a nakonfigurované menu pomáhajú efektívne znížiť čas obsluhy. K dispozícii je manuálny režim, v ktorom má používateľ plnú kontrolu nad nastavením merania a analýzy, poloautomatický režim, v ktorom sa časť nastavení vyberá automaticky, a režim plného automatu, v ktorom sú všetky nastavenia vyberané zariadením.

Meranie siete FTTx v sieťach PON

Model FHO5000-T40F je určený na meranie v aktívnych sieťach PON, a to tak pri údržbe, ako aj pri opravách poškodení bez prerušenia služby siete. Meranie je možné vykonať na aktívnej linke pomocou zabudovaného filtra s vlnou s dĺžkou 1625 nm.

Merania v sieťach poslednej míle

OTDR zo série FHO5000 umožňuje jednoduché meranie pomocou kaskády 1x64 splitterov v sieti PON. Presnú interpretáciu výsledkov poskytuje voliteľný softvér FLM, ktorý automaticky interpretuje výsledok merania a priateľským spôsobom ho prezentuje vo forme grafickej mapy udalostí.

Nami ponúkané reflektometre majú menu v poľštine a japonské laserové diódy určené pre európsky trh.
