DIGITÁLNY MERAČ TRUE RMS S AUTOMATICKÝM A RUČNÝM LCD ROZSAH 9999

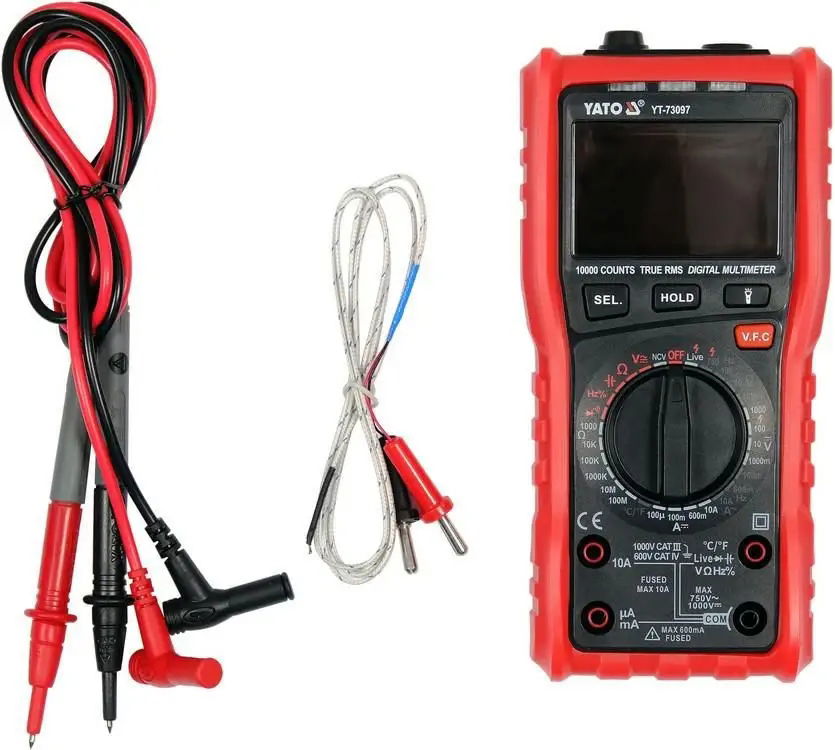

YATO YT-73097

Univerzálny merač YT-73097 s funkciou TRUE RMS, s unikátnym dizajnom, s automatickým aj manuálnym rozsahom merania. Umožňuje základné aj pokročilé merania elektrických veličín. Veľký multifunkčný LCD displej umožňuje v niektorých režimoch merania zobraziť dve hodnoty naraz, napr. napätie a frekvencia zo zásuvky. Puzdro je vybavené červeným gumovým puzdrom s vyhradenými miestami pre testovacie sondy, vďaka ktorým vám meradlo ľahko nevykĺzne z rúk a minimalizuje riziko poškodenia pri páde. Moderný dizajn dlahy a špeciálny softvér znamenajú nielen rýchlosť, presnosť a opakovateľnosť indikácií, ale aj zvýšenú úroveň bezpečnosti, ktorú potvrdzuje získanie certifikácie CAT IV až do 600V.

ZÁKLADNÉ MERANIA

• meranie striedavého napätia: AC 0-750V, TRUE RMS + VFC
• Meranie DC napätie: DC 0-1000V
• Meranie striedavého prúdu: AC 0-10A, TRUE RMS
• Meranie jednosmerného prúdu: DC 0-10A
• meranie odporu: 0-99,99MΩ
• test diódy: IF 1mA, UR 3,2V
• test kontinuity: 0-30Ω

DOPLNKOVÉ MERANIA

• meranie kapacity kondenzátora: 0-99,99mF
• meranie frekvencie: 0-9,999Mhz
• meranie faktora plnenia: 1-99%
• meranie teploty: -20 až 1000 °C

PRESNOSŤ MERANIA

Príklad stanovenia presnosti na meranie striedavého napätia. Výpočet pre výsledok merania: 235V

• Presnosť merania merača YT-73097 pre tento rozsah je: ± (1,0% + 5), rozlíšenie 0,1V
• výpočet chyby merania vzorec: (výsledok merania x 1,0 %) + 5 x rozlíšenie
• výpočet: (235 x 1,0 %) + 5 x 0,1 = 2,35 + 0,5 = 2,85 V

Skutočný výsledok, s prihliadnutím na chybu merania, pre odpočet 235V = 235 ± 2,85V

• výsledok zohľadňujúci chybu merania pre indikáciu merania jednosmerného napätia: 12V = 12 ± 0,09V
• výsledok zohľadňujúci chybu merania pre indikáciu intenzity striedavého prúdu: 8A = 8 ± 0,15A

Tabuľku s rozlíšením a presnosťou pre dané meranie nájdete v užívateľskej príručke.

VSTAVENÉ FUNKCIE

• TRUE RMS - merač s touto funkciou vypočítava skutočnú efektívnu hodnotu striedavého napätia a prúdu pre sínusové aj nesinusové priebehy. Prístroj najprv zmeria skutočnú hodnotu sínusovky v niekoľkých časových intervaloch → potom výsledky merania umocnia → sčíta ich → vypočíta strednú hodnotu → a nakoniec stredný výsledok vezme druhú odmocninu. Výsledkom merania je skutočné efektívne napätie / prúd, a to aj pre deformovanú sínusoidu alebo obdĺžnikovú vlnu.
• Elektromer detekuje prítomnosť napätia v izolovanom vodiči pomocou NCV senzora na prednej strane zariadenia
• LIVE - test prítomnosti fázy pomocou jednej z meracích sond. Vložte meraciu sondu do otvoru, pokiaľ je fáza detekovaná, na displeji sa objaví hlásenie LIVE
• VFC - táto funkcia sa používa pri meraní výstupného napätia pre regulátor elektromotora, ktorý využíva kolísanie frekvencie a napätie na riadenie rýchlosti motora (VFD regulátory). Po aktivácii funkcie merač filtruje vysokofrekvenčné rušenie, napr. zo signálu PWM a opúšťa iba nízku frekvenciu. Vďaka tomu filter umožňuje presné meranie efektívnej hodnoty napätia prúdiaceho z regulátora do motora.
• AUTO - automatické nastavenie meracieho rozsahu. V prípade multimetra s funkciou AUTO však stačí vykonať jedno meranie a merač automaticky nájde optimálny rozsah. Merač YT-73097 je unikátna konštrukcia, pretože okrem automatických režimov merania ponúka aj základné elektrické merania na rozsahoch nastavených manuálne pomocou gombíka a spája tak výhody oboch riešení. Pokiaľ poznáme približnú hodnotu merania a nastavíme vhodný rozsah, získame na rýchlosti indikácií
• SEL - zmena režimu merania, napr. z merania AC na DC napätie
• HOLD - uloženie aktuálne nameranej hodnoty na displej
• TORCH - Na prednej strane zariadenia je LED pre osvetlenie pracoviska, ktoré je možné zapínať a vypínať týmto tlačidlom

DODATOČNÉ INFORMÁCIE

• LCD displej, maximálny zobrazený výsledok: 9999
• akustický a svetelný signál pri teste priechodnosti obvodu na odpor pod 30Ω
• testy diód a priechodnosti je možné zapnúť samostatne pomocou tlačidla SEL, v nastavení testu priechodnosti sa okamžite rozoznie bzučiak
• Vrátane 15 cm dlhých testovacích sond
• dĺžka kábla so sondami: 110 cm
• priemer drôtu s izoláciou: 3,5 mm
• prevedenie s ochranou proti preťaženiu a ochranou na meranie prúdu i napätia
• alarm vyhorenia poistky
• alarm pri zasunutí testovacej sondy do nesprávnej zásuvky, napr. Ak po zapnutí merača nastavíte meranie napätia a zasuniete meraciu sondu do zásuvky na meranie prúdu, na displeji sa zobrazí slovo LEAD
• ABS puzdro
• automatické vypnutie merača po 10 minútach nečinnosti
• indikátor slabej batérie
• napájanie: dve 1,5V (AA) batérie

Parametre

• Automatický rozsah: ÁNO
• Meranie frekvencie: 0-9,999MHz
• Meranie striedavého napätia: 0-750V + True RMS + VFD
• Meranie jednosmerného napätia: 0-1000V
• Meranie kapacity: 0-99,99mF
• Meranie odporu: 0-99,99MΩ
• Meranie teploty: -20 až 1000 °C
• Meranie pracovného cyklu: 1-99 %
• Striedavý prúd: 0-10A + True RMS
• Konštantný prúd: 0-10A
• Test kontinuity: ÁNO
• Test diód: ÁNO
