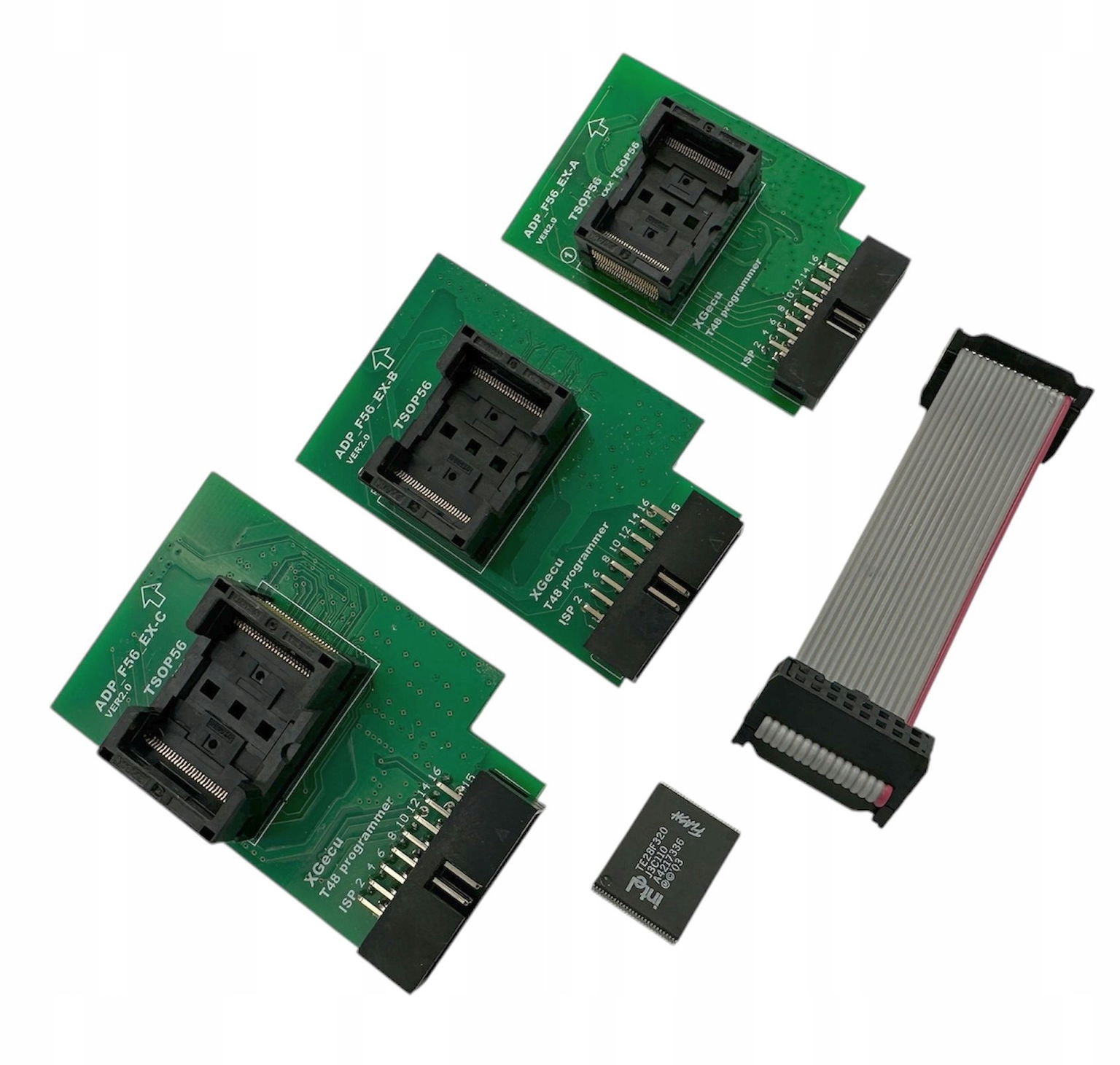

Sada 3 adaptérov Nor Flash TSOP56 Zif v.2 pre XGecu T48

Sada 3ks adaptérov NOR Flash TSOP56 ZIF - sada adaptérov pre pamäť Flash (typ NOR ) v SMD puzdrách TSOP56 určená výhradne pre programátor XGecu T48.

Adaptéry určené pre puzdrá TSOP56 s rastrom (vzdialenosť medzi nožičkami systému) 0.5 mm

Súprava pozostáva z:

• Adaptér (ADP_F56_EX-A v2) – pre flash pamäť typu 29xxx
• Adaptera (ADP_F56_EX-B v2) – pre flash pamäť typu 28F320/640/128/256
• Adaptér (ADP_F56_EX-C v2) – pre flash pamäť typu 28F128/256/512/00A-P
• pásky na pripojenie adaptérov so 16-pinovým ISP konektorom programátora T48

Sada 3 kompletných adaptérov TSOP56 nahradzuje predchádzajúcu verziu (v1) súpravy adaptérov NOR Flash TSOP56 ZIF 3v1 pre XGecu T48

Umožnili tak nákup jednotlivých adaptérov a odstránili náchylné na poškodenie (zlomenie v prípade ohybu) presné lišty používané v doskách stredových adaptérov v.1

Podstavce ZIF (Zero Insertion Force) typu Clamshell eliminujú potrebu spájkovania systému s cieľom jeho naprogramovania.

Použité vysoko kvalitné podstavce ZIF (0.5OTS01) s kolíkmi typu dual clamp zachytávajú obvody zhora aj zdola.

Odporúča sa najmä na časté (profesionálne) programovanie nových aj demontovaných obvodov.

Používanie adaptérov je veľmi jednoduché a obmedzuje sa na:

- umiestnenie systému do podstavca ZIF TSOP56 príslušného adaptéra (typ požadovaného adaptéra je viditeľný v záložke „Device Info“ po výbere konkrétnej pamäte)

- umiestnenie adaptéra do stojana programátora

- spojenie adaptéra priloženou páskou s 16-pinovým konektorom ISP programátora XGecu T48.

Vývody: TSOP 56 -->PDIP48+16-pin - určené iba pre programátor T48 (nepasuje na TL866x, T56 ani na žiadny iný programátor)

Označenie XGecu: ADP_F56_EX-A-B-C v2

Predmetom predaja je iba adaptér. Pamäť a programátor na obrázku vyššie sú určené len na ilustračné účely.
