Súprava na prenos LAN + PoE po 2 kábloch 100Mbps do 1000 m

Sada konvertorov

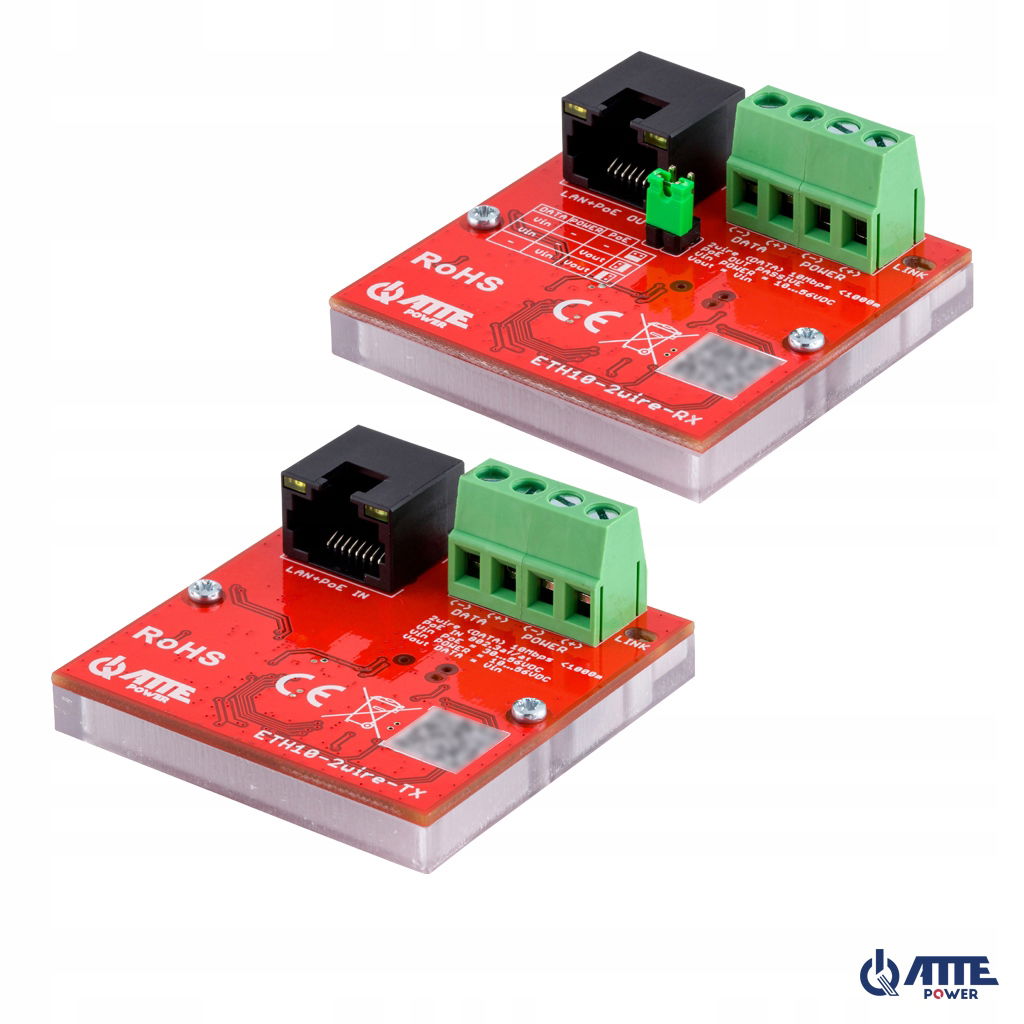

ETH-2wire-SET je sada aktívnych konvertorov na prenos dát z siete Ethernet a napájania PoE pomocou 2 káblov, napr. jeden pár UTP skrútených gombíkov.

Zariadenia umožňujú montáž kamier alebo iných IP zariadení PoE na miestach, kde je výmena existujúceho kabeláže nemožná alebo nerentabilná.

Modul ETH-2wire-TX je napájaný z akéhokoľvek prepínača PoE (port RJ45) a potom prostredníctvom 2 káblov, umožňuje obojsmernú sieťovú komunikáciu a napájanie modulu ETH-2wire-RX.

Maximálna dĺžka káblov v okruhu 2wire je 1000 m.

Maximálna vzdialenosť prenosu dát a napájania PoE je závislá od typu, dĺžky a prierezu použitých káblov. Veľký vplyv na stabilitu prenosu má prítomnosť iných káblov na káblovej trase a dodatočné nepriame spojenia. Najlepšie parametre a najväčší dosah prenosu je možné dosiahnuť použitím 2 samostatných skrútených káblov napr. jeden pár UTP skrútených skrutiek.

Kameru alebo iný prijímač PoE je možné pripojiť k portu RJ45 modulu ETH10-2wire-RX na konci linky. V prípade pripojenia prijímača k inému prepínaču alebo sieťovej karte bez podpory PoE je nevyhnutné vypnúť napájanie PoE vhodným nastavením prepojky na prijímači ETH10-2wire-RX.

V závislosti od zvoleného režimu prevádzky konvertorov môže byť ich napájanie a zariadenia k nim pripojené realizované niekoľkými spôsobmi. Pokročilá konfigurácia pre rôzne režimy prevádzky, realizovaná pomocou prepojok, je podrobne popísaná v návode na použitie zariadenia.

Polykarbonátové puzdro je premyslené riešenie, ktoré zabezpečuje izoláciu a čo najmenšie rozmery zariadenia. Malá veľkosť poskytuje široké možnosti výberu miesta montáže.

Technické údaje ETH‑2wire‑SET

• Porty LAN: 1 port RJ45 100Mbps
• Konektory:

  ✔ RJ-45

  ✔ Skrutková lišta - vodiče 0.32-3.3 mm2 (22-12 AWG)

• Funkcie portov ETH-2wire-TX:

  ✔ PoE IN (napájanie trate z radu PoE): PASSIVE (do 30 W), 802.3at (do 30 W), 802.3af (do 15

  ✔ PINY PoE: 1,2 (V+/-) 3,6 (V+/-) a/alebo 4,5 (V+/-) 7,8 (V+/-)

• Funkcie portov ETH-2wire-RX:

  ✔ PoE OUT (napájanie prijímačov PoE): PASSIVE

  ✔ PINY PoE: 4,5 (V+) 7,8 (V-)

• Funkcie portov ETH-2wire:

  ✔ POWER (napájanie): alternatívne napájanie trate, keď nie je k dispozícii PoE

  ✔ DATA (linka 2wire): prenos dát a napájania po 2 kábloch

• Signalizácia prevádzky:

  ✔ LED port RJ45 (žltý) - prítomnosť napájania

  ✔ LED port RJ45 (zelený) - link a prenos dát v LAN

  ✔ LED LINK (zelený) - link a prenos dát v 2Wire

• Napätie napájania:

  ✔ ETH-2wire-TX

  ✔ Vin PoE = 44 ... 56 VDC

  ✔ Vin POWER = 24 ... 56 VDC

  ✔ ETH-2wire-RX

  ✔ Vin = 24 ... 56 VDC

• Výstupné napätie: Vout = Vin
• Kontrola napájania:

  ✔ ETH-2WIRE-RX

  ✔ prepojky – podľa tabuľky konfigurácie uvedenej na štítku a v návode

• Príkon: 1,35 W (celá trať)
• Dĺžka kábla 2WIRE:

  ✔ Maximálna vzdialenosť ETH-2wire-TX od ETH-2wire-RX (konektory DATA):

  ✔ < 300 m - 2 samostatné skrútené vodiče, napr. 1 pár UTP

  ✔ 100 m – 2 samostatné neskrútiteľné vodiče, napr. OMY 2x0,75 mm

• Dĺžka sieťového kábla:

  ✔ < 100 m - vzdialenosť SWITCH PoE od ETH-2WIRE-TX

  ✔ < 100 m - vzdialenosť ETH-2WIRE-RX od prijímača PoE

• Zabezpečenie:

  ✔ LAN a DATA

  ✔ Ochrana proti prepätiu

  ✔ POWER

  ✔ Ochrana proti prepólovaniu

  ✔ Port PoE IN

  ✔ Ochrana proti preťaženiu na úrovni 0,6A

• Konštrukcia puzdra: Polykarbonát
• Stupeň ochrany: IP20
• Prevádzková teplota:-25°C...+65°C
• Rozmery:

  ✔ ETH-2WIRE-TX - 51 x 51 x 22 mm

  ✔ ETH-2WIRE-RX - 51 x 51 x 22 mm

• Hmotnosť:

  ✔ ETH-2WIRE-TX 0,025 kg

  ✔ ETH-2WIRE-RX 0,025 kg
