Sada s prepínačom PoE pre 5 Ip kamier IP-5-11-M2 Atte

Sada s prepínačom PoE pre 5 IP kamier IP-5-11-M2 ATTE

ATTE

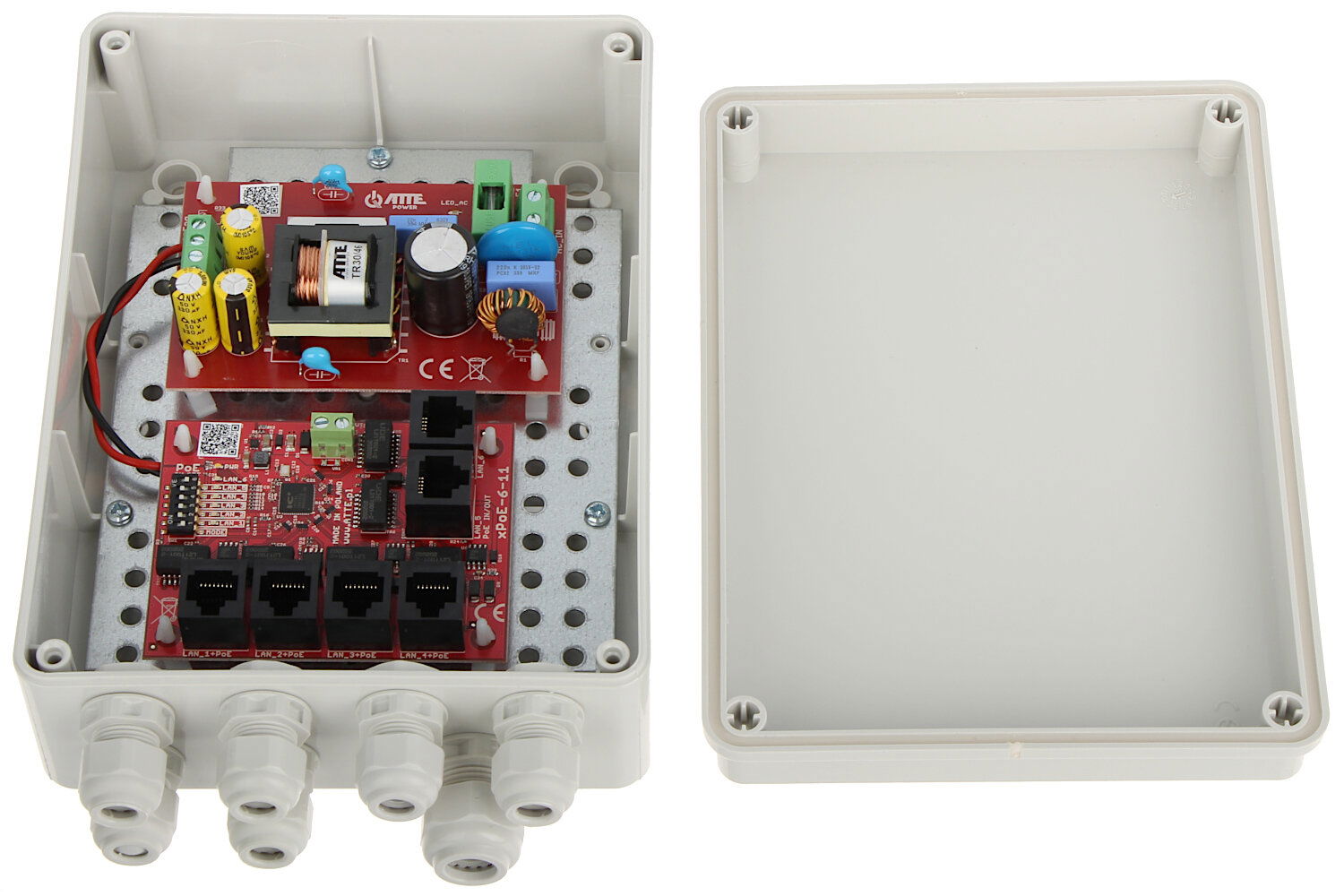

Sada pre 5 IP kamier, vo vonkajšom puzdre ABOX-M2, napájací zdroj 96 W, prepínač PoE 6 portový 10/100 Mbps (5xPoE + 1xUplink), elektronické poistky, režim Long Range, typ IP-5-11-M2

Najdôležitejšie vlastnosti a funkcie:

• možnosť napájania 5 prijímačov PoE 802.3at/af alebo PASSIVE
• možnosť prenosu dát na 280 m (v režime Long Range)
• elektronická poistka nezávisle od každého kanála PoE (auto návrat)
• možnosť vypnutia napájania na vybraných portoch PoE
• jasná optická signalizácia stavu napájania a prenosu dát
• až 60 W výkonu na porte LAN_5 PoE IN/OUT
• až 40 W výkonu na ostatných portoch PoE
• jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
• vysoká účinnosť napájacieho modulu (>90%)
• jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii
• jednoduché rozšírenie a škálovanie systému pomocou pridania ďalších prepínačov série xPoE / IP a IPB / IPUPS
• montáž modulov do akejkoľvek otvorenej časti montážneho plechu (rastrový systém)
• možnosť uchovania zásob káblov vo vnútri puzdra
• vstup káblami cez upínacie prvky namontované v puzdre: 6xM16 a 1xM20
• v balení sú 4 držiaky umožňujúce montáž puzdra bez narušenia stupňa ochrany IP56

IP-5-11-M2 je hotová súprava určená na napájanie systému priemyselnej televízie IP pozostávajúceho z 5 IP kamier. Elektronické zabezpečenie výstupov PoE zabezpečuje nepretržitú prevádzku celého systému pri skrate alebo preťažení jednotlivých napájacích odvetví a automatický návrat napätia po ústupe poruchy.

Súpravy s prepínačom PoE sú určené na spoluprácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3at/af a PoE PASSIVE. Prepínač umožňuje prácu v dvoch režimoch: štandardnom a predĺženom dosahu. Keď je prepínač Long Range v polohe OFF, všetky porty pracujú rýchlosťou 100 Mbps a ponúkajú dosah siete Ethernet až do 100 metrov. Po prepnutí dipswicha do polohy ON sa dosah zvýši na 280 metrov a rýchlosť na portoch od 1 do 4 sa zníži na 10 Mbps. Táto priepustnosť je dostatočná na efektívne ovládanie jednej kamery. V oboch režimoch je rýchlosť portov UpLink 5 a 6 100 Mbps.

Režim „Long Range“ umožňuje zvýšiť dosah prenosu až na 280 m pomocou štandardnej počítačovej krútenej dvojlinky UTP.

• Režim „STANDARD“ (MODE = OFF): ♦ LAN 1 ... LAN 4 - 10/100 Mbps PoE OUT, dosah až 100 m ♦ LAN 5 - 10/100 Mbps, PoE IN/OUT dosah až 100 m ♦ LAN 6 - 10/100 Mbps, dosah až 100 m

• Režim „LONG RANGE“ (MODE = ON): ♦ LAN 1 ... LAN 4 - 10 Mbps PoE OUT, dosah až 280 m ♦ LAN 5 - 10/100 Mbps, PoE IN/OUT dosah až 100 m ♦ LAN 6 - 10/100 Mbps, dosah až 100 m

Vďaka zapnutému režimu LongRange poskytujeme väčšiu flexibilitu pri rozmiestnení kamier. Zvýšenie vzdialenosti od prepínača umožňuje jednoduchšie pokrytie veľkej plochy bez nutnosti budovania ďalších distribučných miest.

Komentáre:

• V predvolenom nastavení je režim LongRange vypnutý
• Zmena režimov vyžaduje reštart napájania
• Odporúča sa vopred otestovať funkciu pred implementáciou
• Neexistuje žiadna izolácia portov VLAN – nerušená komunikácia medzi všetkými portami je narušená bez ohľadu na prevádzkový režim
• V prípade značných vzdialeností odporúčame napájať prepínač napätím 55 V z vyhradeného napájacieho zdroja APS-90-550-OF alebo pomocou meniča ASUC-100-550-OF v prípade vyrovnávacích súprav
• Vzdialenosť prenosu súvisí s použitým káblom, odporúča sa kábel Cat5e/6
• Použitie nekvalitných káblov alebo CCA priamo ovplyvňuje značné zníženie dosahu a obmedzený rozpočet PoE dodaného do kamery

Súprava obsahuje:

♦ 1 x puzdro ABOX-M2

♦ 1 x napájací zdroj APS-90-480-OF

♦ 1 x prepínač xPoE-6-11-OF

Technická špecifikácia:

Porty LAN 10 portov RJ45 (8xLAN+PoE 10/100Mbps, 2x Gigabit UpLink) Podporované prijímače PoE (štandard / maximálny výkon) 802.3af - až 15,4 W LAN_1...LAN_8 (Vin > 48VDC)

802.3at - až 30 W LAN_1...LAN_8 (Vin > 48 V DC)

PoE PASÍVNE - až 40W LAN_1...LAN_8

Výstupy PoE (štandard / režim napájania) LAN_1...LAN_8

PoE PASÍVNE, režim B (4.5+) (7.8-)

Zabezpečenie výstupov PoE (nadprúdové / proti skratu) LAN_1...LAN_8

Ochrana proti skratu 0,9 A, presná, rýchla, s vozidlom späť

Mikrospínače SW1 (DIP prepínač) prepínače 1...8 "PoE ON/OFF"

- napájanie PoE na portoch LAN_1...LAN_8

Sieťový napájací zdroj (typ / typ) impulzný SMPS / APS-90-480-OF Ochrana výstupu napájacieho zdroja (nadprúdový / proti skratu) 9A,elektronické (po skrate môže byť potrebný reštart napájacieho zdroja) Tepelná ochrana napájacieho zdroja TSD (thermal shutdown) 130 °C,vyžaduje reštart Rozsah vstupného napätia napájacieho zdroja /ochrana vstupu 190...260VAC / T3,15A tavná poistka F1 Výstupný výkon napájacieho zdroja (nepretržitý) 96W Účinnosť napájacieho zdroja 92% @90W Výstupné napätie napájacieho zdroja (napájania PoE kamier) 48V +/-2% Montáž krytu na stenu,montážne držiaky Montáž zariadení vo vnútri puzdra systémové otváranie 4,8 mm v rastri 10,8 mm Rozsah pracovných teplôt -25°C...+50°C Kryt (typ /materiál / farba / ochrana / káblové priechodky) ABOX-L2 /plast / RAL7035 sivý / tlmivky 10xM16 a 1xM20 Rozmery /čistá hmotnosť / stupeň ochrany 240x190x90 mm / 1 kg / IP56

• :
