BGA0000056

Sada 25 univerzálnych sitiek na reballing BGA

na priame vykurovanie

+ 10 balení olovených guličiek BGA PMTC Sn63Pb37!

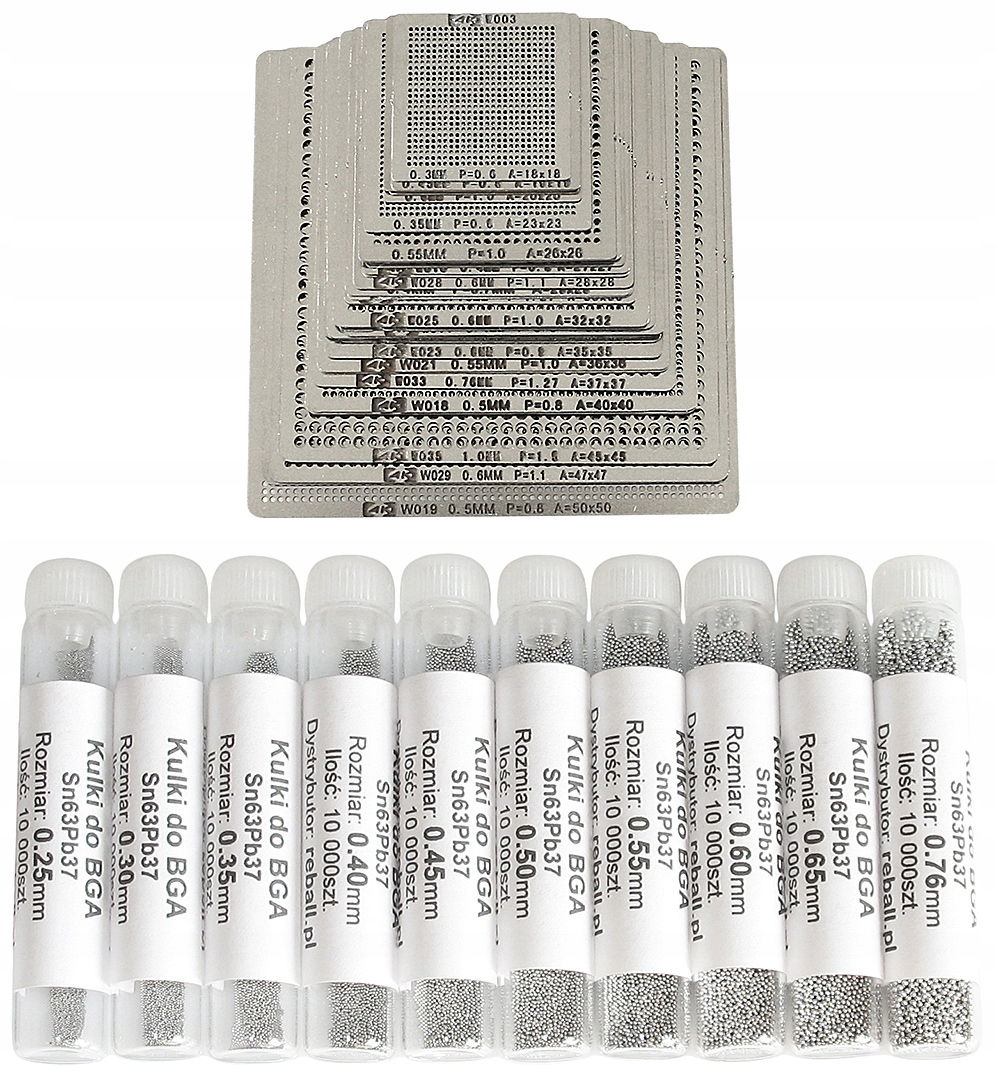

Sada 27 univerzálnych sitiek umožňuje regeneráciu spojenia s podkladom pre širokú škálu populárnych BGA obvodov s rovnomerným rastrom, čo je obzvlášť dôležité pre RTV servisy, kde je výber špeciálnych sitiek vyskytujúcich sa v tejto oblasti veľmi chudobný.

Súčasťou balenia sú nasledujúce univerzálne sitá:

1. ✅ 0,25 mm raster = 0,5 mm veľkosť = 25 x 25 mm
2. ✅ 0,25 mm raster = 0,5 mm veľkosť = 29 x 29 mm
3. ✅ 0,30 mm raster = 0,5 mm veľkosť = 26 x 26 mm
4. ✅ 0,30 mm raster = 0,5 mm veľkosť = 32 x 32 mm
5. ✅ 0,30 mm raster = 0,6 mm veľkosť = 24 x 24 mm
6. ✅ 0,35 mm raster = 0,60 mm veľkosť = 29 x 29 mm
7. ✅ 0,35 mm raster = 0,65 mm veľkosť = 23 x 23 mm
8. ✅ 0,40 mm raster = 0,8 mm veľkosť = 24 x 24 mm
9. ✅ 0,45 mm raster = 0,8 mm veľkosť = 37 x 37 mm
10. ✅ 0,50 mm raster = 0,78 mm veľkosť = 33 x 33 mm
11. ✅ 0,50 mm raster = 0,8 mm veľkosť = 23 x 23 mm
12. ✅ 0,50 mm raster = 0,8 mm veľkosť = 38 x 38 mm
13. ✅ 0,55 mm raster = 1,0 mm veľkosť = 33 x 33 mm
14. ✅ 0,60 mm raster = 0,9 mm veľkosť = 32 x 32 mm
15. ✅ 0,60 mm raster = 0,9 mm veľkosť = 35 x 35 mm
16. ✅ 0,60 mm raster = 1,0 mm veľkosť = 24 x 24 mm
17. ✅ 0,60 mm raster = 1,0 mm veľkosť = 29 x 29 mm
18. ✅ 0,60 mm raster = 1,0 mm veľkosť = 38 x 38 mm
19. ✅ 0,60 mm raster = 1,0 mm veľkosť = 44 x 44 mm
20. ✅ 0,60 mm raster = 1,1 mm veľkosť = 25 x 25 mm
21. ✅ 0,65 mm raster = 1,0 mm veľkosť = 44 x 44 mm
22. ✅ 0,65 mm raster = 1,1 mm veľkosť = 33 x 33 mm
23. ✅ 0,76 mm raster = 1,27 mm veľkosť = 28 x 28 mm
24. ✅ 0,76 mm raster = 1,27 mm veľkosť = 31 x 31 mm
25. ✅ 1,00 mm raster = 1,50 mm veľkosť = 45 x 45 mm

➡ Uvedená veľkosť je oblasťou na kulkovanie.

Súčasťou balenia sú aj BGA guličky:

1. ✅ 0.25 mm 10000ks PTMC olovené
2. ✅ 0.30 mm 10000ks PTMC olovené
3. ✅ 0.35 mm 10000ks PTMC olovené
4. ✅ 0.40 mm 10000ks PTMC olovené
5. ✅ 0.45 mm 10000ks PTMC olovené
6. ✅ 0.50 mm 10000ks PTMC olovené
7. ✅ 0.55 mm 10000ks PTMC olovené
8. ✅ 0.60 mm 10000ks PTMC olovené
9. ✅ 0.65 mm 10000ks PTMC olovené
10. ✅ 0.76 mm 10000ks PTMC olovené

POZOR:

➡ Maximálna teplota pre sitá určené na priame vykurovanie je to 280C.

➡ Pre guľôčky Sn63Pb37 je teplota roztoku ~190C.

➡ Prosím, nezabudnite na vhodný profil vykurovania systému BGA a sita zasypaného guličkami.

➡ Najprv postupne zahrejeme celok na 100-130 °C a až neskôr zahrejeme na rozpúšťanie a spojenie cínu s padákmi.

➡ Ak budú sitá bodovo vyhrievané (prehrievané) na jednom mieste, budú sa ohýbať (podobne ako laminát PCB)!

➡ Nie je to chyba všetkých sitiek, ale len nesprávne používanie!

✅ Potrebujete k tomu guličky alebo iné BGA príslušenstvo, pozrite si naše ďalšie aukcie.
