Sonel MPI-536 Merač elektrických parametrov s adaptérom na káble

Multifunkčný merač parametrov elektrických inštalácií a adaptér pre viacžilové káble

☑ Merač je určený na kontrolu domácich a priemyselných elektrických inštalácií. Pomocou prístroja je možné vykonať merania, ktorých výsledky určujú stav bezpečnosti inštalácie. Umožňuje to meranie parametrov ochrany proti úrazu elektrickým prúdom pomocou jedného univerzálneho zariadenia.

☑ V oblasti kontroly izolačného odporu má Sonel MPI-536 veľmi široké možnosti – jeho maximálne meracie napätie je až 2500 V.

☑ Diagnostiku izolácie podporujú grafy R(t)/U(t), R(t)/I(t), U(t)/I(t), I(U), dostupné po aj počas merania. Okrem toho prístroj vypočíta koeficienty absorpcie a teplotné koeficienty. Okrem toho Sonel MPI-536 umožňuje automatické meranie izolačného odporu 3-, 4- alebo 5-žilových káblov alebo káblov pomocou voliteľného adaptéra AutoISO-2500.

☑ Chcú skrátiť čas testovania a odstrániť nevyhnutné chyby pri spájaní, spoločnosť Sonel zaviedla adaptér vykonávajúci prepínanie medzi jednotlivými pármi žíl.

☑ Adaptér AUTO ISO 2500 slúži na meranie izolačného odporu káblov a viacžilových vodičov s meracím napätím do 2500 V.

☑ Použitie adaptéra eliminuje možnosť chyby a tiež výrazne skracuje čas potrebný na vykonanie meraní izolačného odporu medzi dvojicami žíl. Napr. Pre 4-žilové káble používateľ vykoná iba jednu spojovaciu činnosť (t. j. pripojí adaptér k objektu), a napriek tomu AutoISO-2500 zefektívni kríženie pre šesť po sebe nasledujúcich pripojení.

Čo je súčasťou súpravy?

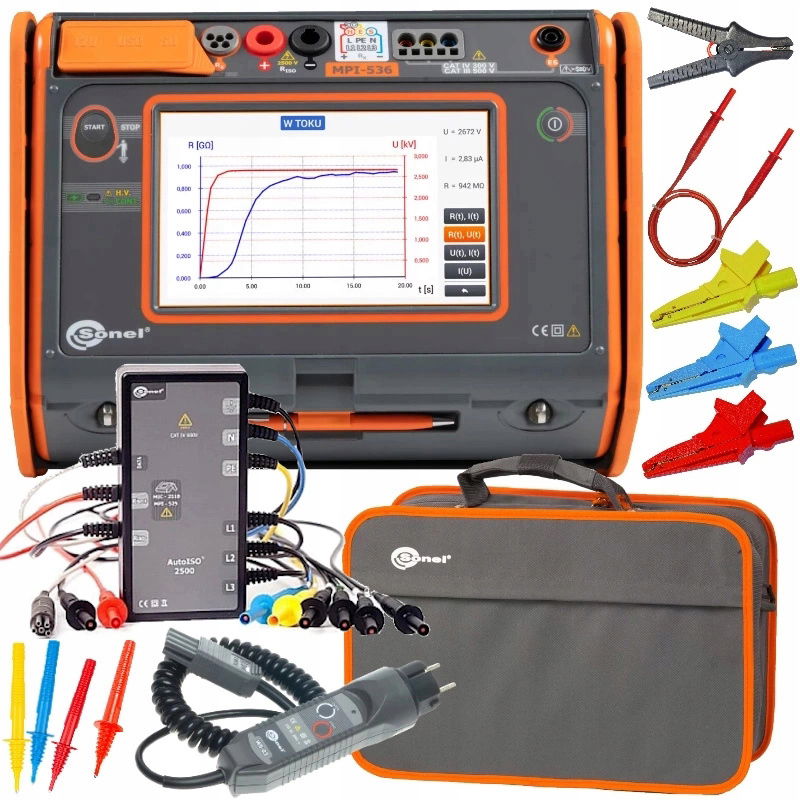

• 1 ks Merač MPI-536
• 1 ks Adaptér SONEL AutoISO-2500
• 3 ks Káble 1,2 m 1 kV (banánové zástrčky) červené, modré, žlté
• 2 ks Káble 1,8 m 5 kV (banánové zástrčky) červená/čierna tienená
• 2 ks Merací kábel na cievke na meranie uzemnenia 15 m a 30 m
• 1 ks Kábel rozhrania USB
• 3 ks Krokodíl 1 kV 20A červený, modrý, žltý
• 1 ks Kábel Uni-Schuko s možnosťou spúšťania merania (CAT III 300 V)
• 1 ks sonda 30 cm na zapichnutie do zeme
• 1 ks Postroj pre merač (typ L-2)
• 1 ks Puzdro L2
• 3 ks Ostrová sonda 1 kV (banánové hniezdo) červená / modrá / žltá
• 1ks Krokodylek 11 kV 32 A čierny
• 1 ks Sonda 5 kV (banánové hniezdo) červená
• Kalibračný certifikát
• Návod na použitie v poľštine

NAPÁJANIE:

• 1 ks Napájací kábel 230 V (konektor IEC C7)
• 1 ks Napájací zdroj pre merače (typ Z7)
• 1 ks Kábel na nabíjanie batérie z automobilovej zásuvky 12 V
• 1 ks Nádoba s akumulátorom Li-Ion 11,1 V 3,4 Ah

LINK na krátke video zobrazujúce celý obsah súpravy👉🏼 https://www.youtube.com/watch?v=REsBBmFN_78&t=6s

Kalibračný certifikát je dokument vydávaný bezplatne v procese výroby merača.

Potvrdzuje pridelenie metrologických vlastností a zachovanie konzistentnosti merania.

V kalibračnom certifikáte sa pod dátumom vydania dokumentu nachádza bodkované pole: „Dátum odovzdania do prevádzky“. Ide o pole ponechané pre používateľa prístroja, v ktorom by mal byť uvedený dátum nákupu.

Zadaný dátum nákupu možno použiť na stanovenie ďalšieho termínu kalibrácie na základe nasledujúceho odporúčania výrobcu:

Ďalšie vykonanie metrologického potvrdenia (kalibrácie) sa odporúča vykonať do 12 mesiacov od dátumu nákupu, najneskôr však do 24 mesiacov od dátumu výroby/kontroly.

Ďalšia metrologická kontrola je vykonávaná výskumným a kalibračným laboratóriom spoločnosti Sonel S.A. a vystavený dokument nesie názov – Osvedčenie o kalibrácii.

Špecialista na izolačný odpor

• Meranie izolačného odporu napätím 2,5 kV
• Vizualizácia RISO vo forme grafu
• Najväčší (7") dotykový panel na trhu – mimoriadna ergonómia a jednoduchosť ovládania
• Odnímateľná karta microSD – jednoduché zvýšenie kapacity pamäte
• Akumulátor Li-Ion – dlhšia prevádzka merača
• Meranie všetkých parametrov ochrany proti úrazu elektrickým prúdom – jeden prístroj namiesto niekoľkých
• Rýchle meranie skratovej slučky s vypínačom RCD bez spúšťania (až do niekoľkých sekúnd) – úspora času
• Autotesty – možnosť vykonávania automatických meraní v sekvencii – zjednodušenie meraní
• Rýchla cesta od merania k správe – úspora času

Prístrojom je možné vykonať všetky prijímacie merania elektrických inštalácií v súlade s platnými predpismi:

• Impedancia skratovej slučky (aj v obvodoch s vypínačmi RCD),
• Parametre ističov RCD
• Odpor izolácie
• Odpor uzemnenia (4 metódy merania + meranie odporu pôdy),
• Kontinuita ochranných a vyrovnávacích hovorov,
• Intenzita osvetlenia
• Test poradia fáz
• Test smeru otáčania motora.

✔ Kontrola bezpečnosti inštalácie

Vďaka prístroju je možné ovládať domáce a priemyselné elektrické inštalácie z hľadiska bezpečnosti. Merania je možné veľmi ľahko automatizovať prostredníctvom:

• skúmanie prúdových spínačov v režime Auto
• autotesty – teda ľubovoľne konfigurovateľné meracie sekvencie,
• použitie adaptéra AutoISO-2500 na testovanie izolačného odporu 3-, 4- a 5-žilových vodičov.

Kontrola správnosti vykonania spojov ochranného kábla

• Po pripojení merača, ako je na obrázku, dotknite sa dotykovej elektródy a počkajte približne 1 s. Ak sa zistí napätie na kábli PE, prístroj:

✅ zobrazí nápis PE! (chyba v inštalácii, PE kábel pripojený k fázovému káblu) a

✅ vygeneruje nepretržitý zvukový signál

Táto možnosť je dostupná pre všetky funkcie merania týkajúce sa vypínačov RCD a skratových slučiek s výnimkou merania ZL-N, L-L.

UPOZORNENIE

• Po zistení prítomnosti fázového napätia na ochrannom kábli PE je potrebné okamžite prerušiť merania a odstrániť chybu v inštalácii.
• Je potrebné sa uistiť, že počas merania stojíme na neizolovanom podklade. Izolovaný podklad môže spôsobiť nesprávny výsledok kontroly.
• Ak napätie na kábli PE prekročí prípustnú hodnotu (približne 50 V), merač túto skutočnosť signalizuje.

✔ Jednoduchosť čítania

• Zariadenie je vybavené farebným dotykovým LCD displejom s uhlopriečkou 7" a rozlíšením 800 x 480 pixelov. Veľká obrazovka znamená väčšie množstvo informácií dostupných počas používania merača. Priložený dotykové pero umožňuje prácu aj v dielektrických rukaviciach.

✔ Vstavaný systém pomoci

• V zariadení sa nachádzajú vstavané pomocné obrazovky s meracími schémami. Vďaka tomu je možné ľahko a rýchlo zistiť, ako spojiť daný systém v závislosti od typu vykonávaného merania.

VÝSTAVBA MPI 536

1. Zásuvka nabíjačky 12 V
2. USB konektor (komunikácia s PC)
3. USB konektor (pendrive)
4. Slot pre kartu microSD
5. Spustenie meracieho postupu
6. Dotyková elektróda
7. Signalizácia merania a stavu batérie
8. Dotykový displej
9. Ucho na zapínanie popruhov
10. Zapnutie a vypnutie merača
11. Zásuvka ES na meranie odporu uzemnenia a odporu pôdy
12. Meracia zásuvka
13. Meracia zásuvka R Iso
14. Re-zásuvka na meranie uzemnenia

< UL>

Technické údaje:

Bezpečnosť a podmienky používania

• Kategória merania podľa STN EN 61010: IV 300 V, III 500 V
• Stupeň ochrany: IP51
• Typ izolácie podľa STN EN 61010-1 a IEC 61557: dvojitá
• Rozmery: 288 x 223 x 75 mm
• Prevádzková teplota: 0...+45°C
• Teplota skladovania: -20...+60°C

Pamäť a komunikácia

• Pamäť výsledkov merania: neobmedzená
• Prenos výsledkov: USB 2.0

Ďalšie informácie

• Štandard kvality – spracovanie, návrh a výroba: ISO 9001
• Výrobok spĺňa požiadavky EMC (emisie pre priemyselné prostredie) podľa noriem: PN-EN 61326-1 PN-EN 61326-2-2

Špecifikácia

MERACIE FUNKCIE:

• A – Rozsah merania
• B – Rozsah zobrazenia
• C – Rozlíšenie
• D – Presnosť

6 – Odpor izolácie

• 6.1-Meracie napätie 10 V
• 6.2-Meracie napätie 50 V
• 6.3-Meracie napätie 100 V
• 6.4-Meracie napätie 250 V
• 6.5-Meracie napätie 500 V
• 6.6-Meracie napätie 1000 V
• 6.7-Meracie napätie 1500 V
• 6.8 – Meracie napätie 2500 V

7- Odpor ochranných a vyrovnávacích káblov

• 7.1Meranie kontinuity ochranných a vyrovnávacích spojov prúdom ±200 mA
• 7.2 – Meranie odporu malým prúdom

8- Intenzita osvetlenia

• 8.1Meranie v luxoch (lx)
• 8.2 – Meranie v stopokandeloch (fc)

9- Indikácia poradia fáz

Špecifikácia

MERACIE FUNKCIE:

• A – Rozsah merania
• B – Rozsah zobrazenia
• C – Rozlíšenie
• D – Presnosť

1- Impedancia skratovej slučky

• 1.1 – Skratová slučka ZL-PE, ZL-N, ZL-L
• 1.2 – Skratová slučka ZL-PE v režime RCD

2- Meranie parametrov RC vypínačov

Test vypnutia RCD a meranie času prevádzky tA meracieho prúdu 0,5 In, 1 In, 2 In, 5 In

• 2.1 – RCD všeobecného typu a krátkodobý
• 2.2 – selektívny RCD

3- Meranie prevádzkového prúdu RCD IA merací prúd 0,2 In...2,0 In

• 3.1 – pre sínusový diferenciálny prúd (typ AC)
• 3.2 – pre jednosmerný a 1-smerový diferenciálny prúd s podkladom 6 mA jednosmerného prúdu (typ A)
• 3.3 – pre jednosmerný diferenciálny prúd (typ B)

4- Uzemňovací odpor

• 4.1- 3- a 4-vodičová metóda
• 4.2- 3-vodičová metóda + kliešte
• 4.3- 2-kliešťová metóda

5- Odpor pôdy
