Sonel Sada Multifunkčný merač Príslušenstvo MPI-520 Program Sonel PE6

Sada Merač MPI-520+Program SONEL PE6

MPI-520+PE6

Profesionálne merania v dosahu vášho rozpočtu? Spoznajte všestranný merač Sonel MPI-520! Tento ľahko ovládateľný a zároveň pokročilý prístroj je ideálny pre začínajúcich inštalatérov aj skúsených odborníkov. Kombinuje funkcie viacerých zariadení, čo umožňuje presné meranie impedancie skratovej slučky (aj z RCD), uzemňovacieho odporu a parametrov prúdových spínačov (AC, A, B). Odolný kryt IP54 zaručuje spoľahlivosť aj v náročných podmienkach. Vďaka pamäti výsledkov a bezdrôtovému prenosu dát je práca ešte efektívnejšia.

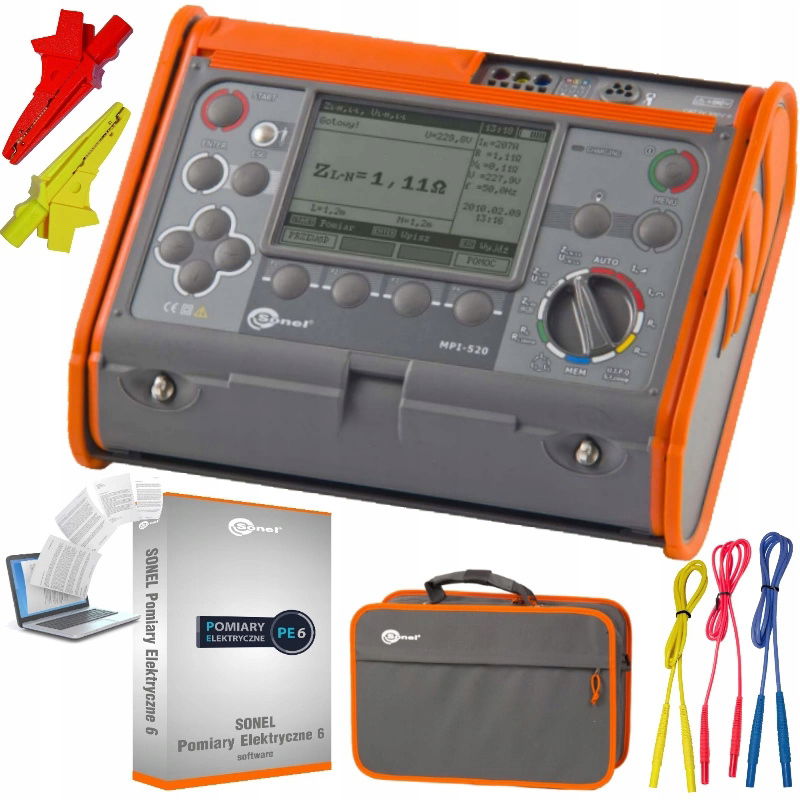

Súčasťou balenia je:

• 1 ks Merač parametrov elektrických inštalácií MPI-520
• 3 ks Kábel 1,2 m (banánové zástrčky) červený / modrý / žltý
• 2 ks Krokodylek 1 kV 20 A červený / žltý
• 3 ks Ostrová sonda 1 kV (banánové hniezdo) červená / modrá / žltá
• 1 ks Adaptér Uni-Schuko s možnosťou spúšťania merania (CAT III 300 V)
• 1 ks Merací kábel 15 m na cievke na meranie uzemnenia
• 1 ks Merací kábel 30 m na cievke na meranie uzemnenia
• 2 ks Sonda 30 cm na zapichnutie do zeme
• 1 ks USB kábel rozhrania
• 1 ks Kontajner na batérie 4xLR14
• 1 ks Postroj pre merač (typ L-2)
• 1 ks Puzdro L2
• Kalibračný certifikát
• Návod na obsluhu v poľštine
• Licencia programu na vytváranie meracích protokolov PE6

Kalibračný certifikát je dokument vydávaný bezplatne v procese výroby merača.

Potvrdzuje pridelenie metrologických vlastností a zachovanie konzistentnosti merania.

V kalibračnom certifikáte sa pod dátumom vydania dokumentu nachádza bodkované pole: „Dátum odovzdania do prevádzky“. Ide o pole ponechané pre používateľa prístroja, v ktorom by mal byť uvedený dátum nákupu.

Zadaný dátum nákupu možno použiť na stanovenie ďalšieho termínu kalibrácie na základe nasledujúceho odporúčania výrobcu:

Ďalšie vykonanie metrologického potvrdenia (kalibrácie) sa odporúča vykonať do 12 mesiacov od dátumu nákupu, najneskôr však do 24 mesiacov od dátumu výroby/kontroly.

Ďalšia metrologická kontrola je vykonávaná výskumným a kalibračným laboratóriom spoločnosti Sonel S.A. a vystavený dokument nesie názov – Osvedčenie o kalibrácii.

Hlavné výhody a funkcie

✔ Všestrannosť merania: Umožňuje vykonávať všetky prijímacie merania elektrických inštalácií v súlade s normou PN-EN 61557 a spája funkcie viacerých zariadení.

✔ Presné meranie skratovej slučky: Presné meranie impedancie skratovej slučky, aj v obvodoch s ističmi RCD, s automatickým výpočtom skratového prúdu.

✔ Komplexné testovanie RCD: Testovanie parametrov prúdových ističov typu AC, A a B s meraním prúdu a času prevádzky, ako aj dotykového napätia.

✔ Široký rozsah merania izolačného odporu: Možnosť merania izolačného odporu do 3 GΩ pri rôznych meracích napätiach (do 1000 V) s funkciou automatického vybíjania kapacity.

✔ Presné meranie uzemnenia a kontinuity: Meranie odporu uzemnenia 3-vodičovou metódou a kontinuity ochranných a vyrovnávacích spojov prúdom ≥200 mA.

✔ Bezpečnosť používania: Kontrola správnosti pripojenia PE dotykovou elektródou, ochrana pred napätím na objekte, detekcia výmeny vodičov L a N.

✔ Pohodlie a automatizácia práce: Automatické testovanie RCD, možnosť použitia adaptérov do zásuviek a testovanie izolácie viacžilových vodičov, autokalibrácia meracích káblov.

✔ Doplnkové funkcie: Meranie napätia a frekvencie siete, indikácia poradia fáz a s kliešťami – meranie prúdu, výkonu a niečohoφ.

✔ Pamäť a prenos dát: Možnosť uloženia 990 výsledkov a bezdrôtového (Bluetooth) alebo káblového (USB) prenosu do počítača.

✔ Odolná konštrukcia a zhoda s normami: Kryt so stupňom ochrany IP54, zhoda s normou PN-EN 61557 a vysoká meracia kategória (CAT IV 300 V, III 600 V), odporúčanie SEP.

Softvér užitočný pre zariadenie Sonel MPI-520

✔ SONEL ELEKTRICKÉ MERANIA 6 (súčasťou balenia)

• Pomáha vytvoriť protokoly z elektrických meraní
• Zjednodušuje proces vykonávania dokumentácie
• Automatizuje
• Drevitá štruktúra dokumentu

✔ SONEL READER – ZADARMO

• Zhromažďujte historické údaje a porovnajte ich s aktuálnymi výsledkami prenesenými z rozsiahlej pamäte merača.
• Umožňuje prenos dát do počítača, ich zápis do populárnych formátov a tlač.
• Sledujte pokrok v degradácii izolácie
• Naplánujte si rekonštrukčné práce.

Funkcie merania:

• Impedancia skratovej slučky:

  Skratová slučka ZLoE ZL+ Z14: 0,13 ...1999 (podľa IEC 61557), rozsah zobrazenia 0,00 ...1999, rozlíšenie od 0,01, presnosť (5% hmotnostného množstva + 3 číslice). ;

  Skratová slučka ZLOE v režime RCD: od 0,50 ...1999 (podľa IEC 61557), rozsah zobrazenia 0,00 ...1999, rozlíšenie od 0,01, presnosť od (6% w.m.m. + 5 číslic). ;

• Meranie parametrov vypínačov RCD:

  Test vypnutia RCD a meranie času prevádzky (tA), meracieho prúdu 0,5, 1, 2, 5, In:;

  Meranie pracovného prúdu RCD IA, merací prúd 0,2, 0,4, 0,6, 0,8, 1,0, 1,1, 1,2, 1,3, 1,4, 1,5, In:

• Uzemňovací odpor:

  3-vodičová metóda: od 0,5 ...1,99 k (podľa IEC 61557-5), rozsah zobrazenia 0,00 ...1,99 k, rozlíšenie od 0,01, presnosť od (2% w.m. + 3 číslice). ;

• Odpor izolácie:

  Meracie napätie 50 V: 50 k.. .250 M (podľa IEC 61557-2), rozsah zobrazenia 0 k.. 250 M, rozlíšenie od 1 k, presnosť od (3% hmotnostného množstva + 8 číslic). ;

  Meracie napätie 100 V: 100 k.. .500 M (podľa IEC 61557-2), rozsah zobrazenia 0 k.. 500 M, rozlíšenie od 1 k, presnosť od (3% hmotnostného množstva + 8 číslic). ;

  Meracie napätie 250 V: 250 k.. .999 M (podľa IEC 61557-2), rozsah zobrazenia 0 k.. 999 M, rozlíšenie od 1 k, presnosť od (3% hmotnostného množstva + 8 číslic). ;

  Meracie napätie 500 V: 500 k.. .2,00 G (podľa IEC 61557-2), rozsah zobrazenia 0 k.. 2,00 G, rozlíšenie od 1 k, presnosť od (3% w.m. + 8 číslic). ;

  Meracie napätie 1000 V: 1000 k.. .3,00 G (podľa IEC 61557-2), rozsah zobrazenia 0 k.. 3,00 G, rozlíšenie od 1 k, presnosť od (3% w.m. + 8 číslic). ;

• Odpor ochranných a vyrovnávacích káblov:

  Meranie kontinuity ochranných a vyrovnávacích spojení prúdom 200 mA: 0,12 ...400 (podľa IEC 61557-4), rozsah zobrazenia 0,00 ...400, rozlíšenie od 0,01, presnosť (2% hmotnostné + 3 číslice). ;

  Meranie odporu malým prúdom: 0,0 ...1999 , rozsah zobrazenia 0,0 ...1999 , rozlíšenie od 0,1 , presnosť (3% v m.m. + 3 číslice). ;

• Indikácie poradia fáz: zhodné, opačné, napätie ULL: 95 V. 500 V (45 Hz...65 Hz).

• Meranie výkonu:

  Zdanlivý výkon (S): 0,0 VA. 200 000 VA, rozlíšenie od 0,1 VA, presnosť od (7% w.m. + 3 číslice). ;

  Aktívny výkon (P): 0,0 W. 200 000 W, rozlíšenie od 0,1 W, presnosť od (7% w.m. + 3 číslice). ;

  Pasívny výkon (Q): 0,0 var... .200 000 var, rozlíšenie od 0,1 var. ;

Ostatné technické údaje:

• Kategória merania podľa STN EN 61010: IV 300 V, III 600 V.

• Stupeň ochrany: IP54.

• Typ izolácie podľa STN EN 61010-1 a IEC 61557: dvojitá.

• Rozmery: 288 x 223 x 75 mm.

• Hmotnosť merača: cca. 2,2 kg.

• Teplota prevádzky: 0...+50 °C.

• Teplota skladovania: -20...+70°C.

• Vlhkosť: 20...90%.

• Nominálna teplota: 232 °C.

• Referenčná vlhkosť: 40%...60%.

• Pamäť výsledkov meraní: 990 buniek, 57 500 záznamov.

• Prenos výsledkov: USB 2.0, rádiový.

• Štandard kvality spracovania, návrhu a výroby: ISO 9001.

• Výrobok spĺňa požiadavky EMC (emisie pre priemyselné prostredie) podľa noriem: PN-EN 61326-1, PN-EN 61326-2-2.

KONŠTRUKCIA MERAČA PARAMETROV INŠTALÁCIE

• 1- Zásuvka nabíjačky a USB pod posuvnou klapkou
• 2- Meracie zásuvky
• 3- Zásuvka meracích klieští
• 4- Zapnutie a vypnutie napájania merača
• 5- MENU – výber ďalších nastavení merača
• 6- Zapnutie a vypnutie podsvietenia displeja
• 7-otočný prepínač funkcií
• 8 a 10- Ucho na zapínanie popruhov
• 9- Klávesy na ovládanie displeja
• 11- Posun/výber vpravo/vľavo, hore/dole
• 12- ESC – návrat na predchádzajúcu obrazovku, výstup z funkcie
• 13- Schválenie výberu
• 14 – Dotyková elektróda
• 15- Spustenie meracieho postupu
• 16- Zásuvka nabíjačky
• 17- USB konektor

Porovnanie meračov MPI

Označenia v tabuľke

1. Meracie napätie [V]
2. Rozsah merania
3. Napájanie
4. Pamäť (počet záznamov)
5. Funkcia merania odporu uzemnenia
6. Možnosť rozšírenia o sondu luxmetra

Špecifikácia

Označenia v tabuľke:

• 1- Rozsah merania
• 2- Rozsah zobrazenia
• 3- Rozlíšenie
• 4- Presnosť

A – Odpor uzemnenia

• A1 – 3-vodičová metóda

B – Odpor izolácie

• B1-Meracie napätie 50 V
• B2-Meracie napätie 100 V
• B3 - Meracie napätie 250 V
• B4-Meracie napätie 500 V
• B5 - Meracie napätie 1000 V

C – Odpor ochranných a vyrovnávacích káblov

• C1 – Meranie kontinuity ochranných a vyrovnávacích spojení prúdom ±200 mA
• C2 – Meranie odporu malým prúdom

D – Indikácie poradia fáz

E – Meranie výkonu

Špecifikácia

Označenia v tabuľke:

• 1- Rozsah merania
• 2- Rozsah zobrazenia
• 3- Rozlíšenie
• 3 - Presnosť

A-Impedancia skratovej slučky

• A1- Skratová slučka ZL-PE, ZL-N, ZL-L
• A2- Skratová slučka ZL-PE v režime RCD

B- Meranie parametrov vypínačov RCD, Test vypnutia RCD a meranie času prevádzky tA meracieho prúdu 0,5 IΔn, 1 IΔn, 2 IΔn, 5 IΔn

• B1 – RCD všeobecného typu a krátkodobý
• B2 – selektívny RCD

C – Meranie prevádzkového prúdu RCD IA merací prúd 0,2 IΔn...2,0 IΔn

• C1 – pre sínusový diferenciálny prúd (typ AC)
• C2 – pre jednosmerný a 1-smerový diferenciálny prúd s podkladom 6 mA jednosmerného prúdu (typ A)
• C3 – pre jednosmerný diferenciálny prúd (typ B)
