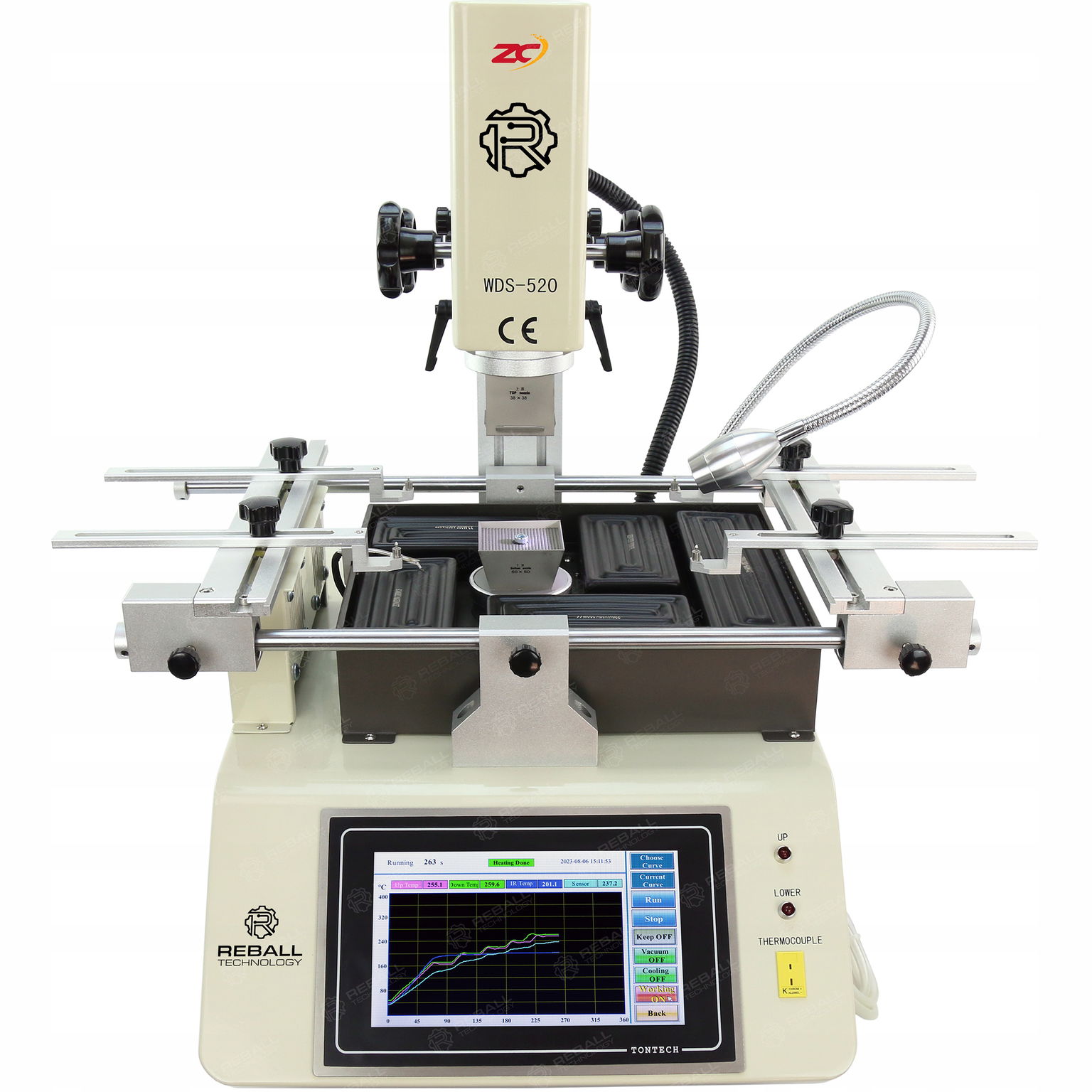

SPÁJKOVACIA STANICA WISDOMSHOW WDS-520 3800W

S TROMI VYKUROVACÍMI ZÓNAMI 2xHR+IR A DOTYKOVÝM OVLÁDAČOM LCD 7"

Integrovaný systém opravy BGA WISDOMSHOW WDS-520 s výkonom 3800 W je profesionálne a moderné riešenie na demontáž a montáž systémov BGA, uBGA, BGA, CSP, SMD, mikro SMD, LGA, CCGA, CBGA, CCGA, QFN, MLF, PGA pre servisy spotrebnej, lekárskej, telekomunikačnej, automobilovej elektroniky.

Zariadenie je navrhnuté na opravu základných dosiek osobných a priemyselných počítačov, grafických kariet, notebookov, konzol, mobilných telefónov, modulov a ovládačov automobilov vyrobených technológiou oloveného aj bezolovnatého spájkovania.

Vysoký výkon a efektívny chladiaci systém zabezpečujú efektívnu prevádzku a skrátenie času pôsobenia vysokej teploty na dosku na minimum.

Charakteristickými vlastnosťami stanice WDS-520 sú:

• kompaktné rozmery stanice vzhľadom na výkon troch použitých vykurovacích zón,
• vysoký vykurovací výkon 3800 W zabezpečujúci prácu s akýmkoľvek typom BGA systémov,
• vysokokvalitné infračervené žiariče – zvýšenie teploty až na 3 °C/sek,
• možnosť nastavenia 8-minútovej teploty krokov pre každý profil vykurovania,
• veľká plocha určená pre PCB 295 x 280 mm vzhľadom na rozmery stanice,
• veľká plocha spodného IR ohrievača 273 x 210 mm vzhľadom na rozmery stanice,
• vstavaný cicavec,
• 3 vykurovacie zóny horná časť HR, spodná časť HR, spodná časť IR,
• všetky parametre stanice sú kontrolované a vizualizované z dotykového 7" LCD displeja
• vstup na externý snímač teploty, napr. systém BGA (súčasťou balenia),
• magnetické rýchlo vymeniteľné trysky hotair 58 mm,
• možnosť otáčania trysky hotair o 360° (trysky vyrobené z titánových zliatin),
• 4 dodatočné držiaky pre neštandardné dosky PCB,
• LED indikátory informujúce o prevádzke hornej a dolnej vykurovacej zóny,
• možnosť regulácie rýchlosti ventilátorov hotair.

Stanica umožňuje naprogramovať 20000 profilov vykurovania, sledovať ich priebežne a kedykoľvek zmeniť už nastavené parametre (aj počas vykurovania). Pre lepšie zabezpečenie konečného efektu je možné každý z profilov naprogramovať v 9 teplotných blokoch. Po dokončení procesu vykurovania je možné na displeji analyzovať celý priebeh profilu vykurovania.

Všetky parametre, t. j. nastavenú teplotu jednotlivých stupňov, čas ohrevu, rýchlosť nárastu teploty v priebehu času, je možné nastaviť nezávisle pomocou dotykového ovládacieho panela GKZN LCD Human-Machine Interaction (HMI) HD s uhlopriečkou 7".

Displej zobrazuje všetky parametre prevádzky stanice v reálnom čase vrátane grafickej vizualizácie stavu procesu vykurovania a zadaných aj dosiahnutých teplôt v grafoch.

Na obrazovke sú vizualizované a v číselnej forme uvedené nasledujúce teploty:

• teplota horného ohrievača HOTAIR
• teplota spodného ohrievača HOTAIR
• teplota spodného IR ohrievača
• reálna teplota pri BGA systéme

Stanica má tiež dodatočné LED osvetlenie.

Softvér stanice je vybavený funkciou „Hold“. V prípade jej spustenia stanica udržiava všetky teploty, ktoré dosiahla v danom okamihu, až do opätovného stlačenia tohto tlačidla. Funkcia je užitočná v prípade takéhoto spájkovania, ktoré sa pomerne ťažko topí pri teplotách považovaných za vhodné pre danú zliatinu.

Automatická stanica ochladzuje všetky 3 vykurovacie zóny a potom vypne ventilátory. Ochladzovanie zón je možné ovládať aj manuálne.

Na určenie presných teplôt v stanici boli použité presné termočlánky typu K s presnosťou +/- 2C pracujúce v uzavretej slučke.

Po dokončení každého procesu odspájkovania/spájkovania sa vygeneruje alarm.

V prípade výskytu príliš vysokých nekontrolovaných teplôt alebo možnosti prehriatia komponentov zabudovaná ochrana pred nadmerne vysokou teplotou zastaví celý proces a vypne elektrický obvod.

Na ľavej strane stanice sa nachádza veľmi výkonný priečny ventilátor, ktorý automaticky ochladzuje dosky PCB po odspájkovaní a spájkovaní. To zabraňuje procesom deformácie dosky PCB a chráni efekt reballingu BGA.

Hlavný držiak dosiek PCB je vybavený drážkami typu V, čo zabezpečuje rýchlu a stabilnú montáž dosiek a veľký rozsah nastavenia. Okrem toho sú v súprave štyri držiaky na neštandardné dosky PCB.

Na nasmerovanie horúceho vzduchu a ochranu susedných prvkov v stanici v hornej a dolnej časti boli navrhnuté magnetické trysky. Dýzy sa montujú veľmi jednoducho jednou rukou. Môžu byť nastavené a otáčané pod akýmkoľvek uhlom. V štandarde výrobca pridáva presné trysky 18x18, 28x28, 38x38, 50x50 mm.

K stanici sú v našej ponuke k dispozícii aj iné veľkosti trysiek hotair.

Okrem toho majú trysky špeciálne otvory, ktorými sa odvádza prebytočný horúci vzduch.

Stanica má vyhlásenie o zhode a označenie CE.

Technické údaje:

• Celkový výkon: 3800 W
• výkon horného vykurovacieho prvku hotair: 800 W
• výkon spodného vykurovacieho prvku hotair: 1200 W
• výkon spodného IR ohrievača: 4x300W + 600W (1800W)
• napájacie napätie: AC 220 V/230 V 50/60 Hz
• snímač teploty: snímač typu K (termočlánok) s presnosťou +/- 2C
• polohovanie (držiak PCB): drážka typu V
• min. veľkosť dosiek PCB: 3x3 mm
• max. rozmer dosiek PCB/PBA: 295 x 280 mm
• rozmer spodného IR ohrievača: 273 x 210 mm
• max. veľkosť hotairovej trysky: 50x50 mm
• rozmery stanice: 470 (š) x 480 (h) x 540 mm (v)
• ovládanie: farebný dotykový displej 7" HD HMI + PLC ovládač
• nadprúdová ochrana: poistka s charakteristikou C32.
• čistá hmotnosť: 25 kg (brutto ~30 kg)

Súprava obsahuje:

1. Spájkovacia stanica WISDOMSHOW WDS-520.
2. Termočlánok typu K.
3. Poľsko a anglický návod na použitie.
4. Tri trysky horného ohrievača horúceho vzduchu (18x18, 28x28, 38x38) a dolná 50x50 mm.
5. Štyri držiaky na neštandardné dosky PCB + štyri montážne skrutky.
6. Náhradné koncovky pre podtlakový cicavec.
7. Štetec na roztieranie fluxu.

Pri o d b i o r z e o s o b i s t y m je školenie obsluhy stanice a procesu výmeny/opravy BGA/SMD systémov ZADARMO.
