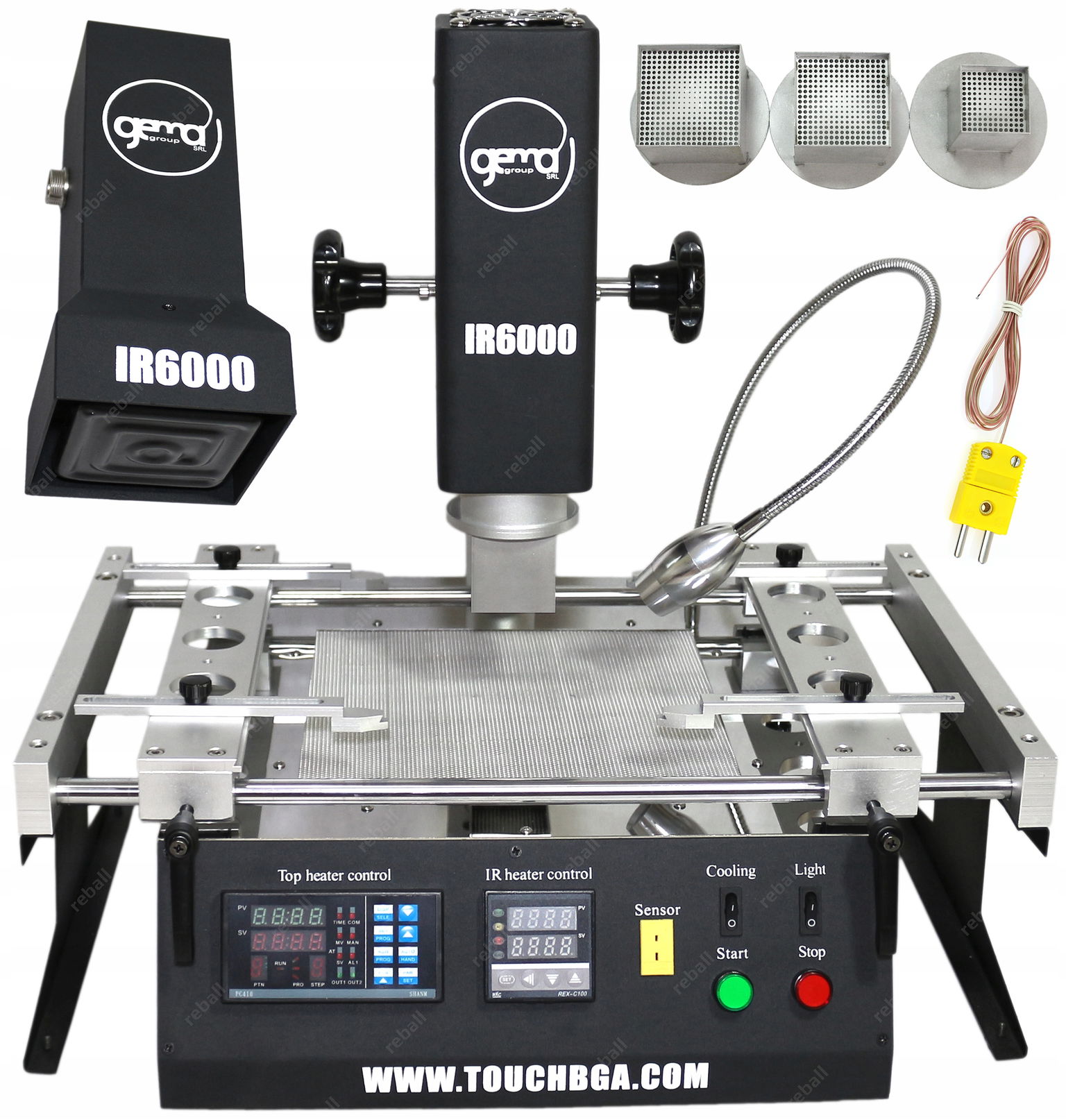

PROFESIONÁLNA SPÁJKOVACIA STANICA TOUCHBGA IR6000 + HR6000 2in1 3250W

MODEL S HORNÝM OHRIEVAČOM IR A HOTAIR A USB PORTOM

Spájkovacia stanica TOUCHBGA IR6000 2in1 je profesionálna stanica na demontáž a montáž systémov BGA, SMD, uBGA, CBGA, CCGA, CSP, QFN, MLF, PGA namontovaných pomocou olovenej a bezolovnatej technológie.

Stanica slúži na servis základných dosiek počítačov, notebookov, konzol, mobilných telefónov, navigácií, modulov a ovládačov automobilov a mnohých ďalších zariadení, vďaka čomu je dobre postavená vo všetkých elektronických alebo GSM servisoch.

Je to ideálna stanica ako prvý stroj v servise. Nie zriedkavo pracuje aj v duete s inými stanicami, čím zabezpečuje kontinuitu práce a pokrýva funkčnosťou širokého spektra zariadení, ktoré je možné opraviť.

Najnovší model stanice IR6000 je vybavený dodatočným horným ohrievačom s výkonom 1000 W (súčasťou balenia) a portom USB.

K dispozícii máme 2250 W celkového výkonu IR ohrievačov (dole 1800 W + hore 450 W) alebo 2800 W (dole 1800 W IR + hore 1000 W). Táto druhá možnosť sa odporúča najmä pre menšie lamináty, ktoré sa vyskytujú napríklad v automobilovej elektronike alebo pre jemné a menšie modely BGA systémov.

Okrem toho je najnovší model stanice vybavený portom USB, preto nie je potrebné používať adaptéry RS232-USB. Ovládanie z úrovne PC umožňuje presnú kontrolu profilov vykurovania pomocou grafickej vizualizácie v grafe nastavenej a dosiahnutej teploty. Z softvérovej stránky je možné tiež zapnúť a vypnúť stanicu, načítať alebo prečítať daný otestovaný profil z pamäte programátora. Vhodný softvér je súčasťou balenia na CD.

Stanica IR6000 umožňuje nezávislé ohrievanie spájkovaného prvku zhora (tmavé infračervené alebo hotair) a zdola (tiež tmavé infračervené) s možnosťou vopred naprogramovania teploty. Môžeme napríklad „Položte“ guľôčky BGA na systém pri zapnutom iba hornom ohrievači.

Teploty spodného a horného ohrievača sa čítajú na displejoch v reálnom čase.

Horný vykurovací prvok môže mať naprogramovaných až 10 profli po 8 krokov na každý z nich.

Každý z krokov (blokov nastavení) pozostáva z nasledujúcich parametrov:

• r – rýchlosť nárastu teploty v priebehu času,
• L – nastavenú teplotu,
• d – čas udržania teploty v danom kroku.

Spodný podhľadník môže mať vopred naprogramovanú teplotu, ktorú udržiava automaticky po jej dosiahnutí.

Reálne dosiahnuté teploty sú dané vďaka snímačom na ohrievači (spodná časť) a dodatočnej presnej a rýchlej termočlánkovej (horná) časti pripojenej k konektoru na prednom paneli stanice. V prípade pripojenia ohrievača typu hotair má svoju zabudovanú termočlánky a pripojený snímač teploty na prednej strane krytu stanice sa automaticky odpojí.

Zhrnutie: spodné a horné ohrievače sú ovládané nezávisle a koniec procesu spájkovania/odpájkovania je signalizovaný vhodným zvukovým signálom.

Horný vykurovací prvok má možnosť nastavenia vo vertikálnej aj horizontálnej polohe. Montáž dosiek sa vykonáva pomocou montážnych koľajníc, ktoré sú súčasťou balenia.

Okrem toho je stanica vybavená nastaviteľným LED podsvietením s dostatočným výkonom na osvetlenie pracovného priestoru.

Hlavný držiak dosiek PCB je vybavený drážkou typu V, čo zabezpečuje rýchlu a stabilnú montáž dosiek a veľký rozsah nastavenia.

Ochranu prvkov vo vnútri stanice pred teplom spodného ohrievača zabezpečuje hrubý plech s hrúbkou 2 mm a vetranie celej elektroniky, vetracie otvory na oboch stranách a výkonný ventilátor, ktorý funguje nepretržite po zapnutí napájania. Nameraná teplota pri programátoroch v okamihu, keď spodný ohrievač dosiahol 200 °C až 20 °C !!!

Súčasťou balenia sú magneticky upevnené 3 hotair trysky

Technické údaje:

• Celkový výkon všetkých vykurovacích prvkov: 3250 W
• Celkový vykurovací výkon pripojeného horného IR ohrievača: 2250 W
• Celkový vykurovací výkon pripojeného horného ohrievača HOTAIR: 2800 W
• Horný IR ohrievač: 450 W
• Horný ohrievač HOTAIR: 1000 W
• Spodná vyhrievacia jednotka: 1800 W (3x600 W)
• Max. rozmer systému: 80x80 mm
• Max. rozmer PCB: 400x305 mm
• Rozmer horného IR žiariča: 80x80 mm
• Veľkosť trysky HOTAIR: na výber
• Rozmer spodného ohrievača: 3ks 60x200 mm
• Rozmer spodnej vykurovacej plochy: 205x210 mm
• Kontrola horného ohrievača: PLC, presnosť 0.5% s alarmom (možnosť naprogramovania 10 profilov vykurovania)
• Kontrola spodného ohrievača: presný ovládač, presnosť 0,5% bez alarmu
• Odvetraný horný ohrievač: vypínač
• Odvetraný spodný ohrievač: po spustení zariadenia je trvalo zapnutý
• Komunikácia s PC: USB port (kábel je súčasťou balenia)
• Rozmery zariadenia (š/h) /vys. ): 450x340x430 mm
• Napájanie: 220V/230V 50/60 Hz
• Čistá hmotnosť: 12 kg

Súprava obsahuje:

• Spájkovacia stanica IR6000
• statív na držanie dosiek PCB + 4ry držiaky na neštandardné dosky
• horná ohrievačka IR + HOTAIR
• trysky HOTAIR: 3ks
• termočlánok K
• kábel pre komunikáciu s PC (USB)
• doska so softvérom na ovládanie stanice pomocou PC
• anglický návod, podrobné pokyny pre programátory ALTEC PC410, REX C-100
• návod poľsko + návod na programovanie 14 profilov (olovený, bezolovnatý proces, XBOX, PS3, reflow, „umiestňovanie“ čerstvých BGA guličiek) pre HR a IR ohrievače
• profily vykurovania pripravené na CD sú pripravené na načítanie do stanice pomocou priloženého softvéru.

Podpery pre neštandardné dosky PCB/PBA sú súčasťou balenia!

Možnosť zakúpenia dodatočných držiakov, ktoré zabezpečia väčšiu stabilitu PCB/PBA počas spájkovacích procesov.

Na požiadanie kupujúceho je možné naprogramovať si v stanici pred odoslaním vzorové spájkovacie profily.
