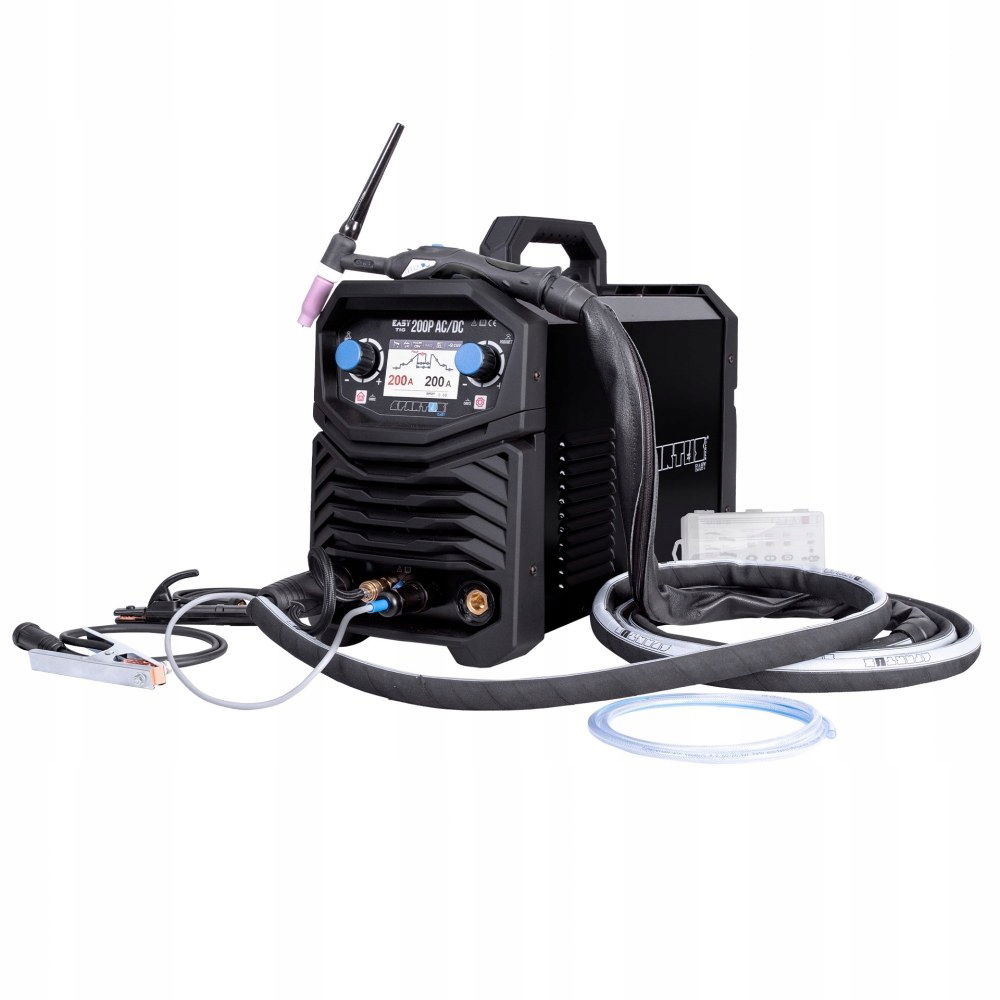

Spartus Invertorová zváračka EasyTIG 200P Ac/dc

SPARTUS EasyTIG 200P AC/DC

Značka: Spartus | Metódy zvárania: TIG AC/DC, MMA AC/DC| Napájanie: 230V | Zvárací prúd: 200A | Účinnosť: 35%

ŠTANDARDNÉ VYBAVENIE

• Spartus Zváračka EasyTIG 200P AC/DC
• TIG držiak SPE 17 1B 4 m
• TIG nevyhnutnosť s časťami do horáka
• Elektródový držiak
• Hmotnostný kábel
• Plynová hadica
• Návod na obsluhu

Ostatné príslušenstvo potrebné na plné využitie zváracieho stroja, ako napríklad:

• fľaša s plynom
• reduktor
• zváracie drôty
• prilba
• rukavice
• náhradné diely zváracieho držiaka

Môžete u nás nájsť ostatné aukcie alebo zváračku v súprave s uvedeným príslušenstvom.

SPARTUS® EasyTIG 200P AC/DC

Digitálne ovládaná invertorová zváračka, navrhnutá na základe tranzistorov IGBT a technológie PWM. Umožňuje zváranie metódami: TIG AC/DC a MMA AC/DC. Je napájaná z jednofázovej siete 230V.

Zariadenie umožňuje zapálenie oblúka dvoma metódami TIG HF a TIG Lift.

Navyše má zabudovanú funkciu zvárania pulzným prúdom, ktorá je mimoriadne užitočná pri spájaní veľmi tenkých prvkov.

Jednoduchý funkčný panel umožňuje presnú kontrolu všetkých najdôležitejších parametrov zvárania. Moderný displej pomocou grafu priebehu funkcie TIG uľahčuje správu pokročilých parametrov.

SPARTUS® EasyTIG 200P AC/DC je zariadenie navrhnuté a vyrobené s ohľadom na prácu v teréne. Napriek malým rozmerom a hmotnosti umožňuje pokročilé zváranie metódou TIG.

Príklady použitia: rekonštrukčné práce v teréne, dielenské práce, ľahké konštrukcie, údržba.

TECHNICKÉ ÚDAJE:

• Napájacie napätie: ~1× 230V ± 10% 50 / 60 Hz
• TIG zvárací prúd: AC HF 10 - 200A / AC Lift 30 - 200A / DC 10 - 200A
• Pracovný cyklus TIG: 35%
• Pre-plyn: 0 – 1s
• Post-plyn: 0.1 – 10 s
• Doba nábehu prúdu: 0 – 5 s
• Čas poklesu prúdu: 0 – 5 s
• TIG Pulz: áno
• Pulzný prúd: 10 – 200 A
• Šírka impulzu: 5 – 100 %
• Frekvencia pulzu: 0.5 - 200 Hz
• Frekvencia prúdu AC: 40 – 250
• Vyváženosť AC: 20 – 80%
• Režim prevádzky 2T/4T: áno
• Zapaľovanie oblúka: HF, bez HF
• MMA zvárací prúd: 10 – 200 A
• Arc Force: áno
• Hot Start: áno
• Voľnobežné napätie: 60 V
• Spotreba prúdu: TIG 36 / MMA 43A
• Koeficient výkonu (cosφ): 0.73
• Účinnosť η: 85
• Trieda izolácie: H
• Stupeň ochrany: IP21S
• Hmotnosť: 11
• Rozmery: 490 x 225 x 340 mm

TECHNOLÓGIA IGBT

Základom konštrukcie systému na spracovanie elektrickej energie zváracieho stroja sú elektronické systémy vyrobené technológiou IGBT umožňujúce prácu v rozsahu frekvencií nad 200 kHz.

STUPEŇ OCHRANY

IP určuje, do akej miery je zariadenie odolné voči vniknutiu pevných a vodných nečistôt dovnútra. IP21S znamená, že zariadenie je prispôsobené na prácu v uzavretých priestoroch.

OCHRANA PRED PREHRIATÍM

Modul IGBT je chránený pred prehriatím prostredníctvom ochrannej inštalácie, ktorá vypne obvod zvárania zariadenia. Po niekoľkých minútach dôjde k ochladeniu zváracieho stroja na teplotu umožňujúcu jeho opätovné samočinné zapnutie.

PRACOVNÝ CYKLUS

Pracovný cyklus je založený na 10-minútovom období. Pracovný cyklus 35% znamená, že po 3,5 minútach prevádzky zariadenia je potrebná 7,5-minútová prestávka. Pracovný cyklus 100 % znamená, že zariadenie môže pracovať nepretržite, bez prerušení.

MMA

Metóda, pri ktorej sa využíva obalená elektróda pozostávajúca z kovového jadra pokrytého obalom. Zvárač dodáva elektródu, keď sa taví do zváraného predmetu, tak, aby udržal oblúk s pevnou dĺžkou.

HOT START

Funkcia má za cieľ zabrániť prilepeniu elektródy na materiál a predstavuje veľké uľahčenie pri zapálení oblúka. V prípade zvárania drobných prvkov sa odporúča túto funkciu vypnúť, pretože môže spôsobiť vypálenie zváraného materiálu.

ARC FORCE

Umožňuje reguláciu dynamiky zváracieho oblúka. Skrátenie dĺžky oblúka je sprevádzané zvýšením zváracieho prúdu, čo spôsobuje stabilizáciu oblúka.

Zníženie hodnoty poskytuje mäkký oblúk a menšiu hĺbku zatavenia, zatiaľ čo zvýšenie hodnoty spôsobuje hlbšie zatavenie a možnosť zvárania krátkym oblúkom.

PRÚD DRŽANIA TELA 10-200A

Prúd zodpovedný za udržiavanie procesu zvárania, spodná hodnota prúdového impulzu. Uľahčuje kontrolu množstva tepla vstupujúceho do materiálu.

POČIATOČNÝ PRÚD

Prúd, ktorý sa objaví v obvode po stlačení tlačidla v rukoväti rukoväte. Čím vyšší je počiatočný prúd, tým ľahšie je zapáliť oblúk.

Pri zváraní tenkých plechov však príliš vysoká hodnota počiatočného prúdu môže viesť k spáleniu plechu. V niektorých režimoch zvárania prúd nerastie s cieľom zahriať zváraný prvok.

TIG AC/DC

Umožňuje zváranie metódou TIG striedavým prúdom. Je to potrebné na zváranie hliníka a jeho zliatin. MMA – funkcia umožňujúca zváranie metódou MMA, teda zváranie obalenou elektródou. Zvyšuje to možnosti aj univerzálnosť zariadenia.

ČAS PREDVÝTOKU PLYNU 0 – 1 s.

Čas od stlačenia tlačidla v rukoväti rukoväte a otvorenia plynového ventilu až do okamihu zapálenia oblúka. Zvyčajne by mal byť dlhší ako 0,5 s, aby sa dodal ochranný plyn do výstupu trysky horáka s cieľom zakryť miesto začiatku zvárania a volfrámovú elektródu.

ČAS ODTOKU PLYNU 0.1 – 10 s.

Čas od vypnutia oblúka po zatvorenie plynového ventilu s cieľom zakryť tuhnúce zváracie jazierko pred vzduchom a ochladzovať volfrámovú elektródu. Príliš krátky čas odtoku môže spôsobiť oxidáciu zvaru. Pri zváraní v režime TIG AC (striedavým prúdom) by mal byť tento čas dlhší.

ČAS NARASTAVENIA PRÚDU 0 – 5 s.

Čas nárastu prúdu zvárania od počiatočného prúdu po nastavenú hodnotu zváracieho prúdu.

ČAS KLESANIA PRÚDU 0 – 5 s.

Čas poklesu prúdu zvárania od nastavenej hodnoty po nulu alebo hodnotu prúdu krátera.

TIG PULZ

Funkcia má vplyv na tvar zvaru a sústredenie oblúka. Pulzné zváranie tiež umožňuje znížiť množstvo tepla dodávaného do materiálu a je použiteľné pri zváraní tenkých materiálov.

HF – BEZKONTAKTNÉ ZAPAĽOVANIE OBLÚKA

Zariadenie SPARTUS® EasyTIG 200P AC/DC je vybavené ionizátorom umožňujúcim bezkontaktné zapálenie oblúka.

FREKVENCIA PULSE 0.5 – 200 Hz

Frekvencia, s akou sa mení hodnota prúdového impulzu medzi zváracím prúdom a základovým prúdom.

FREKVENCIA PRÚDU AC 40 – 250

Funkcia užitočná pri zváraní hliníka. Čím vyššia je frekvencia, tým lepšia je kvalita zvaru a lepšie sústredenie oblúka.

VYVÁŽENIE PRÚDU AC 10 – 80%

Pomer trvania kladnej fázy prúdu k zápornej. Zníženie vyváženia spôsobuje zavedenie väčšieho množstva tepla do materiálu, čím sa dosiahne užší zvar a hlbšie zatavenie a zároveň sa znižuje tepelné zaťaženie volfrámovej elektródy.

Zvýšenie vyváženia spôsobuje zavedenie menšieho množstva tepla do materiálu, čím sa dosiahne lepšie čistenie, široká škára a plytšie zatavenie, ale výrazne zaťažuje volfrámovú elektródu.

ŠÍRKA PULZU 5 – 100 %

Doba trvania impulzu umožňuje reguláciu hĺbky zatavenia. Zvýšenie šírky zvyšuje hĺbku zatavenia, zníženie obmedzuje množstvo tepla vstupujúceho do materiálu, čím sa znižuje riziko prepálenia tenších plechov alebo menších prvkov.

REŽIM PREVÁDZKY 2T / 4T

2T - režim dvojtaktu - stlačením tlačidla v rukoväti rukoväte sa zapne ionizátor a zapáli sa oblúk. Zváranie sa vykonáva pomocou stlačeného tlačidla.

4T - Režim štvortaktu - stlačením tlačidla v rukoväti rukoväte sa ionizátor zapne a oblúk sa zapáli, potom je potrebné uvoľniť tlačidlo a vykonávať zváranie s uvoľneným tlačidlom. Opätovným stlačením tlačidla sa zváranie ukončí.

VÝBER TVARU VLNY PRÚDU AC

• Sínusová vlna -Klasická vlna, podobná transformátorovým zváracím strojom, uprednostňovaná staršími zváračmi.
• Obdĺžniková vlna - Univerzálny, najčastejšie používaný tvar vlny na zváranie každého materiálu. Vytvára viac tepla v oblasti zvárania, väčšie vkladanie ako ostatné tvary.
• Trojuholníková vlna – uprednostňuje sa najmä pri zváraní tenkých materiálov

PEVNÁ A ROBUSTNÁ KONŠTRUKCIA

Obal zariadenia je vyrobený z ľahkých a odolných kompozitov, odolných voči všetkým druhom mechanického poškodenia.

CHLADENIE

Zariadenie má chladiaci systém s ventilátorom, čo výrazne zvyšuje jeho výkon.
