Stereoskopický Trinokulárny Mikroskop 7-45 Zoom Na Spájkovanie A Kontrolu Hq

Rosfix Mercury S MSMS-T-PS1-O | Trinokular | Zoom 7-45x | Simul-Focal | WF10X/20 | Pracovná vzdialenosť 100 mm | Orange

✔ Profesionálny stereoskopický trinokulárny mikroskop zo série Orange PRO

✔ Optické zväčšenie 7x – 45x s presným zoomom 0,7x – 4,5x

✔ Vysokokvalitná optika Greenough – prirodzené farby a dokonalá ostrosť

✔ Trinokulárny ďalekohľad Simul-Focal – možnosť súčasného pozorovania a práce s kamerou

✔ Veľký pracovný priestor 100 mm s možnosťou rozšírenia – pohodlné spájkovanie a kontrola

✔ Ergonomická naklonená hlava 45°, regulácia dioptrií a široké zorné pole WF10X/20

✔ Stabilná, kompaktná základňa – ideálna pre servisné a laboratórne práce

✔ Farba Orange – charakteristický dizajn série Rosfix

✅ Séria Orange PRO – model Rosfix Mercury S MSMS-T-PS1-O

Stereoskopický trinokulárny mikroskop Rosfix Mercury S MSMS-T-PS1-O je kompaktný a profesionálny model z radu Orange , ktorý kombinuje špičkovú optiku Greenough s pevnou, ergonomickou konštrukciou. Ideálne pre elektronické servisy, kontrolu kvality, klenotnícke dielne a laboratóriá, kde je dôležitá presnosť, pohodlie a opakovateľnosť práce.

✳ Hlavné vlastnosti modelu Rosfix Mercury S:

✔ Precízna optika Greenough

Optický systém vyrobený z vysoko kvalitného skla s antireflexnými vrstvami zabezpečuje ostrosť, vysoký kontrast a vernú reprodukciu farieb v plnom rozsahu zväčšení.

✔ Optický zoom 0,7x – 4,5x (rozsah zväčšenia 7x – 45x)

Umožňuje plynulú reguláciu zväčšenia a jeho prispôsobenie skúmanému objektu.

✔ Trinokular Simul-Focal

Trinokulárna hlava s možnosťou simultánneho pozorovania cez okuliare a zaznamenávania obrazu kamerou C-Mount 25 mm (kamera je možné zakúpiť samostatne).

✔ Ergonomická konštrukcia

Sklon hlavy pod uhlom 45° zabezpečuje pohodlnú pracovnú polohu aj pri dlhodobej práci. Regulovateľný rozstup zreníc (52 – 80 mm) a dioptrie ±5 na oboch okuliaroch navyše zvyšujú komfort práce.

✔ Veľký pracovný priestor 100 mm

Umožňuje voľné manévrovanie s nástrojmi počas spájkovania, inšpekcie a servisných prác.

✔ Široké zorné pole vďaka okuliarom WF10X/20 mm

Umožňuje ľahkú orientáciu v pracovnom poli a pohodlné vykonávanie pozorovaní.

Greenough Optical System je jedným z najpopulárnejších optických systémov v stereoskopických mikroskopoch (bubnokulárnych a trinokulárnych).

✅ Ako funguje?

V systéme Greenough máme dve úplne nezávislé optické dráhy (po jednom pre každé oko). Každý z nich má vlastný objektív a hranoly, vďaka čomu získavame:

• skutočný priestorový obraz (3D),
• veľká hĺbka ostrosti,
• prirodzená perspektíva.

✅ Prečo sa používa?

• poskytuje vysoký kontrast a ostrosť obrazu,
• poskytuje stabilný, prirodzený obraz bez skreslenia,
• veľmi dobre funguje pri práci s montážou elektroniky, klenotníctvom, kontrolou kvality a laboratórnymi prácami,
• umožňuje pohodlnú a dlhú prácu bez únavy zraku

✳ Špecifikácia:

✔ Optický systém: Greenough optical system

✔ Uhol pohľadu: 12°

✔ Režim zväčšenia: Nepretržitý zoom

✔ Rozsah zväčšenia: 0.7x ~ 4,5x

✔ Optický zoom: 1:7.1

✔ Okuliare: WF10X20 mm

✔ Maximálne zorné pole: 20 mm

✔ Optická stopa objektívu: 4 prvky (bez ochranného skla)

✔ Zorné pole objektívu: 35 mm

✔ Pracovná vzdialenosť: 100 mm

✔ Priemer montážneho otvoru: 76 mm

✔ Rozstup zreníc: 55 – 75 mm

✔ Priemer tubusu okulára: 30 mm

✔ Cesta optického výstupu: 4/6 špeciálnych foriem

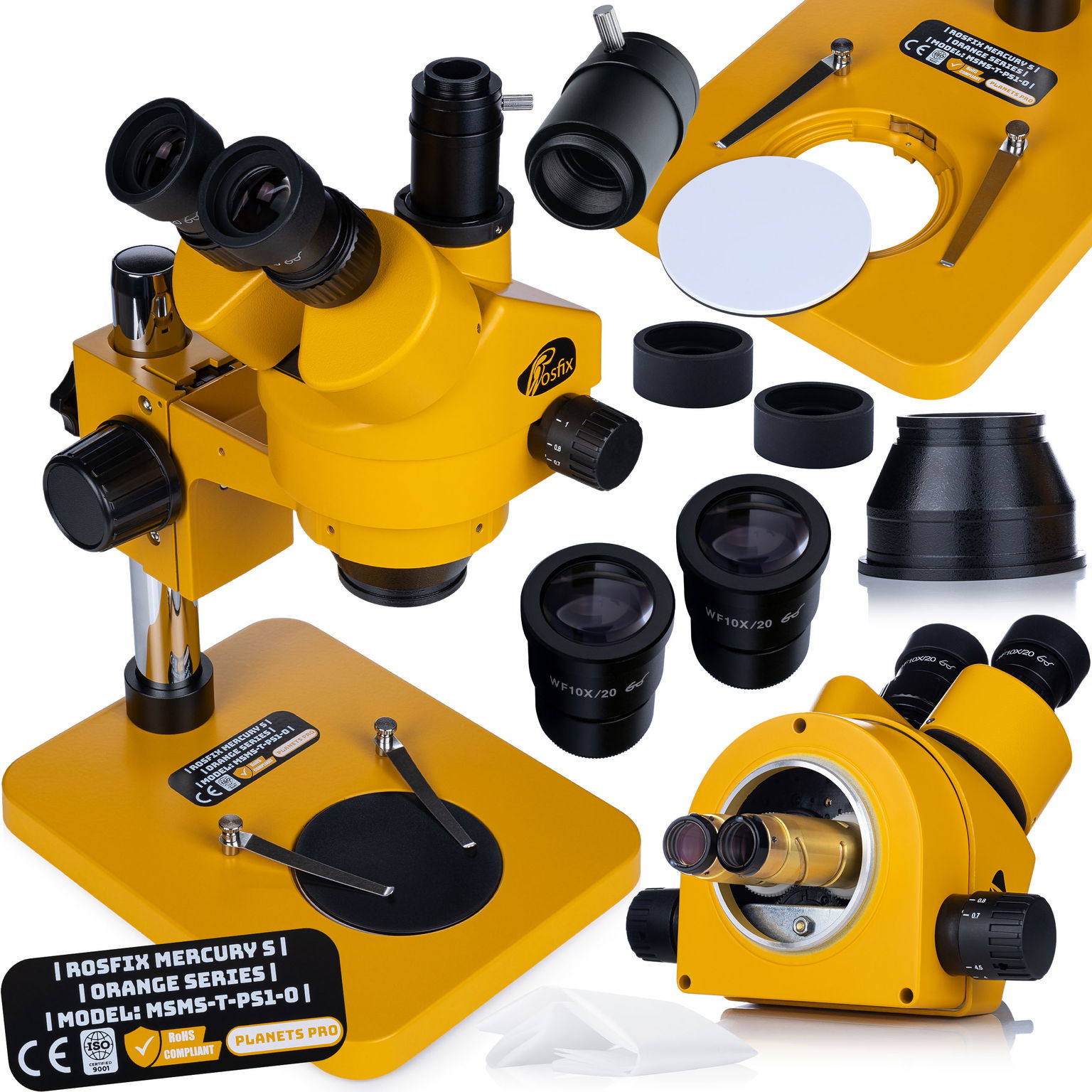

✳ Kompletná sada mikroskopu Rosfix Mercury S MSMS-T-PS1-O obsahuje:

✔ Trinokulárna hlava: Umožňuje súčasné pozorovanie cez dva okuliare a umožňuje montáž kamery na dokumentáciu a analýzu obrazu.

✔ Stabilná základňa mikroskopu: Zabezpečuje stabilitu a plynulé posúvanie mikroskopu, čo uľahčuje prispôsobenie pohľadu skúmaným vzorkám.

✔ Pilier, ktorý drží celú konštrukciu: Poskytuje pevnú oporu pre hlavu mikroskopu a zabezpečuje jeho stabilitu.

✔ Rameno nastavenia ostrosti (vzdialenosti): Umožňuje presné nastavenie ostrosti a vzdialenosti medzi šošovkami a skúmaným objektom.

✔ Upínací stojan: Umožňuje bezpečné a stabilné upevnenie ramena.

✔ Obal na mikroskop: Chráni mikroskop pred prachom a poškodením počas skladovania a prepravy.

✔ Gumové očné kryty: Zabezpečujú pohodlné používanie mikroskopu a chránia oči pred vonkajším svetlom.

✔ Okulár WF10X/20mm (2 kusy): Štandardné okuliare s 10-násobným zväčšením, ktoré umožňujú pohodlné a presné pozorovanie.

Vďaka kompletnému kompletu je mikroskop Rosfix Mercury Pro pripravený na prácu v rôznych profesionálnych aplikáciách. Ponúka pokročilé funkcie a možnosti, čo z neho robí nenahraditeľný nástroj pre výskumníkov, odborníkov z rôznych oblastí a študentov v procese učenia a objavovania mikrosveta.

Maximálne zväčšenie:

V závislosti od konfigurácie (štandardná, bez doplnkového príslušenstva):

Štandard: 0,7x – 4.5x (zoom) × 10x (okuliare WF10X) = 7x – 45x

Pri použití dodatočných šošoviek a okuliarov je možné:

Minimálne zväčšenie: až približne 3,5x

Maximálne zväčšenie: až 270x

(napr. objektív 2x × okuliare 30x × zoom)

✅ Možnosť rozšírenia pracovného priestoru – väčší komfort práce s nástrojmi

Štandardná pracovná vzdialenosť 100 mm je dostatočná na mnohé úlohy, ale pri práci s spájkovačkou, presnými nástrojmi alebo väčšími elektronickými prvkami je vhodné zväčšiť vzdialenosť medzi objektívom a predmetom.

Ako to urobiť?

➡ Použite dodatočný objektív 0,5x alebo 0,7x – namontovaný pred hlavným objektívom:

• objektív 0,5x zväčšuje pracovnú vzdialenosť až na 160 – 200 mm,
• Objektív 0,7x umožňuje dosiahnuť 130 – 150 mm.

Vďaka tomu získate:

• viac priestoru na manipuláciu s spájkovačkou, pinzetou alebo nástrojmi,
• menšie riziko náhodného poškodenia prvkov pod mikroskopom,
• väčší vizuálny komfort pri dlhšej práci

✅ Rozšírenie pracovného priestoru nevyžaduje výmenu hlavy – stačí utiahnuť šošovku pred objektívom a je hotovo. Je to veľmi populárne riešenie v elektronických servisoch, GSM servisoch, presných dielňach a pri manuálnych prácach pod mikroskopom.

Sumarizovať:

➡ Chcete pohodlne spájkovať pod mikroskopom?

Použite pomocný objektív 0,5x a získate viac miesta, lepšiu ergonómiu a väčšie pohodlie pri práci.

Ide o drobnú modifikáciu, ktorá výrazne zlepšuje funkčnosť mikroskopu v profesionálnych aplikáciách.

✳ Príklady použitia:

✔ Spájkovanie elektroniky: Vynikajúci nástroj na presnú kontrolu pri spájkovaní elektronických súčiastok.

✔ Priemyselná kontrola: Umožňuje podrobnú analýzu priemyselných prvkov s cieľom kontroly kvality a detekcie defektov.

✔ Kontrola počítačových častí: Používa sa na testovanie mikroelementov v počítačoch a elektronických zariadeniach.

✔ Kontrola telekomunikačného modulu: Umožňuje presné vyhodnotenie a diagnostiku telekomunikačných prvkov.

✔ Nástroj na učenie: Ideálny na vedecký výskum v školách a univerzitách, umožňuje študentom preskúmať mikroskopický svet.

✔ Laboratórne testy: Používa sa v laboratóriách na analýzu vzoriek a mikroorganizmov.

✔ Lekárska analýza: Používa sa na vyšetrenie tkanív a buniek v medicíne, podporuje diagnostiku a terapiu.

✔ Nástroj na školský výskum: Užitočné v školskom vzdelávaní, umožňujúce učenie prostredníctvom pozorovania mikrosveta.

✔ Testovanie hmyzu a rastlín: Umožňuje podrobné štúdium štruktúry a vlastností hmyzu a rastlín.

✔ Vyšetrenie kože: Používa sa v dermatológii na analýzu pokožky a patologických zmien.

✔ Kontrola textílií: Umožňuje posúdiť kvalitu tkanín a zistiť ich nedostatky.

✔ Kontrola šperkov: Slúži na preskúmanie detailov a kvality šperkov.

✔ Inšpekcie zbierok / mincí: Vynikajúci nástroj pre zberateľov na skúmanie detailov a autentickosti mincí a zberateľských predmetov.

✔ Kontrola tlače: Používa sa v tlačiarenskom priemysle na hodnotenie kvality tlačených materiálov.

✅ Rozdiel v rozsahu zväčšenia pri práci s kamerou:

Je potrebné mať na pamäti, že rozsah zväčšenia pri pozorovaní kamerou sa líši od rozsahu dostupného pri pozorovaní okuliarmi:

• Pre okuliare: štandardný rozsah zväčšenia je 7x – 45x (pri okuliaroch 10x).
• Pre kameru: rozsah optického zväčšenia na obrazovke v štandardnej konfigurácii je v rozmedzí 80x – 120x (v prepočte na zväčšenie obrazovky).

Tento rozdiel vyplýva z odlišnej konštrukcie optickej dráhy – kamera zaznamenáva obraz bez dodatočného zväčšenia okuliarov.

✅ Možnosť presnej korekcie zväčšenia kamery:

Aby ste používateľovi poskytli ešte väčšiu flexibilitu a prispôsobili obraz na obrazovke svojim vlastným potrebám, v súprave s mikroskopom Rosfix Mercury S získate:

✔ reduktor zväčšenia 0,35x (C-Mount 25 mm)

Vďaka použitiu tejto redukčnej šošovky:

• výrazne sa zvyšuje zorné pole na obrazovke,
• zmenšuje sa digitálne zväčšenie kamery,
• Obraz sa stáva prirodzenejším a čitateľnejším – podobným tomu, čo vidíte cez okuliare.

Reduktor 0,35x umožňuje pohodlne pracovať s kamerou aj na veľkých doskách PCB, kde je potrebná kontrola väčšej plochy bez straty kvality obrazu.
