Sada pre 5 IP kamier PoE prepínač 5P+1UP ATTE IP-5-11-L3

Sada pre 5 IP kamier, vo vonkajšom puzdre ABOX-L3, napájací zdroj 96 W

6-portový prepínač PoE 10/100Mbps (5xPoE + 1xUplink), elektronické poistky, režim Long Range, typ IP-5-11-L3

Popis produktu:

IP-5-11-L3 je hotová sada určená na napájanie systému priemyselnej televízie IP pozostávajúceho z 5 IP kamier. Elektronické zabezpečenie výstupov PoE zabezpečuje nepretržitú prevádzku celého systému pri skrate alebo preťažení jednotlivých napájacích odvetví a automatický návrat napätia po ústupe poruchy. Režim „Long Range“ umožňuje zvýšiť dosah prenosu až na 280 m pomocou štandardnej počítačovej krútenej dvojlinky UTP.

Najdôležitejšie vlastnosti a funkcie:

✅ možnosť napájania 5 prijímačov PoE 802.3at/af alebo PASSIVE

✅ možnosť prenosu dát na 280 m (v režime Long Range)

✅ elektronická poistka nezávisle od každého kanála PoE (auto návrat)

✅ možnosť vypnutia napájania na vybraných portoch PoE

✅ jasná optická signalizácia stavu napájania a prenosu dát

✅až 70 W výkonu na porte LAN_5 PoE IN/OUT

✅až 40 W výkonu na ostatných portoch PoE

✅jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov

✅ vysoká účinnosť napájacieho modulu (>90%)

✅ jednoduchý a rýchly servis inštalácie vďaka modulárnej konštrukcii

✅ jednoduché rozšírenie a škálovanie systému pomocou pridania ďalších prepínačov série xPoE / IP a IPB / IPUPS

✅ montáž modulov do ľubovoľnej otvorenej časti montážneho plechu (rastrový systém)

✅ kryt a puzdro spojené vlascom pre uľahčenie servisu

✅ možnosť uchovania zásob káblov vo vnútri puzdra

✅ vstup káblami cez gumové krytky namontované v puzdre: 5x29 mm

✅ možnosť vloženia káblov s zarobenými konektormi (po narezaní krytu)

✅Súčasťou balenia sú 4 držiaky umožňujúce montáž puzdra bez narušenia stupňa ochrany IP55

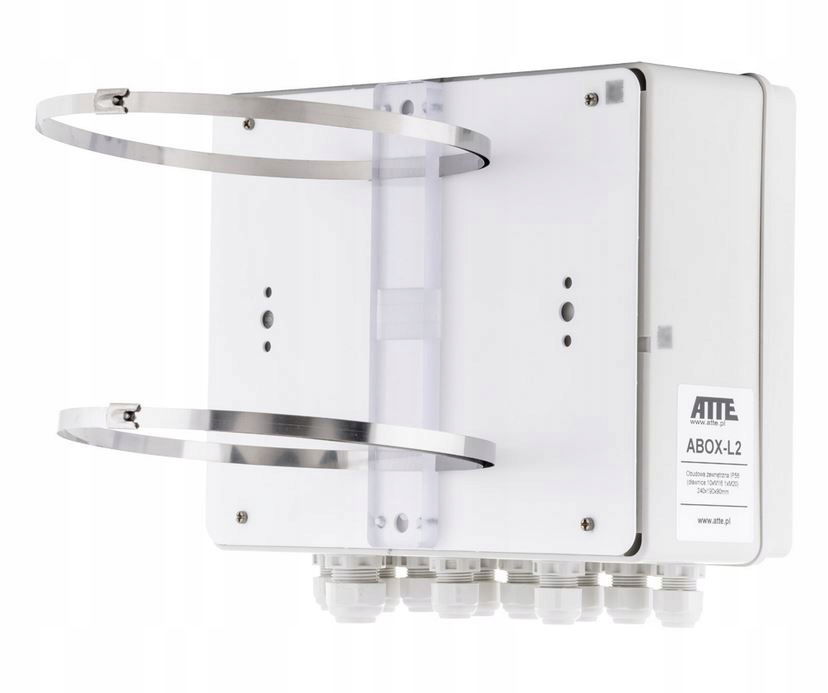

✅ voliteľný adaptér ADD-PMAL umožňuje jednoduchú montáž krytu na stĺpy alebo lampy (predáva sa samostatne)

Prípad

Vonkajšie kryty série ABOX predstavujú pohodlné riešenie problému ochrany zariadení a káblových spojení montovaných vo vonkajších podmienkach. Vysokokvalitný plast zabezpečuje odolnosť voči UV žiareniu a iným nepriaznivým poveternostným vplyvom. V ponuke dostupné modely boli vybavené montážnym plechom, ktorý má špeciálne otvory v rastri 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do akejkoľvek otvorenej časti montážneho plechu.

Technické údaje:

⏩ Porty LAN: 6 portov RJ45 10/100Mbps (5xLAN+PoE, 1xUplink)

⏩ Podporované prijímače PoE (štandard / maximálny výkon):

• 802.3af – až 15,4W LAN_1...LAN_5
• 802.3at – až 30W LAN_1...LAN_5
• PoE PASSIVE - do 70W LAN_5 / do 40W LAN_1...LAN_4

⏩ PoE výstupy (štandard / režim napájania):

• LAN_1...LAN_5
• PoE PASSIVE, mód B (4,5+) (7,8-)

⏩ Ochrana výstupov PoE (nadprúdová / proti skratu):

• LAN_1...LAN_4: 0,75A / elektronické (auto-návrat)

• LAN_5: 1,25A / elektronické (auto-návrat)

⏩ Mikrospínače SW1:

• prepínač 1 „MODE“ – režim prevádzky prepínača

• prepínače 2...6 "PoE ON/OFF" - napájanie PoE na portoch LAN_1...LAN_5

⏩ Režim prevádzky „Štandard“:

• prepínač 1 „MODE“ v polohe OFF
• LAN_1...LAN_6 – dosah až 100 m (10/100 Mbps)

⏩ Režim prevádzky „Long Range:

• prepínač 1 „MODE“ v polohe ON
• LAN_1...LAN_4 – dosah až 280 m (10 Mbps)
• LAN_5...LAN_6 – dosah až 100 m (10/100 Mbps)

⏩ Sieťový napájací zdroj (typ / typ): impulzový SMPS / APS-90-480-OF

⏩ Ochrana výstupu napájacieho zdroja (nadprúdová / proti skratu): 9A, elektronická (po skrate môže byť potrebný reštart napájacieho zdroja)

⏩ Tepelná ochrana napájacieho zdroja:TSD (thermal shutdown) 130°C, vyžaduje reštart

⏩ Rozsah vstupného napätia napájacieho zdroja / ochrana vstupu:180...240VAC / T3,15A tavná poistka F1

⏩ Výstupný výkon napájacieho zdroja (kontinuálny): 96 W

⏩ Účinnosť napájacieho zdroja: 92% @90W

⏩ Výstupné napätie napájacieho zdroja (napájania PoE kamier): 48V +/- 2%

⏩ Montáž puzdra:nástenná, montážne držiaky

⏩ Montáž zariadení vo vnútri puzdra:systémové otváranie 4,8 mm v rastri 10,8 mm

⏩ Rozsah prevádzkových teplôt:-25°C...+40°C

⏩ Obal (typ / materiál / farba / káblové priechodky):ABOX-L3 / plast / RAL7035 sivý / gumová záslepka 5x29 mm

⏩ Rozmery / čistá hmotnosť / stupeň ochrany: 240x190x90 mm / 0,95 kg / IP55

Súprava obsahuje:

• 1 x puzdro ABOX-L3
• 1 x napájací zdroj APS-90-480-OF
• 1 x prepínač xPoE-6-11-OF

Kód výrobcu: IP-5-11-L3
