Systém napájania 4xPOE BCS-UPS/IP4/Z/E-S

Kód tovaru: BCS-UPS/IP4/Z/E-S

Je to súprava na napájanie vyrovnávacej pamäte priemyselných IP kamier. Zariadenie je pohodlným riešením problému vyrovnávacieho napájania monitorovacích kamier, ktoré vyžadujú nepretržitú prevádzku. Zariadenie je určené na spoluprácu s IP kamerami a inými sieťovými zariadeniami napájanými štandardmi PoE 802.3at/af a PoE PASSIVE.

Režim LONG RANGE umožňuje zvýšiť dosah prenosu až na 280 m pomocou štandardnej počítačovej krútenej dvojlinky UTP.

Systém je prispôsobený na prácu s olovenými alebo suchými akumulátormi typu SLA.

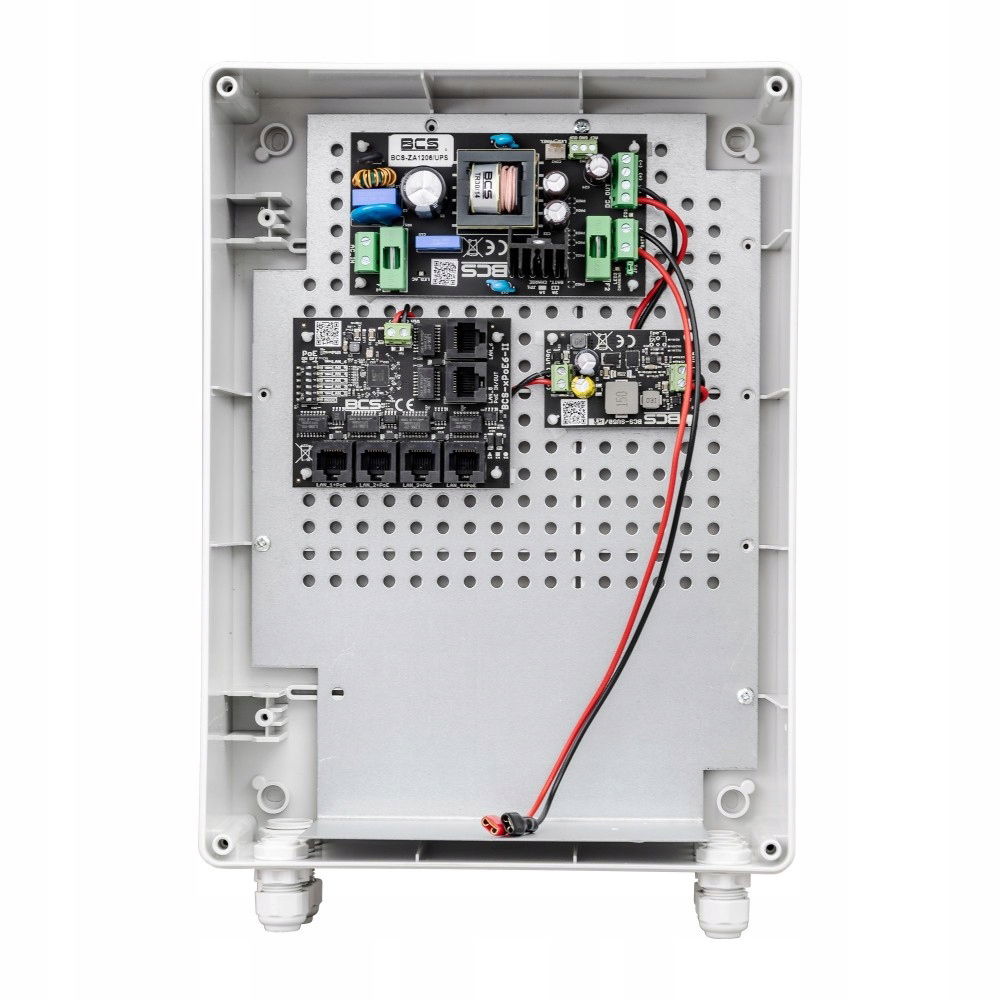

Zariadenie je uzavreté vo vonkajšom puzdre BCS-XL, ktoré predstavuje pohodlné riešenie problému ochrany zariadení a káblových pripojení montovaných vo vonkajších podmienkach. Vysokokvalitný plast zabezpečuje odolnosť voči UV žiareniu a iným nepriaznivým poveternostným vplyvom.

Vlastnosti produktu:

• možnosť napájania vyrovnávacieho zariadenia 5 prijímačov PoE 802.3at/af alebo PoE PASSIVE
• miesto pre 1 akumulátor 7 Ah
• až 40 W výkonu na portoch PoE
• možnosť prenosu dát na 280 m (v režime LONG RANGE)
• možnosť vypnutia napájania na vybraných portoch PoE
• nezávislé elektronické poistky pre každý kanál PoE (auto návrat)
• nízke zahrievanie vo vnútri puzdra vďaka vysokej účinnosti napájacieho zdroja (> 90%)
• jednoduché a rýchle spustenie bez nutnosti konfigurácie parametrov
• jednoduché rozšírenie systému pridaním ďalších prepínačov
• vstup káblami cez upínacie prvky namontované v puzdre: 5xM16 a 1xM20
• v balení sú 4 držiaky umožňujúce montáž puzdra bez narušenia stupňa ochrany IP56
• možnosť montáže na stĺpoch alebo lampách pomocou adaptéra

Technické údaje:

• Porty LAN: 6 portov RJ45 10/100Mbps (5 x PoE, 1 x UPLINK)
• Funkcie portov:
• LAN 1 ... LAN 4:
• VSTUP PoE PASSIVE (až 40 W) – napájanie prepínača
• PoE VÝSTUP – pre prijímače PoE PASSIVE (do 40 W) a 802.3af (do 15,4 W), 802.3 at (do 30 W)
• LAN5:
• VSTUP PoE PASSIVE (až 70 W) – napájanie prepínača
• PoE VÝSTUP (VIN > 48 VDC) – pre prijímače PoE PASSIVE (do 70 W) a 802.3af (do 15,4 W), 802.3at (do 30 W)
• LAN6:
• UPLINK (bez napájania PoE)
• Režim prevádzky:
• Režim „STANDARD“ (MODE = OFF)
• LAN 1 ... LAN 6 – 10/100Mbps, dosah až 100 m
• Režim „LONG RANGE“ (MODE = ON)
• LAN 1 ... LAN 4 – 10Mbps, dosah až 280 m
• LAN 5 ... LAN 6 – 10/100Mbps, dosah až 100 m
• Akumulátor: 1 x gélová batéria alebo AGM 12V / 7Ah
• Výstupné napätie napájacieho zdroja: 12 VDC +/-15%
• Výstupné napätie PoE: 48 VDC +/- 2%
• Výkon napájacieho zdroja: 72 W
• Účinnosť: 90% @60W
• Vstupné napätie: 190 ... 260 VAC, 50 Hz
• Prúd nabíjania batérie: 1 A alebo 2 A (vybrané pomocou prepojky JP1)
• Zabezpečenie vstupu napájacieho zdroja: Okamžitá poistka 3,15 A
• Zabezpečenie výstupu napájacieho zdroja:
• Napájanie sieťové: Elektronická ochrana proti preťaženiu na úrovni 9 A (po skrate môže byť potrebný reštart napájacieho zdroja)
• Práca s akumulátorom: Okamžitá poistka 6,3A
• Zabezpečenie portov:
• LAN 1 ... LAN 6, VIN: Ochrana proti prepätiu
• LAN 1 ... LAN 4: Ochrana proti skratu 0,75A s automatickým návratom
• LAN 5: Ochrana proti skratu 1,25A s automatickým návratom
• Ochrana obvodu batérie:
• Ochrana proti spätnému pripojeniu akumulátora a preťaženiu: 6,3A tavná poistka
• Ochrana pred hlbokým vybitím: Odpojenie batérie pre napätie pod 10,2 V s automatickým návratom napájania zo siete
• Signalizácia práce:
• LED1 (žltá) – prítomnosť sieťového napätia
• LED2 (zelená) – prítomnosť výstupného napätia
• LED3 (červená) – nabíjanie batérie
• LED diódy v konektoroch LAN 1 ... LAN 5 - prítomnosť napájania PoE na porte
• Technické výstupy:
• OUF – žiadne napätie +DC_OUT
• ACF – žiadne AC napätie
• Výstupy typu otvorený kolektor s maximálnym zaťažením 50 mA (každý výstup)
• Spustenie pri výpadku napájania AC: Automatické spustenie napájacieho zdroja po pripojení batérie
• Kontrola napájania na portoch:
• Prepínač PoE ON/OFF – položky 2 ... 6 (LAN 1 ... LAN 5)
• PoE VYPNUTÉ na porte – prepínač v polohe OFF
• PoE PRIPOJENÉ na porte – prepínač v polohe ON
• Konštrukcia puzdra:
• Puzdro BCS-XL
• Materiál puzdra – plast, farba šedá (RAL7035)
• Namontované tlmivky 5 x M16, 1 x M20
• Montáž: na stenu, montážne držiaky
• Stupeň ochrany: IP56
• Pracovná teplota: -20 ... +50°C
• Rozmery: 300 x 220 x 120 mm
• Hmotnosť: 1,64 kg
