Systém napájania pre 4 Ip monitory s prepínačom PoE BCS-SP0406

Systém napájania pre 4 IP monitory s prepínačom PoE BCS-SP0406

BCS POWER

Napájací systém pre 4 IP monitory s prepínačom PoE BCS-SP0406

Súprava PoE na napájanie videomonitorov IP BCS. Štyri výstupy PoE pre napájanie videomonitorov. Dva vstupy/výstupy LAN, z ktorých jeden výstup je možné nakonfigurovať ako PoE (v závislosti od konfigurácie). Medzi hlavné výhody patrí: vysoká kvalita a zabezpečenie vstupov/výstupov,optická signalizácia prenosu a napájania pre každý výstup,možnosť kaskádového spojenia s ďalšími prepínačmi BCS-SP0406 alebo BCS-SP0812,možnosť vypnutia funkcie PoE pre každý z výstupov pomocou prepojky (získanie štandardného výstupu LAN 10/100 Mb),vďaka tomu je možné pripojiť externé panely a iné sieťové zariadenia, ktoré nepodporujú napájanie cez PoE.

Pre vývojový trh (viacčíslové systémy) je obzvlášť cennou funkciou vytváranie skratov pre každý port (lokalu), vďaka čomu je systém spoľahlivý a funguje bez rušenia v prípade vzniku skratu v systéme (platí pre skraty na dátovej linke aj pre napájanie monitorov).

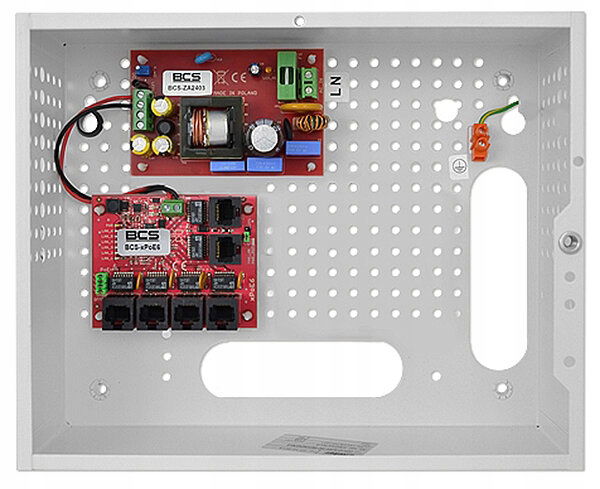

Sada PoE 24V určená na napájanie 4 videomonitorov BCS IP vo vnútornom puzdre:

• Použitie v rodinných a viacrodinných systémoch
• Obsahuje nespravovateľný prepínač PoE BCS-XPoE6 pracujúci v sieťach LAN 10/100 Base-T a napájací zdroj 24 VDC 3A
• 4 výstupy PoE pre videomonitory – napájanie a prenos po jednom kábli UTP Cat.5e
• Napájanie na portoch PoE sa prenáša priamo zo vstupu (skrutkové svorky)
• 1 výstup/vstup LAN na pripojenie externých panelov, prepínača LAN alebo iného sieťového zariadenia (kamera, rekordér atď.). . )
• 1 výstup/vstup LAN na pripojenie externých panelov, prepínača LAN alebo iného sieťového zariadenia (kamera, rekordér atď.). . ) s možnosťou konfigurácie ako výstup PoE
• Každý z výstupov PoE má možnosť vypnúť funkciu PoE pomocou prepojky (možnosť pripojenia videomonitorov, vonkajších panelov, kamier atď.). . )
• Optická signalizácia prenosu a napájania každého portu
• Každý kanál PoE je nezávisle chránený polymérovou poistkou
• Realizácia funkcie izolácie skratu pre každý výstup nezávisle (skrat vypne daný priestor, zatiaľ čo celý systém funguje správne)
• Škálovateľnosť systému – možnosť kaskádového spájania súprav PoE

Technická špecifikácia BCS-ZA2403:

Napájacie napätie 180÷240V AC 50÷60 Hz Nominálne výstupné napätie 24V Typická účinnosť viac ako 90% Výkon napájacieho zdroja 72 W (kontinuálny výkon) Prúdový výkon napájacieho zdroja 3A Ochrana proti preťaženiu Elektronická ochrana na úrovni 4A Ochrana proti skratu DC_OUT Elektronická ochrana Ochrana proti prepätiu Vstup AC-varistor, výstup DC-dióda transil Teplota prevádzky -10°C - 40°C

Technická špecifikácia BCS-xPoE6:

Napájacie napätie 10÷56 DC (Vin alebo PoE IN) Výstupné napätie pre zariadenia PoE Uwy PoE = Uwe (10÷56 V DC) Počet portov LAN 6 (4x LAN+PoE OUT;1x LAN; 1x LAN / LAN + PoE IN) Vlastnosti portov LAN Rýchlosť 10/100 Mbps (autegotácia) Prepínacia vrstva 8.8Gbps Jumbo Frames 2 Veľkosť tabuľky MAC 1k Zabezpečenie výstupov PoE Polymérová poistka 1,1A /Typ napájania PoE Passive (4,5+) (7,8-) Prevádzková teplota -10 oC ÷ +40 oC Rozmery elektrickej dosky (lat. x dĺžka x výška ) 85 x 69 x 19 mm

• :
