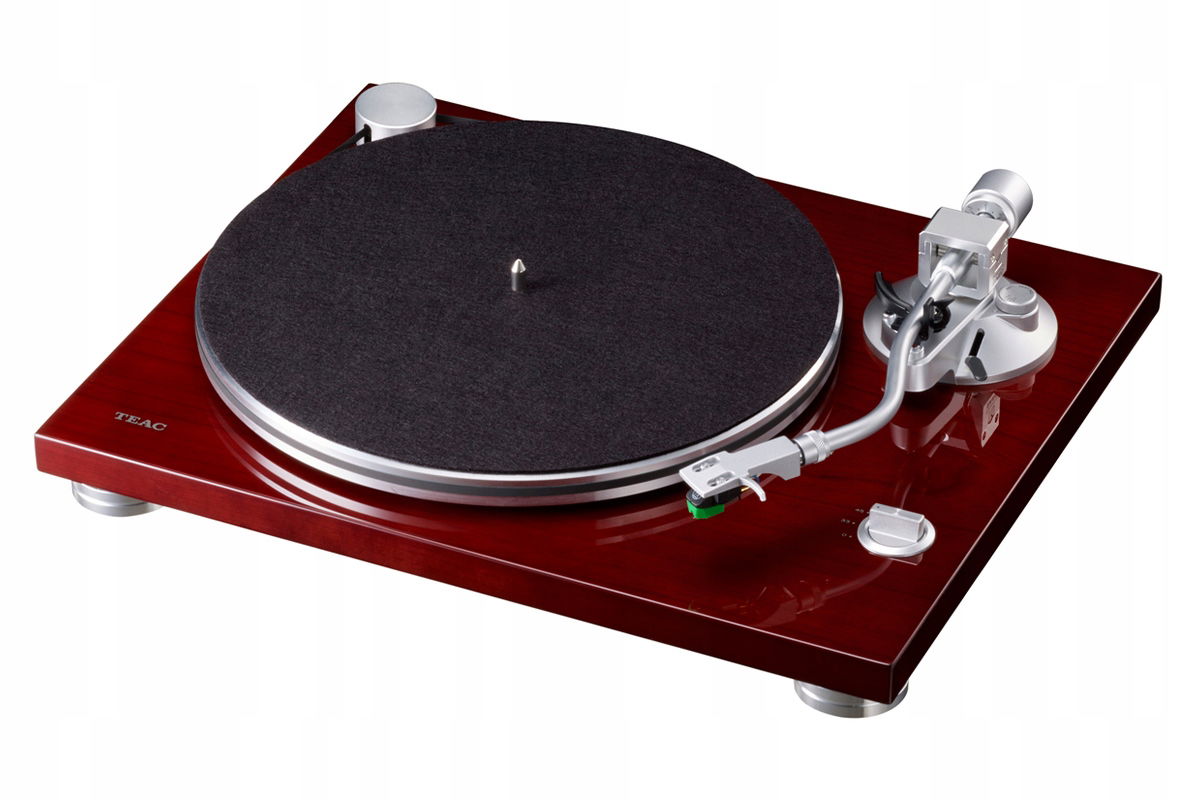

Gramofón TEAC TN-3B-SE

Analógový gramofón s vložkou AT-VM95E a gramofónovým predzosilňovačom TEAC TN-3B-SE

TN-3B-SE je štýlový gramofón s remeňovým pohonom a predzosilňovačom PHONO EQ typu MM. Využíva nové rameno s nožovými ložiskami, vyvinuté v spolupráci s výrobcom špičkových gramofónových ramien SAEC, aby zabezpečilo vynikajúcu stabilitu a rozlíšenie. Mechanizmus remeňového pohonu pomáha zmierňovať akékoľvek nežiaduce účinky zaseknutia (t. j. jemné pulzovanie) vyplývajúce z práce motora, aby sa zabezpečilo presné a plynulé otáčanie taniera. TN-3B-SE je vybavený vložkou typu VM AT-VM95E vyrábanou spoločnosťou Audio-Technica a presným operačným zosilňovačom NJM8080 v predzosilňovači Phono EQ.

Hlavné vlastnosti:

• Gramofón s páskovým pohonom
• 2-rýchlostný gramofón podporujúci 33-⅓ a 45 ot. /min.
• Gramofónové rameno s konštrukciou nožového ložiska s otočným bodom, navrhnuté výrobcom špičkových gramofónových ramien SAEC
• Hliníkový tanier tlakovo liaty
• Vstavaný predzosilňovač PHONO EQ kompatibilný s vložkami typu MM
• Operačný zosilňovač triedy Hi-Fi, NJM8080, používaný v stupni gramofónovej korekcie
• protišmykový mechanizmus
• Analógový výstup PHONO/LINE (prepínateľný)
• Pozlátené výstupné konektory, odolné voči oxidácii
• Nainštalovaná vložka AT-VM95E dodaná spoločnosťou Audio-Technica
• Pevná základňa z MDF s vysokou hustotou s viacvrstvovou lakovou povrchovou úpravou
• Tlmiace, izolujúce nožičky
• Upínacia svorka GND
• V súlade s RoHS

Nožové ložiská a bod otáčania

V spolupráci s SAEC Corporation, medzinárodne uznávaným výrobcom špičkových gramofónových ramien, rameno gramofónu TN-3B-SE využíva konštrukciu nožového ložiska a bodu otáčania. Na rozdiel od gramofónových ramien s konvenčnými ložiskami, akékoľvek drobné vertikálne pohyby, ktoré sa uskutočňujú v tomto gramofónovom ramene, skutočne pomáhajú poskytovať dynamickejší zvuk s vynikajúcim rozlíšením. Rameno gramofónu v tvare S využíva aj univerzálne upevnenie hlavičky, čo umožňuje používateľom rýchlu a jednoduchú výmenu vložiek/hlavičiek a podporuje široký rozsah váh vložiek (od 14 do 23 g / 0,5 do 0,8 uncí).

Presné nastavenie proti stlačeniu a tlaku ihly

Staticky vyvážené rameno gramofónu v tvare S je vybavené protizávažím umožňujúcim presné nastavenie tlaku ihly a protišmykovým mechanizmom umožňujúcim presné nastavenie sily tlaku, vďaka čomu vložka dokáže presne reprodukovať akúkoľvek vysokokvalitnú vinylovú dosku.

Vložka zo série VM

Vložka typu VM AT-VM95E vyrobená spoločnosťou Audio-Technica výhradne pre TEAC s elipsovou špičkou ihly je predinštalovaná na hlavičke pre pohodlie. Po otvorení krabice, umiestnení taniera a namontovaní hlavičky na rameno budete pripravení vychutnať si svoje dosky.

*Vymeniteľné ihly by mali byť k dispozícii v maloobchodnom obchode, v ktorom ste si zariadenie zakúpili

*Vložka série VM je konštrukcia typu MM (Moving Magnet) a je kompatibilná so všetkými bežnými gramofónovými zosilňovačmi EQ typu MM.

Vstavaný gramofónový zosilňovač EQ typu MM

TN-3B-SE obsahuje gramofónový zosilňovač EQ typu MM, ktorý umožňuje pripojenie gramofónu k konvenčnému zosilňovaču/hi-fi systému, ktorý nemá vstup PHONO. Operačný zosilňovač triedy hi-fi s nízkou úrovňou skreslenia NJM8080 sa používa na zosilnenie signálov nízkej úrovne z gramofónovej vložky na úroveň LINE.

Vonkajší pásový pohon s tlakovo liatym hliníkovým tanierom

Použitý bol systém remeňového pohonu, aby sa minimalizovali všetky účinky zaseknutia motora poháňaním vonkajšieho okraja taniera (ktorý má väčší priemer, hmotnosť a povrch).

Luxusné, viacvrstvové lakovanie

Všetky vnútorné prvky sú namontované na pevnom podstavci z MDF s vysokou hustotou, čo zabezpečuje tuhosť a tlmenie vibrácií. Vďaka elegantnému a štýlovému dizajnu sa gramofón hodí do každého interiéru a vytvorí ideálne prostredie na počúvanie vinylových platní.

33-⅓ a 45 ot. /min

TN-3B-SE podporuje rýchlosť otáčania 33-⅓ aj 45 ot./min. /min pre LP a EP disky. Naše snahy o vysokú kvalitu inžinierstva možno vidieť aj v konštrukcii gombíka na výber štartu/rýchlosti, vyrobeného z strojovo obrábaného hliníka.

Izolačné nožičky s vynikajúcou amortizáciou nárazov

Izolačné nožičky pozostávajú z strojovo opracovaného hliníkového puzdra zakončeného gumovou podložkou, ktorá je pripevnená k podstavcu z MDF dosky s vysokou hustotou. Vďaka vynikajúcim vlastnostiam absorpcie nárazov je TN-3B-SE veľmi odolný voči akustickým spojeniam.

Spodný panel s voštinovou štruktúrou

Aby sa dosiahla štíhla konštrukcia puzdra bez toho, aby bola ohrozená tuhosť, je spodný panel vytlačený voštinovým vzorom, ktorý minimalizuje nežiaduce vibrácie.

Technická špecifikácia:

• Typ gramofónu: manuálny
• Rýchlosť otáčania dosky: 33 1/3 a 45 ot./min. /min
• Pomer signálu k šumu: 67 dB
• Typ vložky: MM
• Hmotnosť vložky: 6.1 g
• Odporúčaná hmotnosť vložky: 3-12 g
• Výstupy: RCA
• Protikorčuľovanie
• Efektívna dĺžka ramena: 223 mm
• Systém pohonu: remeň
• Wow & flutter: 0.1% alebo menej
• Vstavaný predzosilňovač
• Vložka: AT-VMN95E
• Výstupná úroveň vložky: 4.0 mV (1 kHz, 5 cm/sec. )
• Výstupná úroveň a impedancia: Phono: 4.0 mV (1 kHz), Line: 224 mV(-13 dBV)
• Taler: hliníkový odliatok, 30 cm
• Spotreba prúdu (pohotovostný režim / prevádzka): 0.5 / 1.5 W
• Rozmery (výška) x šírka x hl. ): 11.7 x 42 x 35.6 cm
• Hmotnosť: 5 kg
