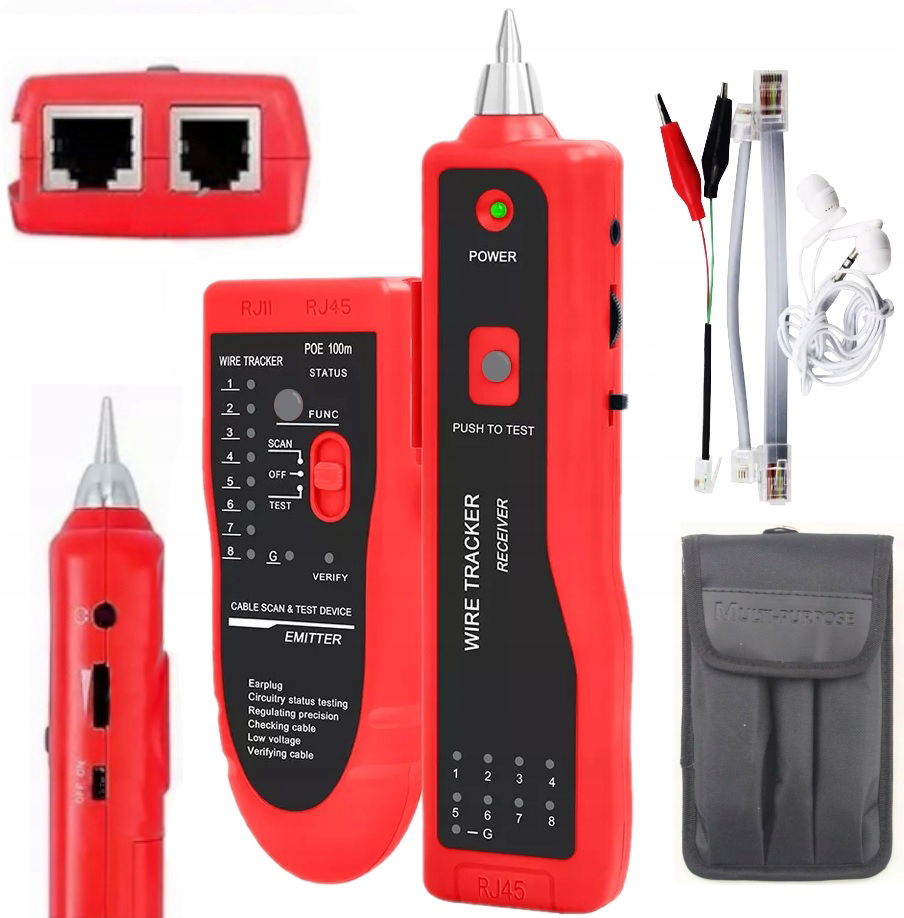

HĽADÁČ PÁROV DRÔTOV SONDA PUZDRO PRÍSLUŠENSTVO RJ45

Zariadenie lokalizuje, overuje spojenia a zisťuje prípadné problémy so skratmi alebo nesprávnymi spojeniami párov. S týmto zariadením nájdete káble vo väčšine podporovaných terminálov, ako sú: prepínače, smerovače, PC, patchpanele, podomietkové zásuvky, na omietku.

Tester má mnoho praktických funkcií:

• Funkcia testovania otvorených obvodov alebo skratov
• Funkcia testovania úrovne jednosmerného prúdu
• Funkcia vyhľadávania a zostavovania káblov
• Funkcia automatického a rýchleho skenovania
• Funkcia slúchadla
• Funkcia ovládania hlasitosti
• Podsvietená funkcia

Okrem toho:

• Umiestnenie hľadaných vodičov
• Overenie a identifikácia vodičov a ich stavu
• Meranie a test kontinuity vodičov
• Hľadanie a overovanie kompaktných vodičov

BEZ 9V BATÉRIE SÚČASŤOU BALENIA

Špecifikácia:

• Napájanie: 9V batéria - nie je súčasťou balenia
• Kompatibilný s normami CE
• Maximálna intenzita vysielača počas prevádzky: '10mA
• Maximálna intenzita prijímača počas prevádzky: ' 30mA
• Formát prenosu signálu: multifrekvenčný impulz
• Výstupný signál elektrického stavu: 8Vp-p
• Prenosová vzdialenosť signálu: > 250m
• Veľkosť vysielača: 126mm x 49mm x 34mm
• Hmotnosť vysielača: 60g
• Veľkosť prijímača: 175mm x 42mm x 27mm
• Hmotnosť prijímača: 72g

Popis funkcií zariadenia:

1. LED indikátor nájdenia kábla
2. LED indikátor poradia párov vodičov
3. Tlačidlo na zmenu funkcií
4. Prepínač DIP / Zmena prevádzkového režimu
5. LED indikátor testovania
6. Sonda
7. LED indikátor signálu
8. Testovacie tlačidlo
9. LED indikátor sekvencie vodičov
10. Zásuvka RJ45
11. Zásuvka RJ11
12. Vypínač osvetlenia
13. Objem
14. Konektor pre slúchadlá
15. LED lampa
