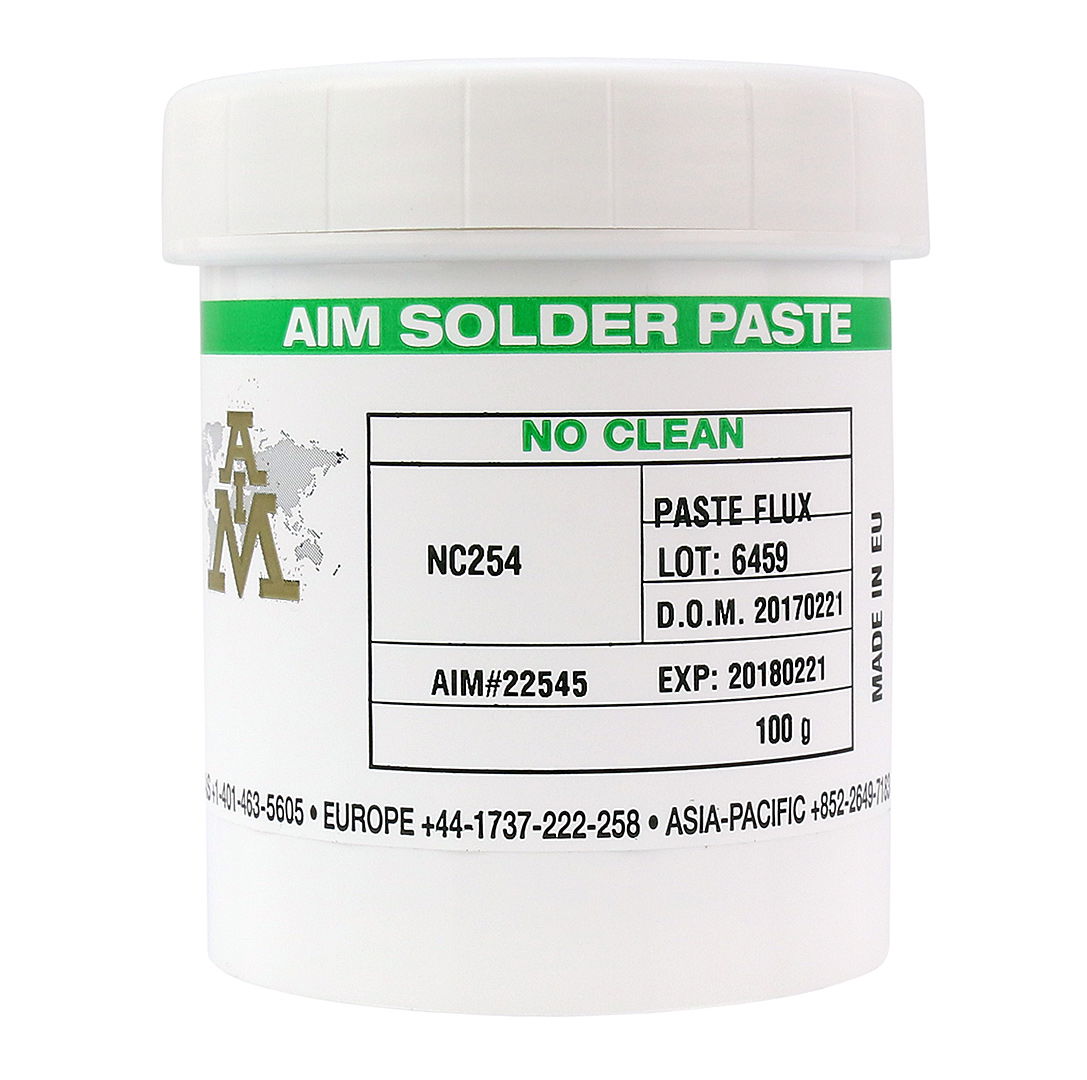

TOPNIK AIM NC254 100g + STRIEKAČKA LUER LOCK + IHLA

TAVIDLO FLUX AIM NC254 100g

NA SPÁJKOVANIE m.in BGA A SMD

Tavidlo AIM NC254 je kompatibilné s olovenou technológiou SN62/SN63 a bezolovnatou technológiou SAC305/SN100C (Lead-free).

Tavidlo NC254 sa vďaka svojmu širokému procesnému oknu používa na nanášanie alebo výmenu BGA guličiek, opravu elektronických systémov a na správne navlhčenie všetkých spájkovaných povrchov.

Spájkované spoje sú jasné, hladké a lesklé. Vynikajúce výsledky spájkovania možno dosiahnuť pri ručnom spájkovaní použitím stanice na spájkovanie horúcim vzduchom, opravárenskej stanice alebo pece na spájkovanie.

Je to tavidlo typu no-clean, ktoré má konzistenciu gélu. Znečistenie, ktoré zostáva na povrchu po procese spájkovania, je priehľadné a má malý vplyv na vzhľad hotového výrobku. Na čistenie ich čistenia odporúčame izopropanol alebo špecializované výrobky ako KT-5 a KT-6.

Tavidlo je možné odstrániť pomocou mydlovej vody alebo vhodného čistiaceho prostriedku, napr. IPA.

Tavidlo je možné nanášať kefkou, injekčnou striekačkou (dyspenserom), špachtľou a vytlačiť cez sito.

Teplotný profil:

• maximálny nárast teploty: 2 °C/sek.
• tepelná stabilizácia a aktivácia taviva: 150°C – 175°C
• teplotný rozsah prevádzky taviva: 155°C – 245°C

Trvanlivosť taviva je 12 mesiacov od dátumu výroby pri skladovaní pri teplote 4°C až 12°C.

Tavidlo najvyššej kvality je veľmi oceňované profesionálnymi servismi RTV/GSM.

Balenie: 100 g originálne

Na iných našich aukciách sú k dispozícii menšie objemy taviva v injekčných striekačkách.

ZADARMO: Dávkovacia striekačka s bezpečnostným uzáverom LuerLock a vhodne prispôsobenou hustote fluxu pomocou dávkovacej ihly.

Spájkovací profil Sn62/Sn63 (maximálny nárast teploty 1,5-2°C) – nižšie:

Krátky profil:

a. predhriatie dosky na 150 °C (>=75 sekúnd)

b. tepelná stabilizácia 150-170 °C (30-60 sekúnd)

c. zvýšenie teploty do piku 210-220°C (45 – 75 sekúnd)

d. čas nad 183 °C (30 – 60 sekúnd)

chladenie < 4°C/sek (45+/-15sek)

Celková dĺžka profilu: 2,75 – 3,50 minút

Dlhý profil:

a. predhriatie dosky na 150 °C (>=90 sekúnd)

b. tepelná stabilizácia 150-170 °C (60-90 sekúnd)

c. zvýšenie teploty do piku 210-220°C (45 – 75 sekúnd)

d. čas nad 183 °C (60 – 90 sekúnd)

chladenie < 4°C/sek (45+/-15sek)

Celková dĺžka profilu: 4,5 – 5,00 minút

Spájkovací profil SAC305 (maximálny nárast teploty < =2°C) – nižšie:

Krátky profil:

a. predhriatie dosky na 150 °C (>=75 sekúnd)

b. tepelná stabilizácia 150-175 °C (30-60 sekúnd)

c. zvýšenie teploty do piku 235-245°C (45 – 75 sekúnd)

d. čas nad 217 °C (30 – 60 sekúnd)

chladenie < 4°C/sek (45+/-15sek)

Celková dĺžka profilu: 2,75 – 3,50 minút

Dlhý profil:

a. predhriatie dosky na 150 °C (>=90 sekúnd)

b. tepelná stabilizácia 150-175 °C (60-90 sekúnd)

c. zvýšenie teploty do piku 235-245°C (45 – 75 sekúnd)

d. čas nad 217 °C (60 – 90 sekúnd)

chladenie < 4°C/sek (45+/-15sek)

Celková dĺžka profilu: 4,5 – 5,00 minút

Spájkovací profil SN100C (maximálny nárast teploty 2°C) – nižšie:

Krátky profil:

a. predhriatie dosky na 150 °C (>=75 sekúnd)

b. tepelná stabilizácia 150-175 °C (30-60 sekúnd)

c. zvýšenie teploty do piku 230-245°C (45 – 75 sekúnd)

d. čas nad 227 °C (30 – 60 sekúnd)

chladenie < 4°C/sek (45+/-15sek)

Celková dĺžka profilu: 2,75 – 3,50 minút

Dlhý profil:

a. predhriatie dosky na 150 °C (>=90 sekúnd)

b. tepelná stabilizácia 150-175 °C (60-90 sekúnd)

c. zvýšenie teploty do piku 230-245°C (45 – 75 sekúnd)

d. čas nad 227 °C (60 – 90 sekúnd)

chladenie < 4°C/sek (45+/-15sek)

Celková dĺžka profilu: 4,5 – 5,00 minút
