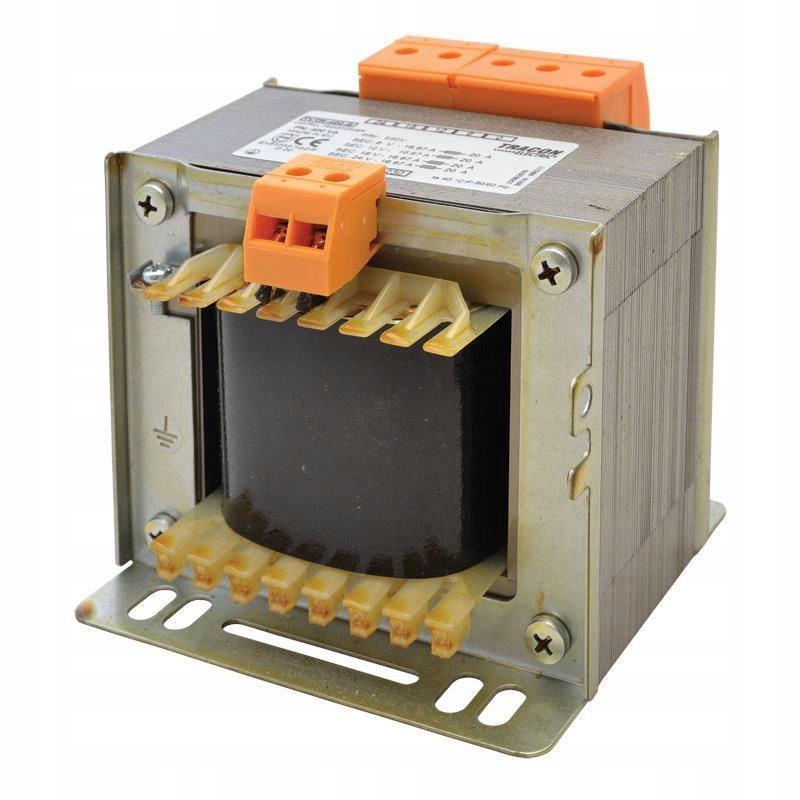

Transformátor TVTR-400-B 230V / 6-12-18-24V

Výkon: 400 VA

Primárne napätie: 230 V

Sekundárne napätie: 6-12-18-24 V

Sekundárny výkon: 100-200-300-400 VA

Sekundárny prúd: 16,66 A

Teplota. okolia: -5 ...45°C

Teplota izolácie: 120 °C

Stupeň ochrany kontaktov: IP20

Trieda ochrany dotyku: I

Zariadenie TVTR zabezpečuje izoláciu primárneho (vstupného) obvodu od sekundárneho (výstupného) obvodu. Môžu sa použiť na distribúciu výkonu v nízkonapäťových elektrických riadiacich systémoch, signalizáciách, napr. na generovanie funkčného nízkeho bezpečného napätia (FELV) podľa normy HD 60364-4-41 alebo na vytvorenie ochranného režimu s jedným sekundárnym prijímačom.

Transformátor spĺňa normy PN EN 60742 a PN EN 61558. Z hľadiska dotykovej ochrany je klasifikovaný ako otvorený (IP00), je určený do puzdra pomocou skrutkových spojovacích prvkov (IP20). Sekundárny obvod má vývody. Menovitý výkon zabezpečuje pri najväčšom napätí, preto pri ďalších výstupoch sekundárneho obvodu spolu s klesajúcim napätím úmerne odovzdáva menší výkon.
