TR-16 je určený na prenos video signálu pomocou počítačovej krútenej dvojlinky. Zariadenie prispôsobuje impedanciu koaxiálneho kábla 75Ω na impedanciu symetrického kábla, čím zabezpečuje prenos obrazového signálu až do 400 m (počítačová krútená dvojlinka 5. kategórie) a eliminuje nesymetrické rušenie. Na vytvorenie kompletnej dráhy prenosu signálov sú potrebné dve takéto zariadenia. Je potrebné venovať pozornosť správnemu spojeniu svoriek (+) a (-). Reverzné spojenie spôsobí rušenie obrazu.

ŠPECIFIKÁCIA:

• Štandard: AHD- 5Mpx, HD-CVI- 8Mpx4K UHD, HD-TVI- 8Mpx4K UHD, CVBS-PAL, NTSC
• Typ zariadenia: Pasívne
• Počet kanálov: 16 ks Video
• Dosah videa: 250 m @720p- UTP kat. 5e, 150 m @1080p- UTP kat. 5e, 400 m @CVBS-PAL,NTSC- UTP kat. 5e
• Vstupné/výstupné napätie 75Ω (CVBS): 1Vpp
• Tlmenie: 4.43 MHz @ 0.71 dB, 11 MHz @ 1.26 dB, 21 MHz @ 1.89 dB, 38 MHz @ 4.00 dB, 42 MHz @ 4.59 dB, 67.5 MHz @ 4.41 dB
• CMRR (dB @ 5MHz): 50 dB
• Impedancia koaxiálneho konektora: 75 Ω
• Impedancia symetrického konektora: 100 Ω
• Typ koaxiálneho konektora: 16 x BNCPriama zásuvka
• Typ symetrického konektora: 16 x Káblové svorky / 4 x RJ-45 (8-pin, 4 páry) Zásuvka
• Prevádzková teplota: -50 °C ... 55 °C
• Prípustná relatívna vlhkosť okolia: < 95 %
• Hmotnosť: 0.336 kg
• Rozmery: 213 x 36 x 101 mm
• Výrobca / značka: DELTA

Úplný názov produktu:

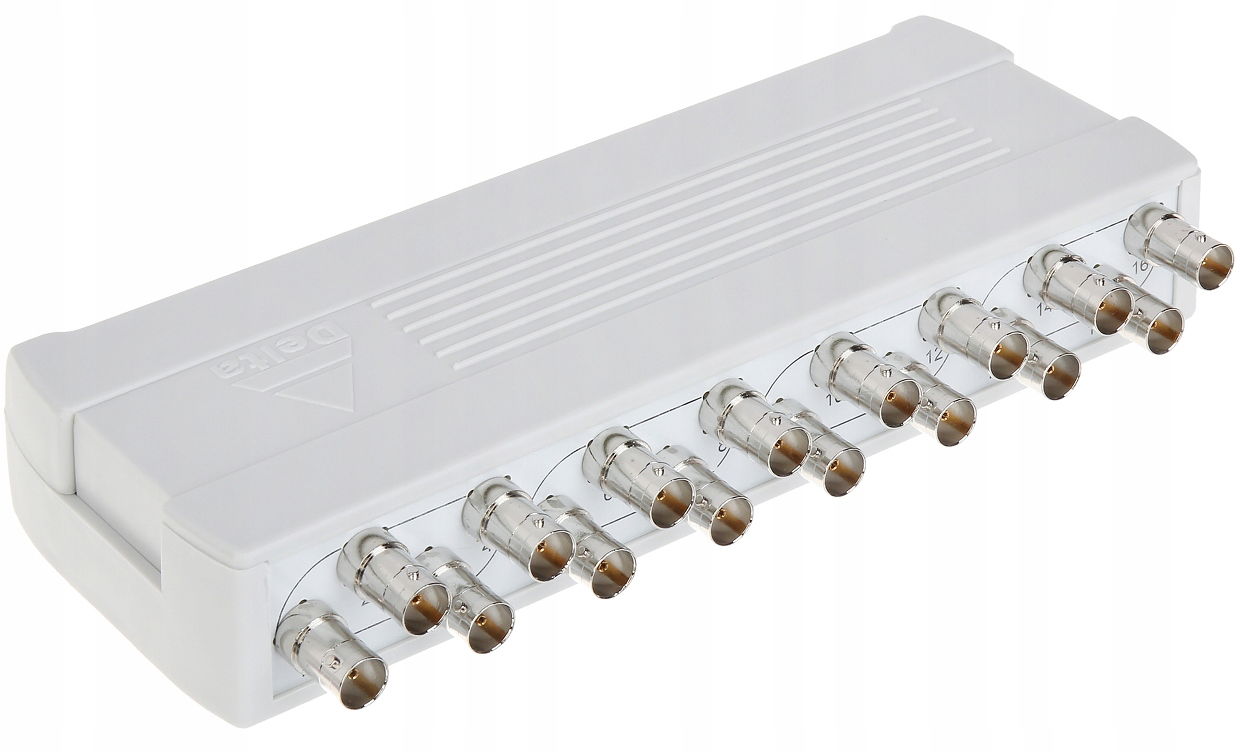

TRANSFORMÁTOR VIDEA TR-16 DA
