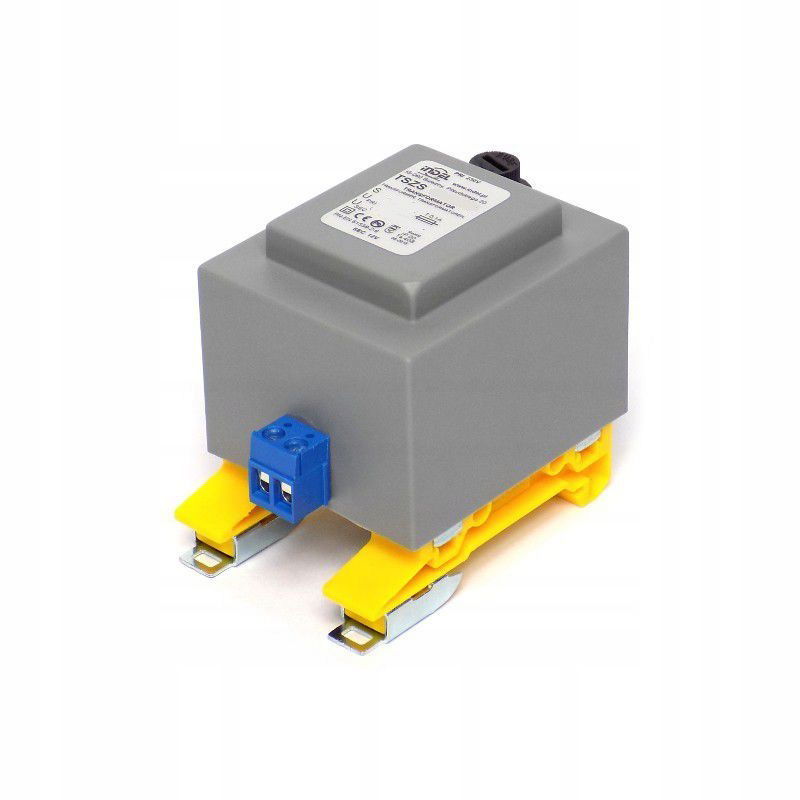

TSZS 63/032M 400V/24V 2,71A

Zaplavený sieťový transformátor, postavený s použitím tvarového jadra EI v puzdre s upevnením na lištu DIN (TS35).

Technické údaje:

• puzdro a teleso cievok vystužené sklenenými vláknami
• vinutia navinuté medeným drôtom s jednou alebo dvojitou izoláciou v teplotnej triede B, F alebo H
• Zabezpečené primárne vinutie vymeniteľnou sklenou poistkou
• výplň z nehorľavej chemoutvrdzovanej živice UL 94 VO

Charakteristika:

• Menovité napätie primárneho vinutia PRI U [V]: 400VAC
• čísla koncoviek primárneho vinutia: A-B
• napätie sekundárneho vinutia pod zaťažením SEC U [V]: 24VAC
• maximálny prúd sekundárneho vinutia SEC I [A]: 2,71 A
• čísla koncoviek sekundárneho vinutia: C-D
• typ koncoviek: LZ
• Výkon: 63 W
• test izolácie: 4kV / 60s
• trieda izolácie: II
• tepelná trieda: Ta40B (to40?C, izolácia kl.B 130? C)
• stupeň ochrany: IP00
• typ jadra: EI 54/18
• katalógová karta: 54/EI 08-2/4/5

Aplikácia:

• napájanie elektronických a elektrických zariadení,
• v systémoch priemyselnej automatizácie,
• v osvetľovacej technike,
• oddelenie obvodov
• priemyselné zariadenia
• napájacie systémy strojov
• a všetkých zariadení, ktoré vyžadujú napájanie striedavým prúdom.
