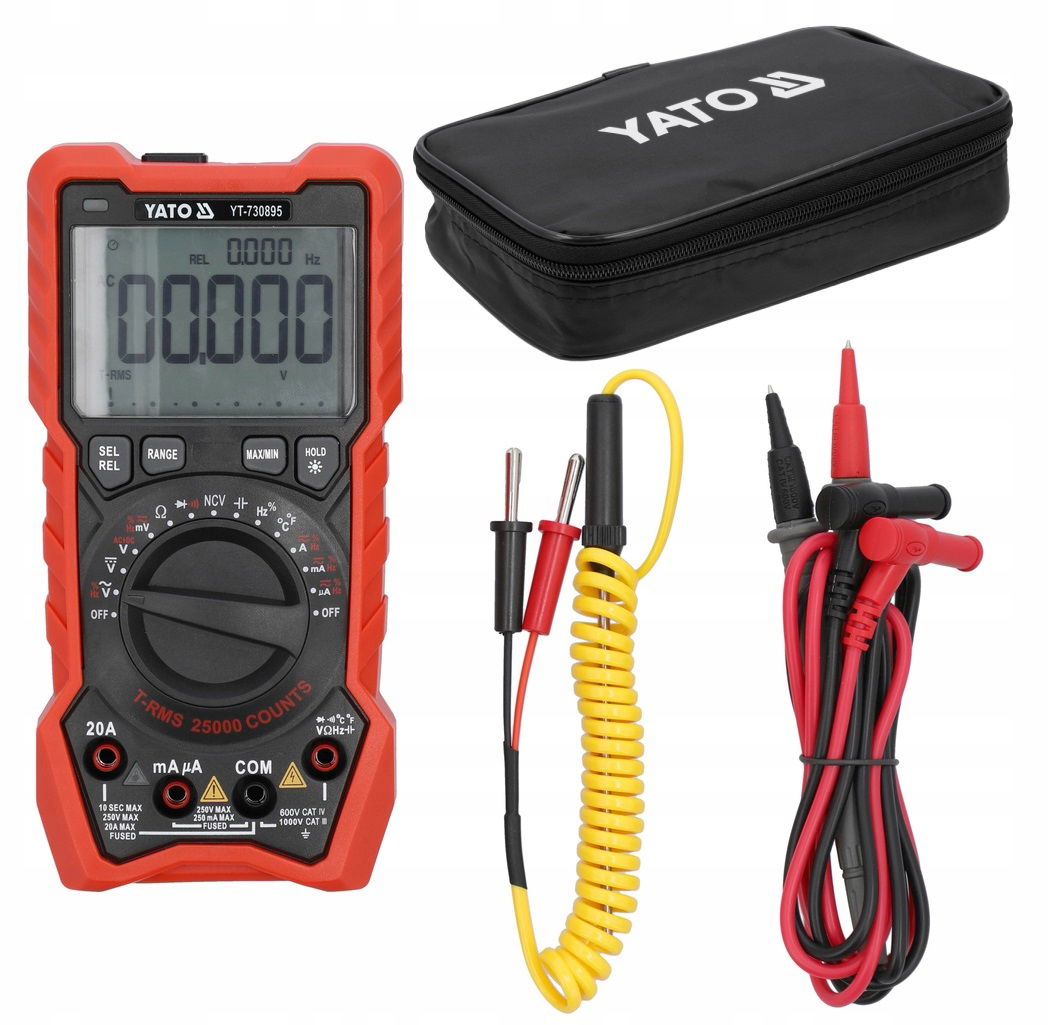

DIGITÁLNY MERAČ TRUE RMS AC+DC LCD 25000

YATO YT-730895

Univerzálny merač s funkciou TRUE RMS a automatickým rozsahom pre každé meranie. Spočíta až 25000 číslic. Umožňuje vykonávanie základných a pokročilých meraní elektrických veličín.

Veľký multifunkčný LCD displej, množstvo funkcií uľahčujúcich meranie, široké meracie rozsahy, rýchlosť práce a priemyselnú presnosť ocenia elektronici, elektrikári aj domáci kutilovia. Robustné puzdro je vybavené červeným PVC držiakom s protišmykovou štruktúrou a vyhradenými miestami pre meracie sondy. Holster znižuje riziko vykĺznutia merača z rúk a znižuje následky pádu. Káble meracích sond majú silikónovú, pružnú a voči vysokým teplotám odolnú izoláciu.

Základné merania:

• striedavé napätie: A.C. 0-750 V, TRUE RMS (40-1000 Hz)
• jednosmerné napätie: D.C. 0-1000 V
• intenzita striedavého prúdu: A.C. 0-20 A, TRUE RMS (40-1000 Hz)
• intenzita jednosmerného prúdu: D.C. 0-20 A
• odpor: 0-250 M?
• test diódy: IF 1,8 mA, UR 3,2 V
• test kontinuity obvodu: 0-50 ?

Dodatočné merania:

• napätie AC+DC: 1-1000 V
• objem kondenzátora: 0-99,99 mF
• frekvencia: 0-10 MHz
• koeficient naplnenia: 1-99 %
• teploty: -20 až 1000 °C
• bezkontaktná detekcia striedavého napätia: NCV

Presnosť merania:

Príklad stanovenia presnosti merania napätia striedavého prúdu. Výpočet výsledku merania: 235 V

• presnosť merania merača YT-730895 pre tento rozsah je: ± (0,3% + 3), rozlíšenie 0,1 V
• výpočet chyby merania vzorec: (výsledok merania x 0,3%) + 3 x rozlíšenie
• výpočty: (235 x 0,3%) + 3 x 0,1 = 0,705 + 0,3 = 1,005 V

Skutočný výsledok s prihliadnutím na chybu merania pre indikáciu 235 V = 235 ± 1,005 V

• výsledok s prihliadnutím na chybu merania pre indikáciu merania jednosmerného napätia: 12 V = 12 ± 0,009 V
• výsledok s prihliadnutím na chybu merania pre indikáciu merania intenzity striedavého prúdu: 8 A = 8 ± 0,067 A

Tabuľka s rozlíšením a presnosťou pre dané meranie je uvedená v návode na použitie.

Funkcie:

• TRUE RMS – merač zobrazuje skutočnú účinnú hodnotu napätia/intenzity striedavého prúdu. Na rozdiel od priemerových meračov zariadenia s TRUE RMS ukazujú správnu hodnotu nielen pre sínusový priebeh, ale aj pre deformované sínusové priebehy, napr. s vyššími harmonickými alebo štvorcovými alebo trojuholníkovými priebehmi. Povinná funkcia všade tam, kde sa v obvode objavujú impulzné napájacie zdroje, meničové pohony motorov, inštalácie HVAC atď.
• NCV – bezkontaktná detekcia striedavého napätia indukčnou metódou. Merač detekuje prítomnosť napätia v izolovanom kábli pomocou snímača NCV na čele zariadenia
• AUTO – automatické prispôsobenie rozsahu merania (stačí jedno meranie), predvolene spúšťané. V prípade merania neznámych hodnôt pomocou merača s manuálnou zmenou rozsahu pomocou otočného gombíka je potrebné vykonávať merania postupne od najväčšieho rozsahu až po rozsah, ktorý poskytuje najpresnejší výsledok – inak riskujeme poškodenie zariadenia.
• RANGE – manuálna zmena rozsahu merania, užitočná pri kontrole mnohých rovnakých komponentov s nám známou hodnotou, napr. séria rezistorov. Manuálne nastavenie rozsahu skráti čas takýchto meraní do značnej miery
• REL – použitie funkcie počas merania spôsobí vynulovanie displeja a prijatie viditeľnej hodnoty pred zobrazením ako referenčnej úrovne. Ďalšie meranie ukáže rozdiel medzi nameranou hodnotou a zachovanou referenčnou hodnotou
• SEL – zmena režimu merania, napr. z merania napätia AC na DC
• MAX/MIN – zachovanie maximálnej alebo minimálnej hodnoty z aktuálneho merania na displeji
• HOLD – zachovanie aktuálne nameranej hodnoty na displeji

Dodatkové informácie:

• LCD displej, maximálne zobrazený výsledok: 25000
• podsvietenie obrazovky
• zvukový a svetelný signál v teste kontinuity obvodu pre odpor nižší ako 50 ?
• možnosť zapnutia testov diódy a kontinuity obvodu samostatne
• meracie sondy s dĺžkou 14,5 cm
• dĺžka kábla spolu so sondami: 97 cm
• priemer kábla vrátane izolácie: 3,5 mm
• imerzná sonda na meranie teploty
• bodová sonda na meranie teploty
• konštrukcia s ochranou proti preťaženiu
• puzdro z ABS plastu
• automatické vypnutie merača po 15 minútach nečinnosti (možnosť vypnutia tejto funkcie)
• indikátor nízkeho stavu batérie
• výstražná kontrolka pri zásuvkách na meranie intenzity prúdu
• ihlové nástavce na meranie drobných SMD prvkov
• mäkké puzdro so zipsom
• napájanie: 3 batérie 1,5 V (AA)

Podrobné informácie:

• Meranie striedavého napätia: 0-750 V a.c.
• Meranie jednosmerného napätia: 0-1000 V d.c.
• Striedavý prúd: 0-20 A
• Jednosmerný prúd: 0-20 A
• Meranie odporu: 0-250 M?
• Meranie kapacity: 0-99.99 mF
• Meranie frekvencie: 0-10 MHz
• Meranie teploty: -20 ~ +1000 °C
• Meranie koeficientu naplnenia: 1 ÷ 99 %
• Test kontinuity obvodu: 0-50 M?
• Test vodivosti: áno
• Test diódy: áno
• Minimálna hodnota merania: áno
• Maximálna hodnota merania: áno
• Relatívna hodnota: áno
• TRUE RMS: áno
• Zadržanie údajov: áno
• Bezkontaktná detekcia striedavého napätia NCV: áno
• Rozmery: 180x90x50 mm
• Materiál: ABS
• Typ displeja: LCD
• LED podsvietenie: áno
• Rozsah displeja: 25000
• Zvukový signál: áno
• Automatický rozsah merania: áno
• Frekvencia vzorkovania: 3-krát za sekundu
• Bargraf: 0-100
• Automatické vypnutie: 15 minút
• Funkcia baterky: nie
• Indikátor nízkeho stavu batérie: áno
• Napájanie: batériové
• Typ batérie: 2x1.5 V; AA
• Rozsah prevádzkovej teploty: 0 – 40 °C
• Relatívna prevádzková vlhkosť Rh: < 75 %
• Teplota skladovania: -10 až +50 °C
• Hmotnosť: 0.26 kg
