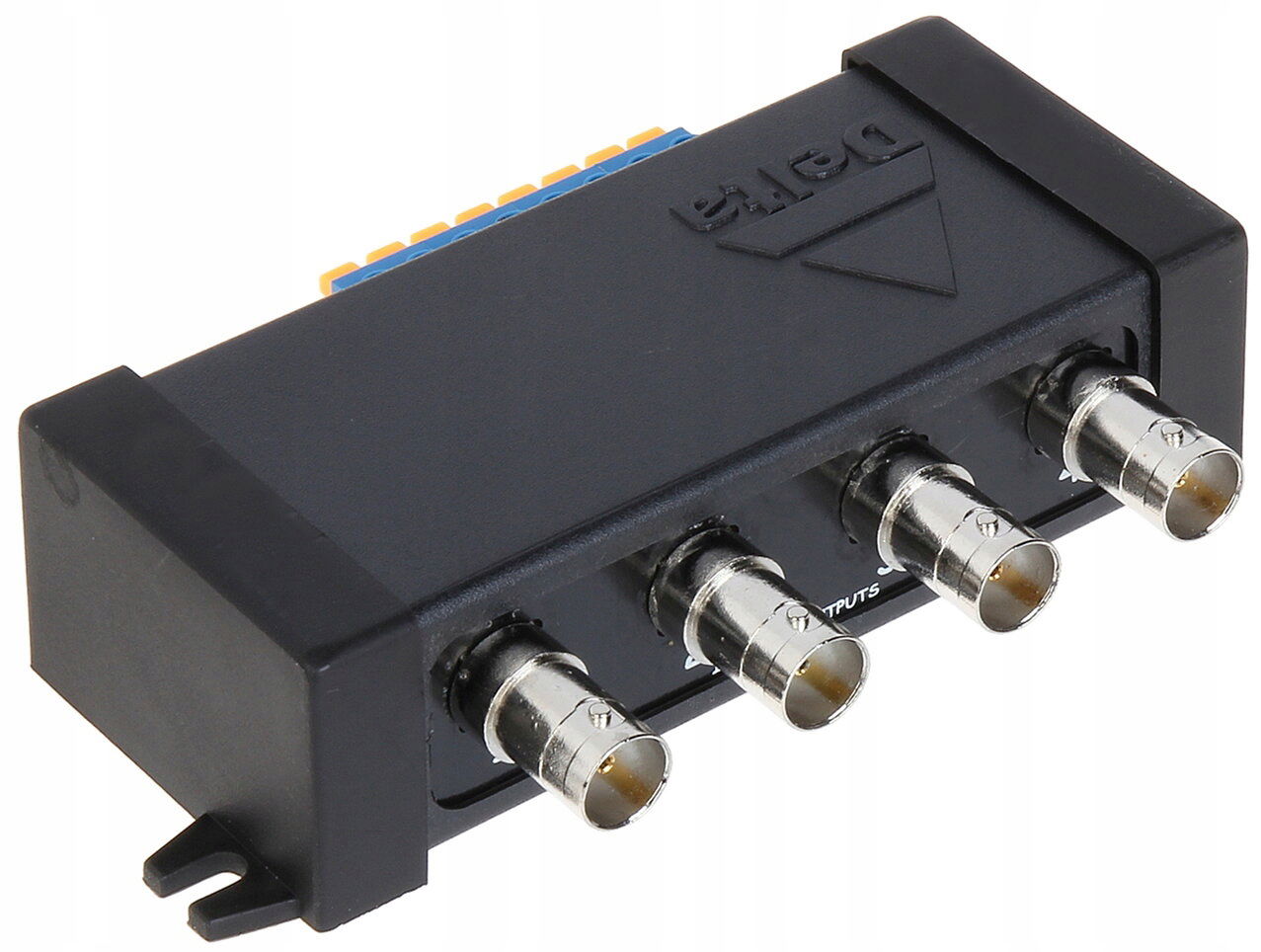

Video transformátor TR-4P

Video transformátor TR-4P

Delta

TR-4P je určený na prenos video signálu pomocou počítačovej krútenej dvojlinky. Zariadenie prispôsobuje impedanciu koaxiálneho kábla 75Ω na impedanciu symetrického kábla, čím zabezpečuje prenos obrazového signálu až do 400 m (počítačová krútená dvojlinka 5. kategórie) a eliminuje nesymetrické rušenie. Je potrebné venovať pozornosť správnemu spojeniu svoriek (+) a (-) Reverzné spojenie spôsobí rušenie obrazu. Určené pre kamery AHD, CVI, TVI, PAL.

štandard:

• AHD – 5 Mpx,
• HD-CVI – 8 Mpx 4K UHD,
• HD-TVI – 8 Mpx 4K UHD,
• CVBS – PAL, NTSC

Typ zariadenia: Pasívne Počet kanálov: 4 ks Video Rozsah videa:

• 250 m @ 720p - UTP kat. 5e
• 150 m @ 1080p - UTP kat. 5e
• 400 m @ CVBS - PAL, NTSC - UTP kat. 5e

Vstupné/výstupné napätie 75Ω (CVBS): 1 Vpp Tlmenie:

• 4.43 MHz @ 0.73 dB
• 11 MHz @ 1.24 dB
• 21 MHz @ 2.16 dB
• 38 MHz @ 3.35 dB
• 42 MHz @ 3.54 dB
• 67.5 MHz @ 3.72 dB

Rozdelenie medzi vstupmi: > -50 dB Výrobca / Značka: DELTA CMRR (dB @ 5MHz):50 dB Impedancia koaxiálneho konektora: 75 Ω Impedancia symetrického konektora: 100 Ω Typ koaxiálneho konektora:4 x BNC Jednoduchá zásuvka Typ symetrického konektora: Káblové svorky / RJ-45 (8-pinový),4 páry) Zásuvka Teplota prevádzky:-50 °C ... 55 °C Prípustná relatívna vlhkosť okolia: < 95 % Hmotnosť: 0.105 kg Rozmery: 120 x 30 x 62 mm

• Záruka: 24 mesiacov
