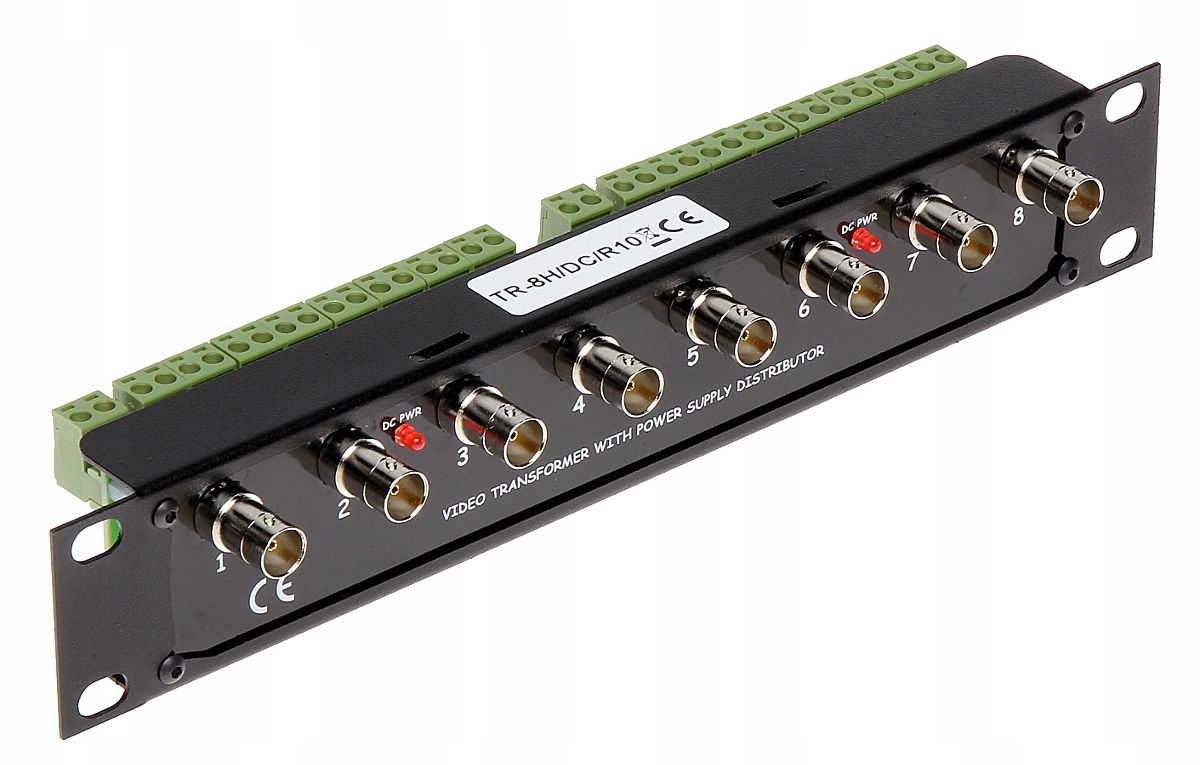

Video transformátor TR-8H/DC/R10

Kód tovaru: TR-8H/DC/R10

TR-8H/DC/R10 je určený na prenos obrazového signálu a napájania pomocou počítačovej krútenej dvojlinky (UTP, FTP). Zariadenie prispôsobuje impedanciu koaxiálneho kábla 75Ω na impedanciu symetrického kábla a zabezpečuje prenos obrazového signálu až do 400 m @ PAL (počítačová krútená dvojlinka 5. kategórie) a eliminuje nesymetrické rušenie. Video signál využíva jeden pár krútenej dvojlinky, zvyšné tri páry sa používajú na prenos napájacieho napätia.

Zariadenie sa skladá z 2 nezávislých napájacích modulov (pozri schému nižšie), čo umožňuje rôzne konfigurácie. Prenos napájania 12 V DC umožňuje použitie TR-1M/70 a TR-1PV/70. Časť výstupov môže byť tiež napájaná 12V, zvyšok napr. 40 V, čo umožňuje prenos napájania na väčšie vzdialenosti (aplikácia TRN-1/400, ZK-40/6 alebo ZK-40/16).

Technické údaje:

• štandard:
• AHD – 5 Mpx,
• HD-CVI – 8 Mpx 4K UHD,
• HD-TVI – 8 Mpx 4K UHD,
• CVBS - PAL, NTSC
• Vstupný prúd: 2 x max. 10 A
• Maximálne napájacie napätie: max. 40 V DC / 28 V AC
• max. výstupný prúd jedného výstupu: 2.5 A
• Typ zariadenia: Pasívne
• Počet kanálov: 8 Video + DC
• Vstupné/výstupné napätie 75Ω (CVBS): 1 Vpp
• Rozsah videa:
• 250 m @ 720p - UTP kat. 5e
• 400 m @ CVBS - PAL / NTSC - UTP kat. 5e
• Tlmenie:
• 4.43 MHz @ 0.09 dB
• 11 MHz @ 0.42 dB
• 21 MHz @ 1.04 dB
• 38 MHz @ 0.85 dB
• 42 MHz @ 1.00 dB
• 67.5 MHz @ 0.87 dB
• Impedancia koaxiálneho konektora: 75 Ω
• Impedancia symetrického konektora: 100 Ω
• Typ konektorov:
• Video - 8 x BNC zásuvka
• DC - Káblové svorky
• Typ symetrického konektora: Káblové svorky
• Typ puzdra: Rack 10", 1U
• Prípustná relatívna vlhkosť okolia: < 95 %
• Pracovná teplota: -10 °C ... 55 °C
• Dosah napájania (12 V DC):
• 353 m @ 50 mA
• 235 m @ 75 mA
• 176 m @ 100 mA
• 141 m @ 125 mA
• 117 m @ 150 mA
• 88 m @ 200 mA
• 70 m @ 250 mA
• 58 m @ 300 mA
• 50 m @ 350 mA
• 44 m @ 400 mA
• 39 m @ 450 mA
• 35 m @ 500 mA
• 29 m @ 600 mA
• 25 m @ 700 mA
• 22 m @ 800 mA
• 19 m @ 900 mA
• 17 m @ 1000 mA
• Hmotnosť: 0.28 kg
• Rozmery: 256 x 44 x 53 mm
