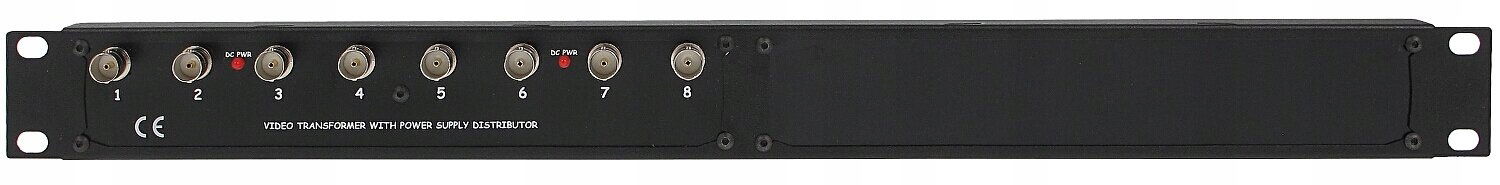

Video transformátor TR-8H/DC/R19

Video transformátor TR-8H/DC/R19

Delta

TR-8H/DC/R19 je určený na prenos obrazového signálu a napájania pomocou počítačovej krútenej dvojlinky (UTP, FTP). Zariadenie prispôsobuje impedanciu koaxiálneho kábla 75Ω na impedanciu symetrického kábla a zabezpečuje prenos obrazového signálu až do 400 m @ PAL (počítačová krútená dvojlinka 5. kategórie) a eliminuje nesymetrické rušenie. Video signál využíva jeden pár krútenej dvojlinky, zvyšné tri páry sa používajú na prenos napájacieho napätia. Zariadenie sa skladá z 2 nezávislých napájacích modulov (pozri schému nižšie), čo umožňuje rôzne konfigurácie. Prenos napájania 12 V DC umožňuje použitie TR-1M/70 a TR-1PV/70. Časť výstupov môže byť tiež napájaná 12V, zvyšok napr. 40 V, čo umožňuje prenos napájania na väčšie vzdialenosti (aplikácia TRN-1/400, ZK-40/6 alebo ZK-40/16).

Technická špecifikácia:

štandard:

• AHD – 5 Mpx,
• HD-CVI – 8 Mpx 4K UHD,
• HD-TVI – 8 Mpx 4K UHD,
• CVBS - PAL, NTSC

Vstupný prúd: 2 x max. 10 A Maximálne napájacie napätie: max. 40 V DC / 28 V AC Max. Výstupný prúd jedného výstupu: 2.5 A Typ zariadenia: Pasívne Počet kanálov: 8 Video + DC Vstupné/výstupné napätie 75Ω (CVBS): 1 Vpp Dosah videa:

• 250 m @ 720p - UTP kat. 5e
• 400 m @ CVBS - PAL / NTSC - UTP kat. 5e

Výstupné napätie: max. 40 V Tlmenie:

• 4.43 MHz @ 0.09 dB
• 11 MHz @ 0.42 dB
• 21 MHz @ 1.04 dB
• 38 MHz @ 0.85 dB
• 42 MHz @ 1.00 dB
• 67.5 MHz @ 0.87 dB

Impedancia symetrického konektora: 100 Ω Typ konektora:

• Video - 8 x BNC zásuvka
• DC - Káblové svorky

Typ symetrického konektora: Káblové svorky Typ puzdra: RACK 19", 1U Prípustná relatívna vlhkosť okolia: < 95 % Prevádzková teplota: -10 °C ... 55 °C Dosah napájania: Napájanie 12 V DC

353 m @ 50 mA

235 m @ 75 mA

176 m @ 100 mA

141 m @ 125 mA

117 m @ 150 mA

88 m @ 200 mA

70 m @ 250 mA

58 m @ 300 mA

50 m @ 350 mA

44 m @ 400 mA

39 m @ 450 mA

35 m @ 500 mA

29 m @ 600 mA

25 m @ 700 mA

22 m @ 800 mA

19 m @ 900 mA

17 m @ 1000 mA

Hmotnosť: 0.4 kg Rozmery: 483 x 44 x 53 mm Výrobca / Značka: DELTA

• Záruka: 24 mesiacov
