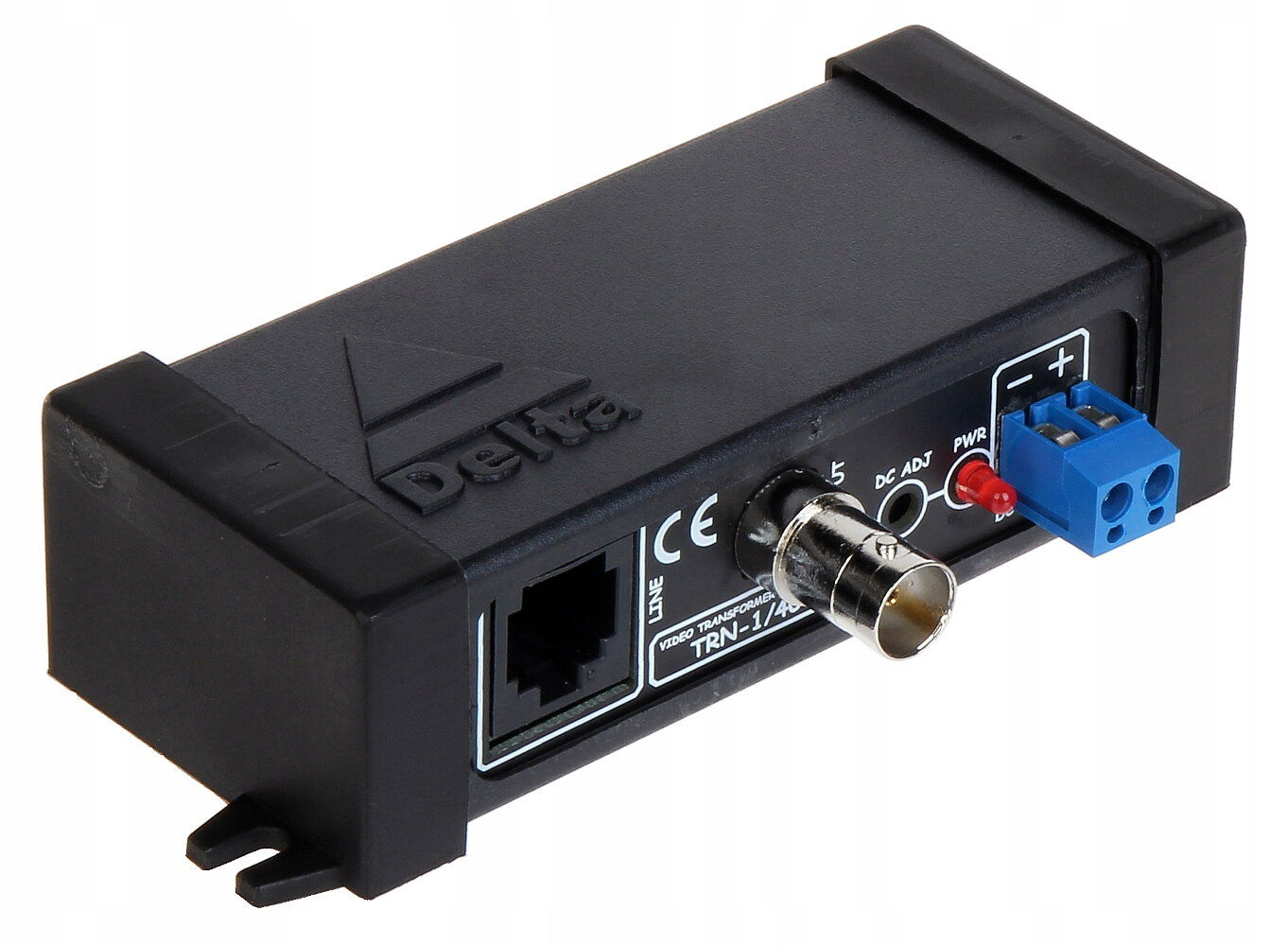

Video transformátor TRN-1/400A

Video transformátor TRN-1/400A

Delta

TRN-1/400A je určený na prenos obrazového signálu a napájania pomocou počítačovej krútenej dvojlinky (UTP,FTP) Signál z kamery privedený do vstupu vysielača TRN-1/400A,je odoslaný do prijímača TRO-4G/400 alebo TRO-1/400 pomocou počítačovej krútenej dvojlinky V vysielači a prijímači dochádza k prispôsobeniu impedancie koaxiálneho kábla 75Ω na impedanciu symetrického kábla, čo zabezpečuje prenos videnia do 400 m. Prijímač TRO-1/400 vpúšťa do počítačovej dvojlinky nestabilizované jednosmerné napätie (maximálne do 45 V DC),ktoré je vo vysielači TRN-1/400A stabilizované na hodnotu 4V ... 14V DC umožňujúce napájanie kamier s termostatomZariadenie umožňuje zmenu výstupného napätia v rozsahu 4V ... 14V pomocou potenciometraPOZOR! Zariadenie TRN-1/400A nie je autonómne a funguje výlučne so zariadeniami TRO-1/400, TRO-4G/400

štandard:

• AHD – 5 Mpx,
• HD-CVI – 8 Mpx 4K UHD,
• HD-TVI – 8 Mpx 4K UHD,
• CVBS – PAL, NTSC

Vstupné napätie: max. 45 V DC Typ zariadenia: Aktívne / Vysielač Počet kanálov: 1 Video

1 DC

Vstupné/výstupné napätie 75Ω (CVBS): 1 Vpp Regulácia výstupného napätia: 4 V ... 14 V DC Dosah videa:

• 250 m @ 720p - UTP kat. 5e
• 150 m @ 1080p - UTP kat. 5e
• 400 m @ CVBS - PAL / NTSC - UTP kat. 5e

Výstupné napätie: 12 V DC / max. 900 mA (továrenské nastavenie) Tlmenie:

• 4.43 MHz @ 0.73 dB
• 11 MHz @ 1.24 dB
• 21 MHz @ 2.16 dB
• 38 MHz @ 3.35 dB
• 42 MHz @ 3.54 dB
• 67.5 MHz @ 3.72 dB

Impedancia symetrického konektora: 100 Ω Typ konektora: BNC Videozásuvka

Káblové svorky DC

Typ symetrického konektora: RJ-45 (8-pin, 4 páry) Zásuvka Dosah napájania:

• Napájanie 24 V DC1080 m @ 250 mA260 m @ 750 mA
• Napájanie 29 V DC1600 m @ 250 mA500 m @ 750 mA

Hmotnosť: 0.09 kg Rozmery: 118 x 61 x 30 mm Výrobca / Značka: DELTA

• Záruka: 24 mesiacov
