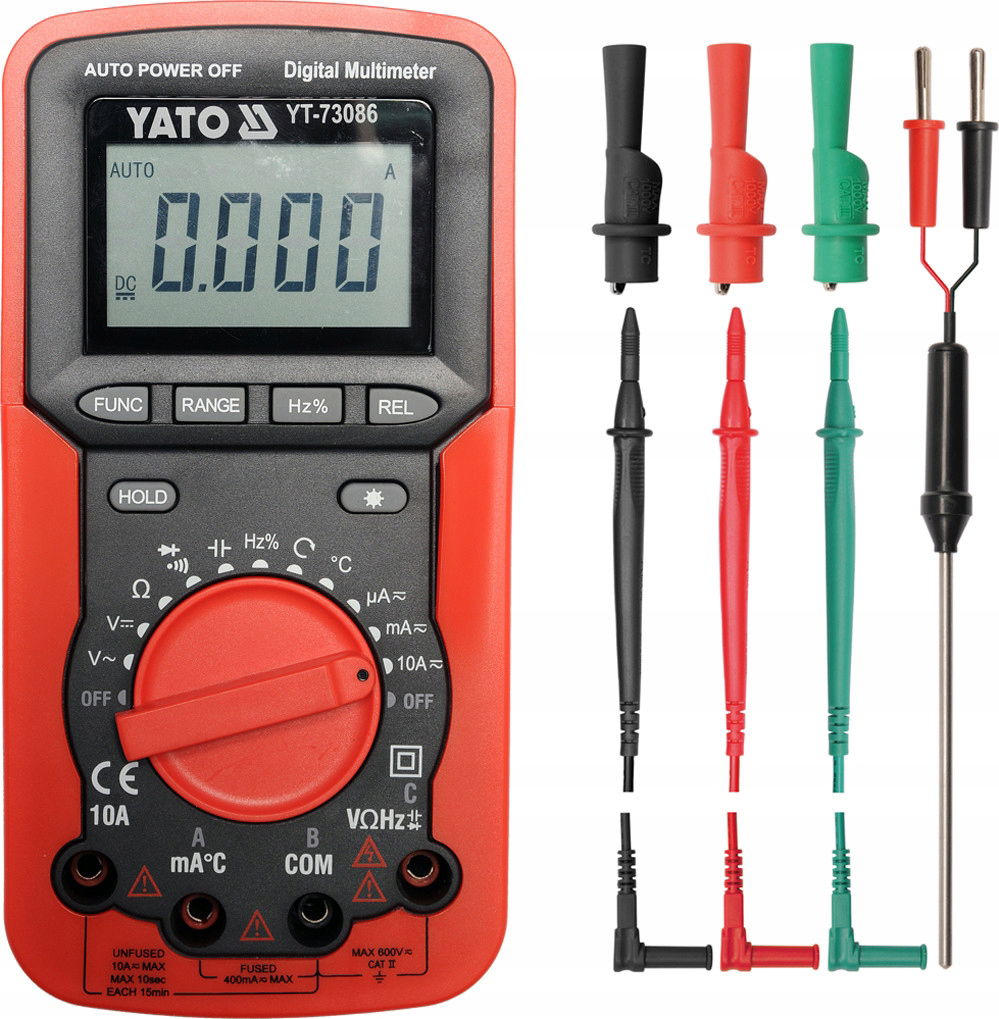

Yato – Ručný Digitálny Multimetr V Puzdre

YATO – RUČNÝ DIGITÁLNY MULTIMETR V PUZDRE

Univerzálny merač YT-73086 s automatickým rozsahom pre každé meranie umožňuje vykonávať základné aj pokročilé elektrické merania. Charakteristickou funkciou multimetra je detekcia poradia fáz, čo umožňuje rýchle skontrolovanie správnosti pripojenia zariadenia priamo k trojfázovému zdroju napájania.

ZÁKLADNÉ MERANIA

• meranie striedavého napätia: A.C. 0-600V
• meranie jednosmerného napätia: D.C. 0-600V
• meranie intenzity striedavého prúdu: A.C. 0-10A
• meranie intenzity jednosmerného prúdu: D.C. 0-10A
• meranie odporu: 0-40MΩ
• test diódy: IF 1mA, UR 1.5V
• test kontinuity obvodu: 0-50Ω

DODATOČNÉ MERANIA

• meranie kapacity kondenzátora: 0-100μF
• meranie frekvencie: 0-100 khz
• meranie teploty: -20 až 1000 °C
• meranie koeficientu naplnenia: 5-95 %

PRESNOSŤ MERANIA

Príklad stanovenia presnosti merania napätia striedavého prúdu. Výpočet výsledku merania: 235 V

• presnosť merania merača YT-73086 pre tento rozsah je: ± (1,0% + 5), rozlíšenie 0,1 V
• výpočet chyby merania vzorec: (výsledok merania x 1%) + 5 x rozlíšenie
• výpočty: (235 x 1%) + 5 x 1 = 2,35 + 0,5 = 2,85 V

Výsledok s prihliadnutím na chybu merania pre indikáciu 235V = 235 ± 2,85V*

• výsledok s prihliadnutím na chybu merania pre indikáciu merania jednosmerného napätia: 12V = 12 ± 0,126V
• výsledok s prihliadnutím na chybu merania pre indikáciu merania intenzity striedavého prúdu: 8A = 8 ± 0,34A*

Tabuľka s rozlíšením a presnosťou pre dané meranie je uvedená v návode na použitie.

*Merač YT-73086 nemá funkciu merania true rms, preto je uvedený výsledok reálnou účinnou hodnotou striedavého napätia iba pre správny sínusový priebeh.

VSTAVANÉ FUNKCIE

• AUTO – automatické prispôsobenie rozsahu merania. V prípade merania neznámych hodnôt pomocou merača s manuálnou zmenou rozsahu pomocou otočného gombíka je potrebné vykonávať merania postupne od najväčšieho rozsahu až po rozsah, ktorý poskytuje najpresnejší výsledok – inak riskujeme poškodenie multimetra. V prípade multimetra s funkciou AUTO stačí vykonať jedno meranie a merač automaticky nájde optimálny rozsah.
• RANGE – manuálna zmena rozsahu merania. Užitočná funkcia pri kontrole mnohých rovnakých komponentov s nám známou hodnotou, napr. séria rezistorov. Manuálne nastavenie rozsahu výrazne skráti čas takýchto meraní.
• FUNC – zmena režimu merania napr. z merania napätia AC na DC, prepínanie testu diódy na test kontinuity obvodu
• REL – použitie funkcie počas merania spôsobí vynulovanie displeja a prijatie viditeľnej hodnoty pred zobrazením ako referenčnej úrovne. Ďalšie meranie ukáže rozdiel medzi nameranou hodnotou a zachovanou referenčnou hodnotou.
• HZ% – tlačidlo v polohe gombíka na meranie frekvencie zmení nastavenia na meranie koeficientu naplnenia
• DATA HOLD – zachovanie aktuálne nameranej hodnoty na displeji

DODATKOVÉ INFORMÁCIE

• LCD displej, maximálne zobrazený výsledok: 3999
• podsvietenie obrazovky
• zvukový signál v teste kontinuity obvodu pre odpor nižší ako 50Ω
• možnosť zapnutia testov diódy a kontinuity obvodu samostatne
• Súčasťou balenia sú meracie sondy, sonda na meranie teploty a puzdro
• konštrukcia s ochranou proti preťaženiu
• puzdro z ABS + tzv. holster, teda puzdro z gumy, ktoré chráni merač pred mechanickým poškodením
• automatické vypnutie merača
• indikátor nízkeho stavu batérie
• napájanie: batéria 9V (6F22)
