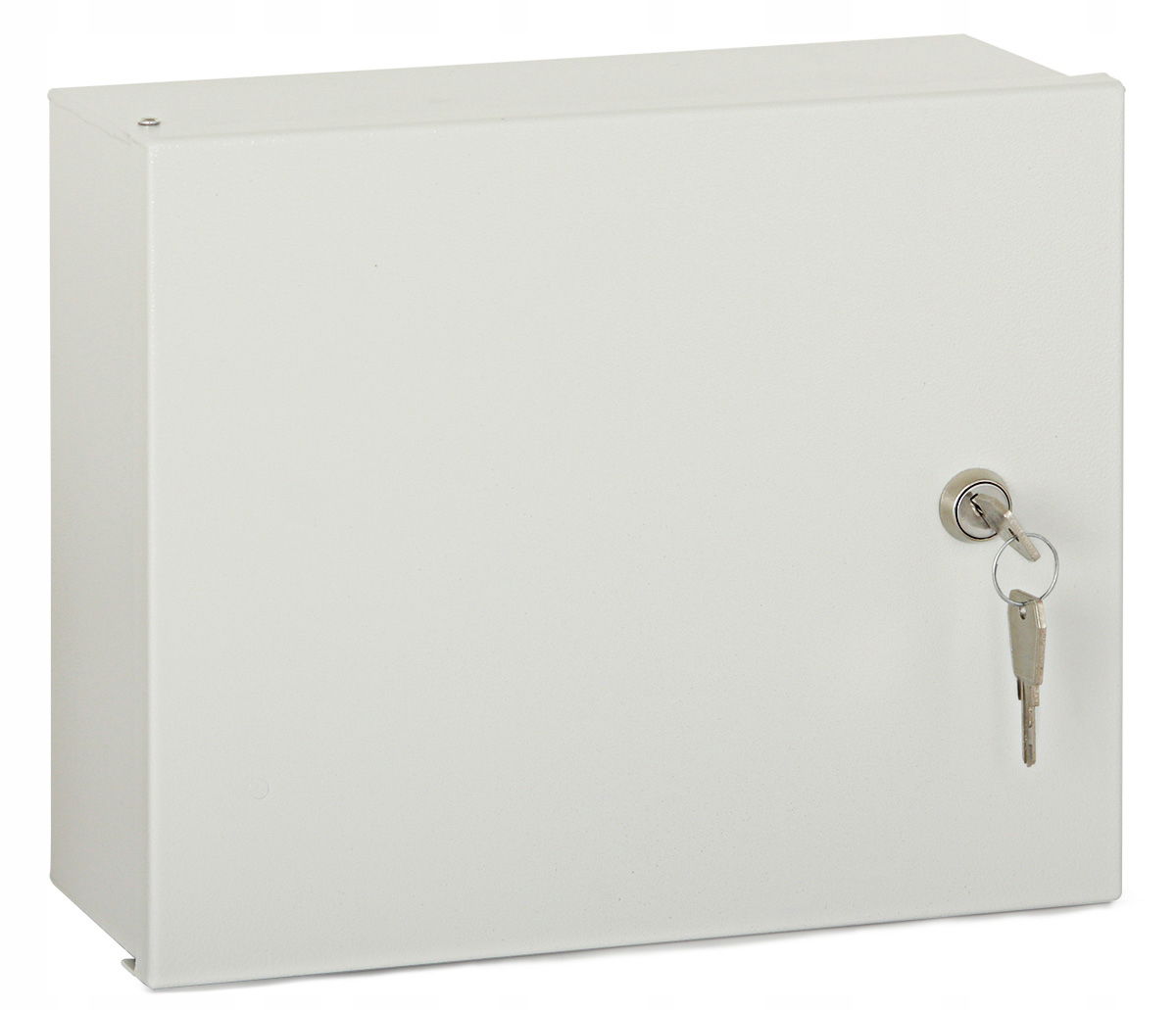

Zabezpečenie TV-SAT 12 koľají ZMZ-12

Kód tovaru: ZMZ-12

ZMZ-12 Stožiarový systém 12 ochranných prvkov proti prepätiu Signal bol navrhnutý s cieľom zabezpečiť komplexnú ochranu multiprepínačovej televíznej inštalácie, najmä multiprepínačovej inštalácie. Umožňuje chrániť systém príjmu pozemnej a satelitnej televízie pred účinkami prepätia a napätia vyvolaného v kábloch v dôsledku výbojov blesku.

V súlade s ustanoveniami nariadenia Ministerstva dopravy, stavebníctva a námorného hospodárstva zo 6. novembra 2012 (Zbierka zákonov). 2012 č. 0 poz. 1289 2013.02.23): „Anténové inštalácie presahujúce strechu a dlhšie reťazce anténnych inštalácií v budovách (viac ako 10 m) by mali byť chránené ochrannými prvkami proti prepätiu proti priamym a nepriamym výbojom. "

Krabica je vybavená 12 chráničmi umožňujúcimi ochranu:

• 2 multiprepínačové satelitné dráhy (celkovo 8 káblov – po 4 páry polarizácia – pásmo pre každý zo satelitov),
• 2 rádiové dráhy (FM, DAB),
• 2 pozemné televízne dráhy DVB-T (UHF1, UHF2).

Rozlišovacie vlastnosti:

• 12 chráničov umožňujúcich ochranu 12 signálnych tratí,
• vnútorná / vonkajšia skrinka vyrobená zo zliatiny hliníka PA 11, lakovaná práškovým lakom vo farbe RAL 7035,
• dvere utesnené, uzemnené, upevnené na dvoch závesoch, uzamykateľné na bubienkový zámok,
• montáž na stenu,
• otvory s tlmiacimi prvkami umožňujúce jednoduché vkladanie a vyvedenie káblov,
• uzemňovací svorka fi 6 s očkom na kábel,
• balenie kartónu.

Káble vyvedené z skrinky je potrebné pripojiť k prvým aktívnym prvkom v inštalácii (zosilňovače multiprepínača, zosilňovače pozemnej TV atď. ). Je potrebné uzemniť krabicu v súlade s platnými predpismi.

Technické údaje:

• Názov ZMZ-12: Stožiarový systém 12 s ochranou proti prepätiu Signal
• Počet chráničov 12
• Spôsob vedenia káblov zospodu
• Typ konektora pre káble F
• Montáž vonku / vnútri Áno / Áno
• Počet vstupných otvorov 1
• Počet výstupných otvorov 12
• Priemer otvorov je viditeľný. /von [mm] 12x16,5 / 1x43
• Tlmiče 12 kusov PDEN 16M termoplastický elastomér TPE priemer kábla 5-11 mm
• Materiál krabice: zliatina hliníka PA 11
• Typ povrchovej úpravy lakom RAL 7035
• Uzemnené dvierka s kaučukovým tesnením v korune, dva závesy, bubienok na kľúč
• Uzemňovací držiak skrinky Áno, priemer 6 mm, kábel
• Rozmery krabice [mm] 305x250x110
• Hmotnosť zostavy ZPZ-12 [kg] 2,0
• Informácie o ochranných prvkoch
• Pracovné pásmo [MHz] 5 – 2400
• Vstupná zásuvka F
• Výstup zásuvka F
• Vstupné tlmenie [dB] typické pre 0,8 pre 1 GHz typické pre 1,2 pre 2 GHz
• Prispôsobenie [dB] typické 12
• Maximálny prúd [kA] pre 8/20 [µs] 8
• Impedancia [Ω] 75
• Jednosmerný prechod prúdu Áno
• Prepichovacie napätie DC [V] pri 100 [V/s] 230+/-42
• Koeficient tienenia [dB] > 90 (EN 50083-2/A1, trieda A)
• Úroveň ochrany [V] pri 1 [kV/µs] ≤ 800
