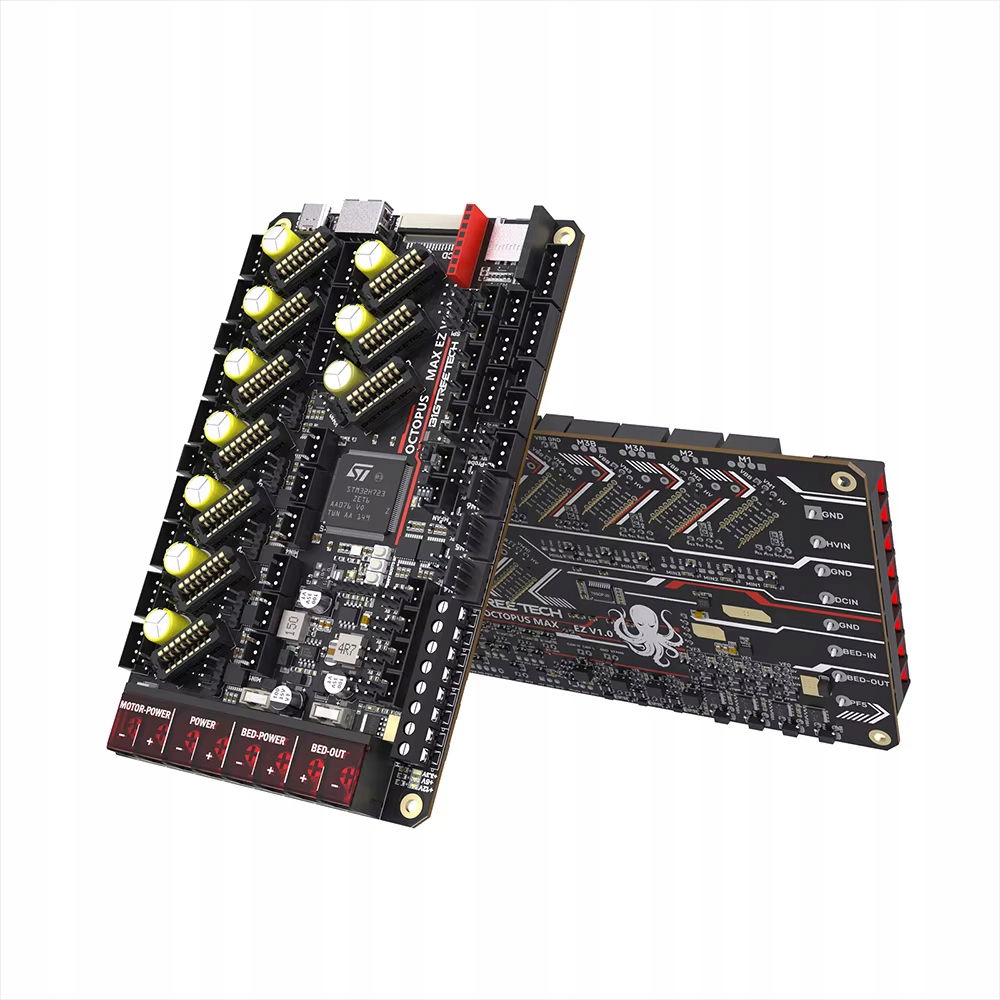

Základná doska BIGTREETECH Octopus Max EZ V1.0

Základná doska BIGTREETECH Octopus Max EZ V1.0 je pokročilá 32-bitová ovládacia platforma pre 3D tlačiarne, ktorá je vývojom modelu Octopus Pro. Navrhnutá pre nadšencov 3D tlače, ponúka množstvo vylepšení, ktoré zvyšujú bezpečnosť, kompatibilitu a možnosti rozšírenia.

Octopus Max EZ V1.0 je vybavený výkonným mikrokontrolérom ARM Cortex-M7 STM32H723ZET6 s taktom 550 MHz, ktorý zabezpečuje plynulú a rýchlu prevádzku. Doska podporuje firmvér Marlin aj Klipper a umožňuje integráciu s Raspberry Pi, čo z nej robí všestranné riešenie pre rôzne konfigurácie 3D tlačiarní.

Novinkou v tomto modeli sú autorské konektory ovládačov EZ, ktoré eliminujú potrebu použitia kolíkov, zvyšujú bezpečnosť a uľahčujú inštaláciu. Doska ponúka 10 zásuviek pre ovládače EZ, čo umožňuje obsluhu až 11 krokových motorov a umožňuje realizáciu pokročilých projektov, ako sú tlačiarne s dvojitým extrudérom alebo s viacerými osami Z.

Medzi ďalšie funkcie patrí voliteľné napätie pre CNC ventilátory (5 V, 12 V alebo 24 V), čo eliminuje potrebu použitia externých meničov napätia. Doska má tiež ochranu eFuse, ktorá rýchlo reaguje na preťaženie a skraty a chráni komponenty pred poškodením.

Technická špecifikácia

• Mikrokontrolér: ARM Cortex-M7 STM32H723ZET6, 550 MHz
• Kompatibilita firmvéru: Marlin, Klipper
• Rozmery dosky: 160 × 100 mm
• Montážne rozmery: 150 × 95 mm
• Vstupné napätie: DC 12V alebo 24V
• Dialógové napätie: 3,3 V
• Sloty ovládačov: 10 × EZ Driver Socket (podpora až 11 motorov)
• Porty ventilátorov:

  4 × 2-pin CNC fan (FAN0-FAN3)

  3 × 4-pin CNC fan (FAN4-FAN6)

  2 × Always-on fan (24V)

  Vyberateľné napätie: 5V, 12V, 24V

• Rozširujúce konektory: Servo, Probe, PS-ON, FWS, PWRDET, RGB × 2, SPI, IND-Probe, CAN, Wi-Fi, TFT
• Zabezpečenie: eFuse, ochrana termistorov
• Podpora snímačov: NTC100K, PT1000 (s prispôsobiteľným rezistorom)
