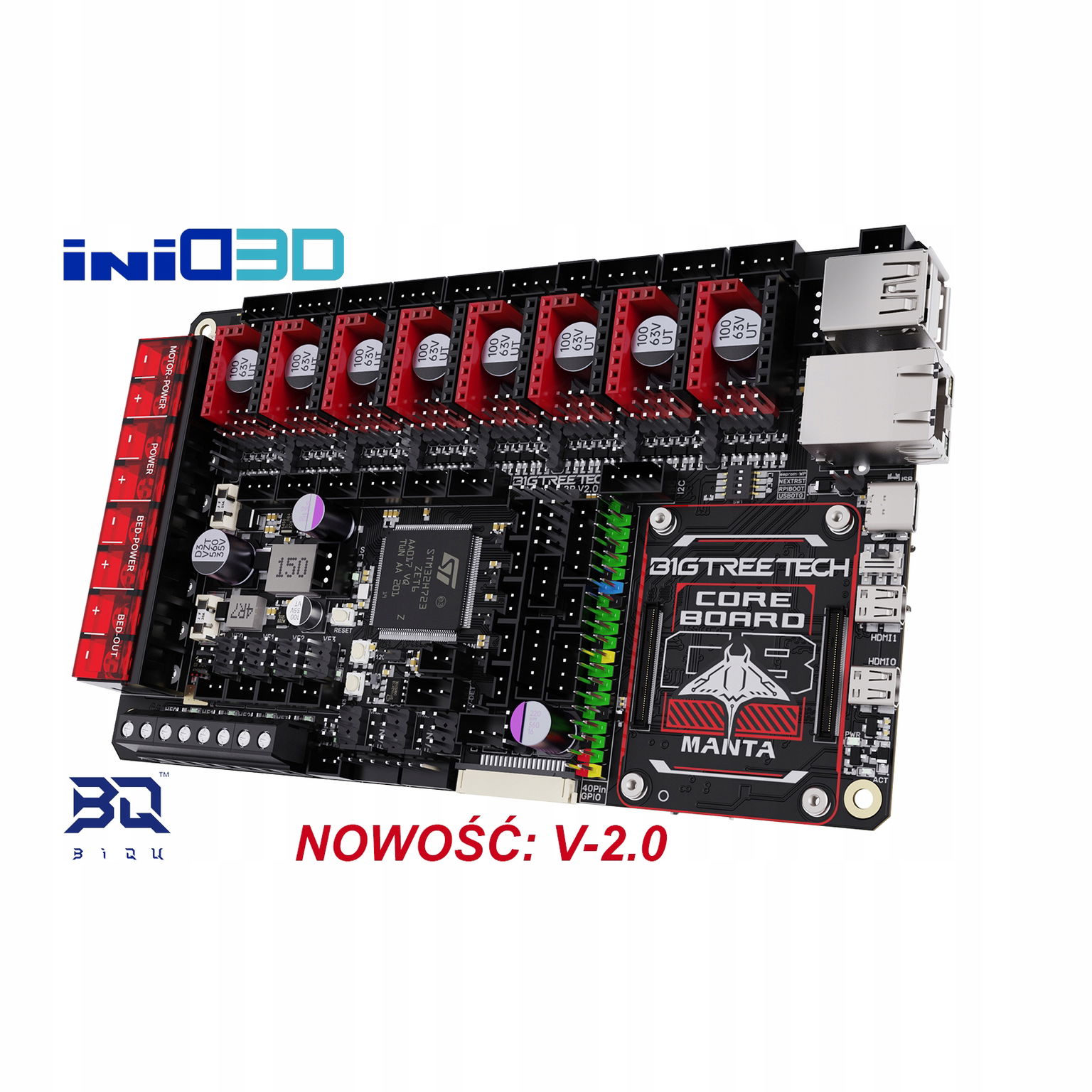

Základná doska BIGTREETECH Manta M8P V2.0

BIGTREETECH Manta M8P V2.0 je pokročilá 32-bitová základná doska navrhnutá pre nadšencov 3D tlače, ktorá ponúka široké možnosti rozšírenia a integrácie s rôznymi modulmi. Vybavená procesorom ARM® Cortex-M7 STM32H723ZET6 s taktom 550 MHz, poskytuje výnimočný výkon a stabilitu počas prevádzky.

Jednou z kľúčových výhod Manta M8P V2.0 je kompatibilita s modulmi Raspberry Pi Compute Module 4 (CM4) a BIGTREETECH CB1 vďaka použitiu konektorov Board-to-Board (BTB). To umožňuje priame spojenie s týmito modulmi, čím sa eliminuje potreba dodatočného zapojenia a zjednodušuje sa konfigurácia systému.

Doska ponúka množstvo rozširujúcich rozhraní, ktoré umožňujú pripojenie komponentov, ako sú napríklad snímače automatického vyrovnávania (napr. BLTouch), LCD displeje, RGB osvetlenie alebo moduly automatického vypnutia. Vďaka tomu môžu používatelia prispôsobiť funkčnosť tlačiarne individuálnym potrebám.

Manta M8P V2.0 poskytuje flexibilitu v oblasti napájania CNC ventilátorov, čo umožňuje výber napätia 5V, 12V alebo 24V bez nutnosti použitia externých modulov na zníženie napätia. Okrem toho je doska vybavená pokročilou elektronickou poistkou eFuse, ktorá zabezpečuje rýchle vypnutie v prípade preťaženia a automatické opätovné spustenie po odstránení poruchy, čím sa zvyšuje bezpečnosť a spoľahlivosť systému.

Vďaka robustnej konštrukcii, podpore softvéru s otvoreným zdrojovým kódom a bohatým možnostiam rozšírenia je BIGTREETECH Manta M8P V2.0 ideálnym výberom pre používateľov, ktorí hľadajú spoľahlivú a všestrannú základnú dosku pre svoje projekty 3D tlače.

• ProcesorARM Cortex-M7 STM32H723ZGT6 550MHz
• Vstupné napätie dosky 12VDC alebo 24VDC
• Vstupné napätie vykurovacieho panelu 12VDC alebo 24VDC
• Dialógové napätie 3.3 VDC
• Podpora vykurovacieho stola/ohrievača HB/HE0, HE1, HE2, HE3
• Podpora krokových motorov M1, M2, M3, M4, M5, M6, M7, M8
• Maximálny výstupný prúd pre vykurovaciu dosku 10A, špičková hodnota 10.5A
• Maximálny výstupný prúd pre ohrievače 5.5 A, špičková hodnota 6 A
• Podpora ventilátorov 5x 2-pin PWM FAN(FAN0, FAN1, FAN2, FAN3, FAN4) 2x 4-pin PWM FAN(FAN5, FAN6) 1x 4-pin PiFAN
• Napätie ventilátorov 5V, 12V, 24V
• Maximálny výstupný prúd pre ventilátory 1 A, špičková hodnota 1.1 A
• Maximálny prúd ohrievačov a ventilátorov až 12 A
• Podpora rozšíreníBLTouch, Servo, Filament Sensor, Power Loss Detection, PS-ON, I2C, RGB SPI, TFT, EXP, CAN atď.
• Podporované ovládače krokových motorovTMC5160, TMC2209, TMC2225, TMC2226, TMC2208 atď.
• Prevádzkové napätie ovládačov 24-60 V
• Režim prevádzky ovládačov SPI, UART, STEP-DIR
• Podpora snímačov teploty 5 x 100K NTC
• Kompatibilita displejov Dotykové SPI, LCD
• Podporované softvérové vybavenieKlipper, Marlin, RRF
• Podpora kinematikyCartesian, Delta, Kossel, Ultimaker, CoreXY
• Odporúčaný SlicerCura, Simplify3D, Pronterface, Repetier-host, Makerware
• Rozmery dosky 170 x 102.7 mm
• Montážne rozmery 160.5 x 90 mm
