Záložný zdroj Smps 12V 6A 72W Atte AUPS-70-120-F

Záložný zdroj SMPS 12V 6A 72W ATTE AUPS-70-120-F

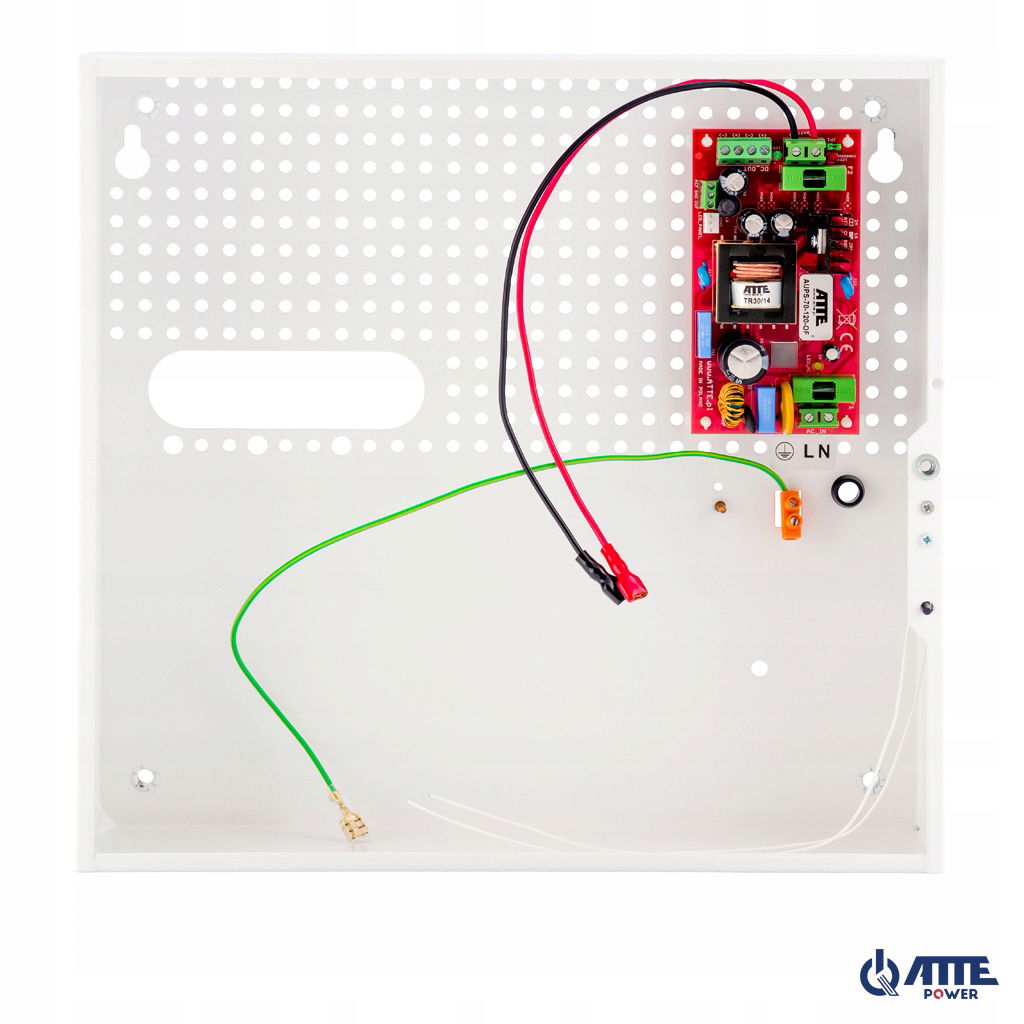

Napájací zdroj SMPS, Vin 230VAC, Vout 12VDC, Iout 6A, Pout 72W, vo vnútornom puzdre ABOX-F (1x AKU 18Ah), typ AUPS-70-120-F

Osud

Zariadenie je vyrovnávacím zdrojom napájania určeným na napájanie zariadení priemyselných televíznych systémov CCTV alebo systémov kontroly prístupu. Zariadenie je pohodlným riešením problému vyrovnávacieho napájania kamier a iných monitorovacích zariadení, ktoré vyžadujú neprerušované napájanie. Napájací zdroj umožňuje vytvárať distribuované monitorovacie systémy s centrálnym vyrovnávacím zdrojom napájania. Systémy sú prispôsobené na prácu s olovenými alebo suchými akumulátormi typu SLA.

Vnútorné kryty série ABOX predstavujú pohodlné riešenie estetického problému zabudovania zariadení a ukončenia kabeláže vo vnútri budov. Všetky puzdrá sú vyrobené z oceľového plechu, práškovo lakovaného na polomatnú bielu farbu. Výroba s použitím modernej technologickej línie zaručuje najvyššiu kvalitu a presnosť spracovania. Každé puzdro je vybavené skrutkovým uzáverom, odnímateľnými dvierkami a otváracím otvorom. V ponuke dostupné modely majú špeciálne otvory v rastri s priemerom 10,8 mm. Je kompatibilný s rozstupom montážnych otvorov modulov na zabudovanie. Systémové riešenie umožňuje vertikálnu alebo horizontálnu montáž vybraných zariadení do akejkoľvek otvorenej časti puzdra.

Najdôležitejšie vlastnosti

• kompletné riešenie napájania CCTV zariadení v malom puzdre
• centrálne ukladanie napájania do vyrovnávacej pamäte
• dlhá doba udržania napájania v porovnaní s klasickými systémami využívajúcimi napájacie zdroje UPS
• nízke zahrievanie vnútra puzdra vďaka vysokej účinnosti napájacieho zdroja
• jednoduchá montáž do puzdier so systémovým otvorom v rastri 10,8 mm

Technická špecifikácia

• Batéria: 1 x gélová batéria batéria alebo AGM 12V / 7...18Ah
• Výstupné napätie: 12 VDC +/-15%
• Výstupný prúd: 6A
• Výkon: 72 W
• Účinnosť: 90% @70 W
• Vstupné napätie: 190 ... 260 VAC, 50 Hz
• Nabíjací prúd batérie: 1 A alebo 2 A (vybrané pomocou prepojky JP1)
• Zabezpečenie vstupu napájacieho zdroja: Okamžitá poistka 3,15A
• Zabezpečenie výstupu napájacieho zdroja: Napájanie sieťové:Elektronická ochrana proti preťaženiu na úrovni 9A (vyžaduje sa reštart napájania)Práca s batériou:Poistka 6,3A
• Ochrana obvodu batérie: Pred spätným pripojením a preťažením:Poistka tavenia 6,3APred hlbokým vybitím:Odpojenie batérie pre napätie pod 10,2 V s automatickým návratom
• Signalizácia: LED1 (žltá) - prítomnosť sieťového napätia LED2 (zelená) - prítomnosť výstupného napätia LED3 (červená) - nabíjanie batérie
• Technické výstupy: OUF – žiadne napätie +DC_OUTACF – žiadne napätie ACVýstupy typu otvorený kolektor s maximálnym zaťažením 50 mA (každý výstup)
• Spustenie pri výpadku napájania AC: Automatické spustenie napájacieho zdroja po pripojení batérie
• Konštrukcia puzdra: Puzdro ABOX-FMateriál puzdra - oceľový plech 0,8 mmObal lakovaný na bielu farbuNamontovaný tamper otvoreniaDištančný otvor na stenu
• Montáž: Montážne otvory 6 mm, možnosti zavesenia
• Stupeň ochrany: IP20
• Prevádzková teplota: -10 ... +40°C
• Rozmery: 300 x 320 x 90 mm
• Hmotnosť: 2,3 kg
